申请日2016.11.07
公开(公告)日2017.06.09
IPC分类号C02F1/50
摘要
本实用新型公开了一种环境保护用的污水处理装置，包括可拆卸蓄渣盒、加药箱、杀菌消毒室和消毒过滤室，所述杀菌消毒室一侧的上方设有污水进水管，且污水进水管上安装有进水阀，所述杀菌消毒室通过导管与消毒过滤室连接，且杀菌消毒室与消毒过滤室之间导管上安装有抽水泵，所述反冲洗管上安装有增压阀。该污水净化装置设有加药箱、反冲洗装置以及生物膜填料层，在净化过程中不会出现加多种杀菌消毒粉混合不均匀、加药量不好控制的情况，反冲洗装置对其进行反冲洗增加使用寿命，而且装置可以进行大量的污水处理，使之能够更好的服务于污水净化的需要，帮助人们更加快速，更加彻底的净化污水，给人们的生活带来便利。
权利要求书

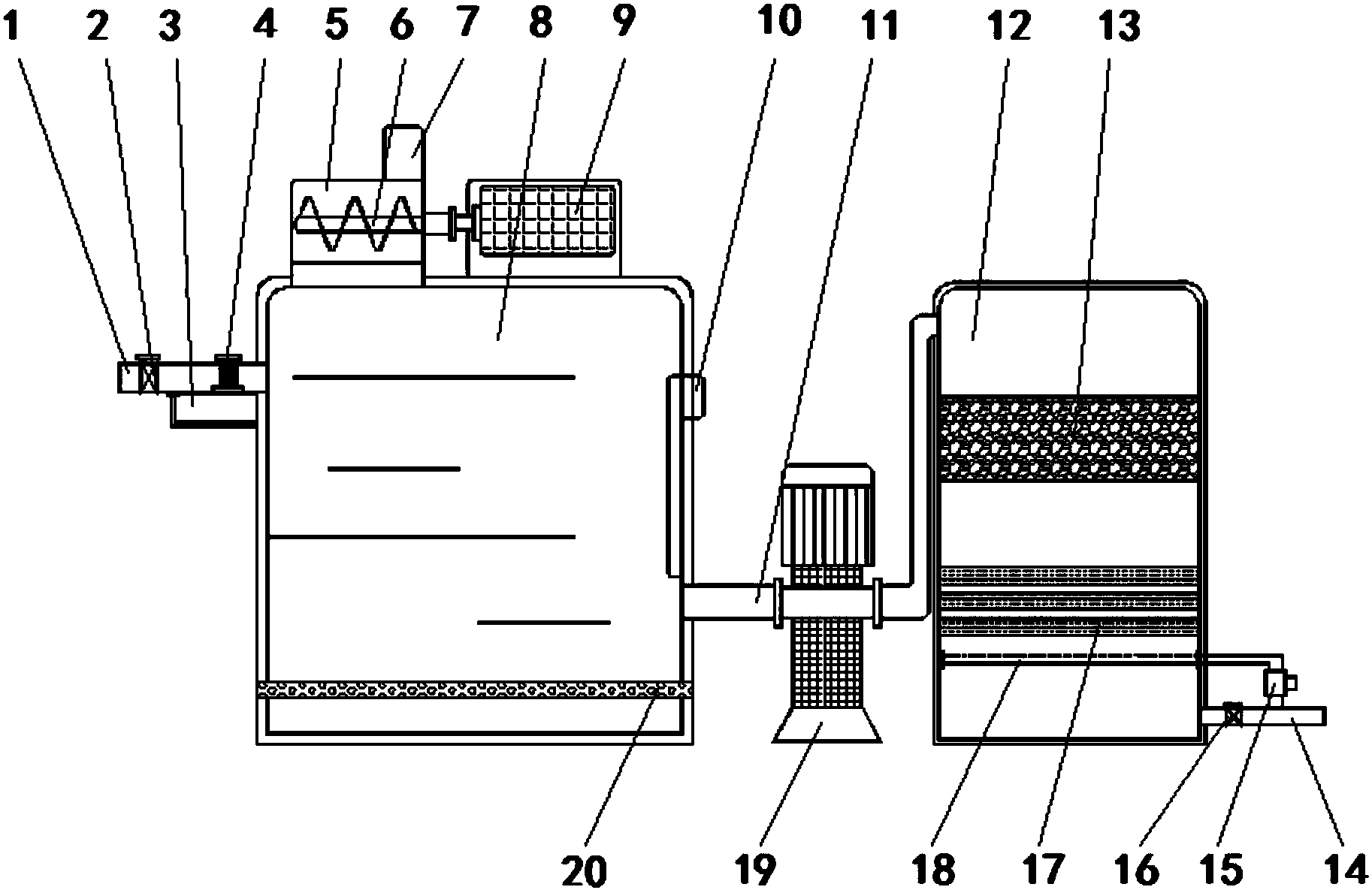

1.一种环境保护用的污水处理装置，包括可拆卸蓄渣盒(3)、加药箱(5)、杀菌消毒室(8)和消毒过滤室(12)，其特征在于：所述杀菌消毒室(8)一侧的上方设有污水进水管(1)，且污水进水管(1)上安装有进水阀(2)，所述污水进水管(1)下方靠近杀菌消毒室(8)的位置安装有可拆卸蓄渣盒(3)，所述可拆卸蓄渣盒(3)上方的污水进水管(1)内镶嵌有过滤板(4)，所述杀菌消毒室(8)顶部设有加药箱(5)，且加药箱(5)的顶部设有加药口(7)，所述加药箱(5)内部安装有搅拌装置(6)，所述加药箱(5)一侧的杀菌消毒室(8)的上方安装有电动机(9)，且电动机(9)的输出端与加药箱(5)内部的搅拌装置(6)连接，所述杀菌消毒室(8)内底部设有曝气管(20)，所述杀菌消毒室(8)远离污水进水管(1)一侧安装有液位计(10)，所述杀菌消毒室(8)通过导管(11)与消毒过滤室(12)连接，且杀菌消毒室(8)与消毒过滤室(12)之间的导管(11)上安装有抽水泵(19)，所述消毒过滤室(12)内镶嵌有活性炭填料层(13)，且活性炭填料层(13)的下方设有生物膜填料层(17)，所述消毒过滤室(12)远离杀菌消毒室(8)的一侧下方设有出水管(14)，且出水管(14)上安装有出水阀(16)，所述出水管(14)靠近出水口位置安装有反冲洗管(18)，且反冲洗管(18)延伸至消毒过滤室(12)内生物膜填料层(13)的下方，所述反冲洗管(18)上安装有增压阀(15)。
2.根据权利要求1所述的一种环境保护用的污水处理装置，其特征在于：所述反冲洗管(18)位于消毒过滤室(12)内的部分上方分布有均匀的透水小孔。
3.根据权利要求1所述的一种环境保护用的污水处理装置，其特征在于：所述搅拌装置(6)为螺旋形搅拌叶。
4.根据权利要求1所述的一种环境保护用的污水处理装置，其特征在于：所述杀菌消毒室(8)的内壁涂覆有高分子耐氧化层。
说明书
一种环境保护用的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种环境保护用的污水处理装置。
背景技术
随着时代的发展，人口日益增多，城市化的高速发展，人们对水的需求也越来越多，城市人口的增多，污水也随之增多，现有一般的污水净化装置体积小，净化规模有限，适用范围小的不足，在需要进行大量净化污水时则无能为力，而如今，大量的污水排放对人们的生活造成了很大的困扰，即使有些装置能够完成净化，但是还需要进行再处理才能使用。
现如今已有的污水净化装置没有设置加药箱、反冲洗装置以及生物膜调料城，在净化过程中容易出现加多种杀菌消毒粉混合不均匀、加药量不好控制、使用寿命短、净化不彻底等问题，目前急需改善污水净化装置的技术，使之能够更好的服务于污水净化的需要，帮助人们更加快速，更加彻底的净化污水，给人们的生活带来便利。
实用新型内容
本实用新型的目的在于提供一种环境保护用的污水处理装置，以解决上述背景技术中的多种杀菌消毒粉混合不均匀、加药量不好控制、使用寿命短、净化不彻底等问题。
为实现上述目的，本实用新型提供如下技术方案：一种环境保护用的污水处理装置，包括可拆卸蓄渣盒、加药箱、杀菌消毒室和消毒过滤室，所述杀菌消毒室一侧的上方设有污水进水管，且污水进水管上安装有进水阀，所述污水进水管下方靠近杀菌消毒室的位置安装有可拆卸蓄渣盒，所述可拆卸蓄渣盒上方的污水进水管内镶嵌有过滤板，所述杀菌消毒室顶部设有加药箱，且加药箱的顶部设有加药口，所述加药箱内部安装有搅拌装置，所述加药箱一侧的杀菌消毒室的上方安装有电动机，且电动机的输出端与加药箱内部的搅拌装置连接，所述杀菌消毒室内底部设有曝气管，所述杀菌消毒室远离污水进水管一侧安装有液位计，所述杀菌消毒室通过导管与消毒过滤室连接，且杀菌消毒室与消毒过滤室之间的导管上安装有抽水泵，所述消毒过滤室内镶嵌有活性炭填料层，且活性炭填料层的下方设有生物膜填料层，所述消毒过滤室远离杀菌消毒室的一侧下方设有出水管，且出水管上安装有出水阀，所述出水管靠近出水口位置安装有反冲洗管，且反冲洗管延伸至消毒过滤室内生物膜填料层的下方，所述反冲洗管上安装有增压阀。
优选的，所述反冲洗管位于消毒过滤室内的部分上方分布有均匀的透水小孔。
优选的，所述搅拌装置为螺旋形搅拌叶。
优选的，所述杀菌消毒室的内壁涂覆有高分子耐氧化层。
与现有技术相比，本实用新型的有益效果是：该污水净化装置设有加药箱、反冲洗装置以及生物膜填料层，加药箱能够在净化过程中不会出现加多种杀菌消毒粉混合不均匀、加药量不好控制的情况，反冲洗装置对其进行反冲洗增加使用寿命，设置的生物膜填料层不会出现净化不彻底等问题，而且装置可以进行大量的污水处理，处理后的污水能够直接供应人们使用，减少再处理的成本，使之能够更好的服务于污水净化的需要，帮助人们更加快速，更加彻底的净化污水，给人们的生活带来便利。
