申请日2016.11.05
公开(公告)日2017.09.05
IPC分类号G01N5/00
摘要
本实用新型公开了一种混凝土生产废水固含量简易测试装置，包括称量底座盘、测试桶和斜坡底板，所述称量底座盘为电子称且称量底座盘上端设有电子显示屏，所述称量底座盘的上端放置着测试桶，所述测试桶的底部设置有斜坡底板，所述斜坡底板的内部设有称重传感器，所述称重传感器与称量底座盘电性连接，所述斜坡底板的下破口设置有出料口，所述测试桶的上端放置着测试桶盖，所述测试桶盖设有入料管道，且入料管道的一端穿过测试桶盖，本实用新型结构简单小巧，并且容易装拆，测试简易快速，在测试桶内的底座设置成斜面，使得测完的废水从测试桶内流干净，减少对下次测试结果的影响，在入口管道上设计法兰，可以更好的连接外部设备。
权利要求书

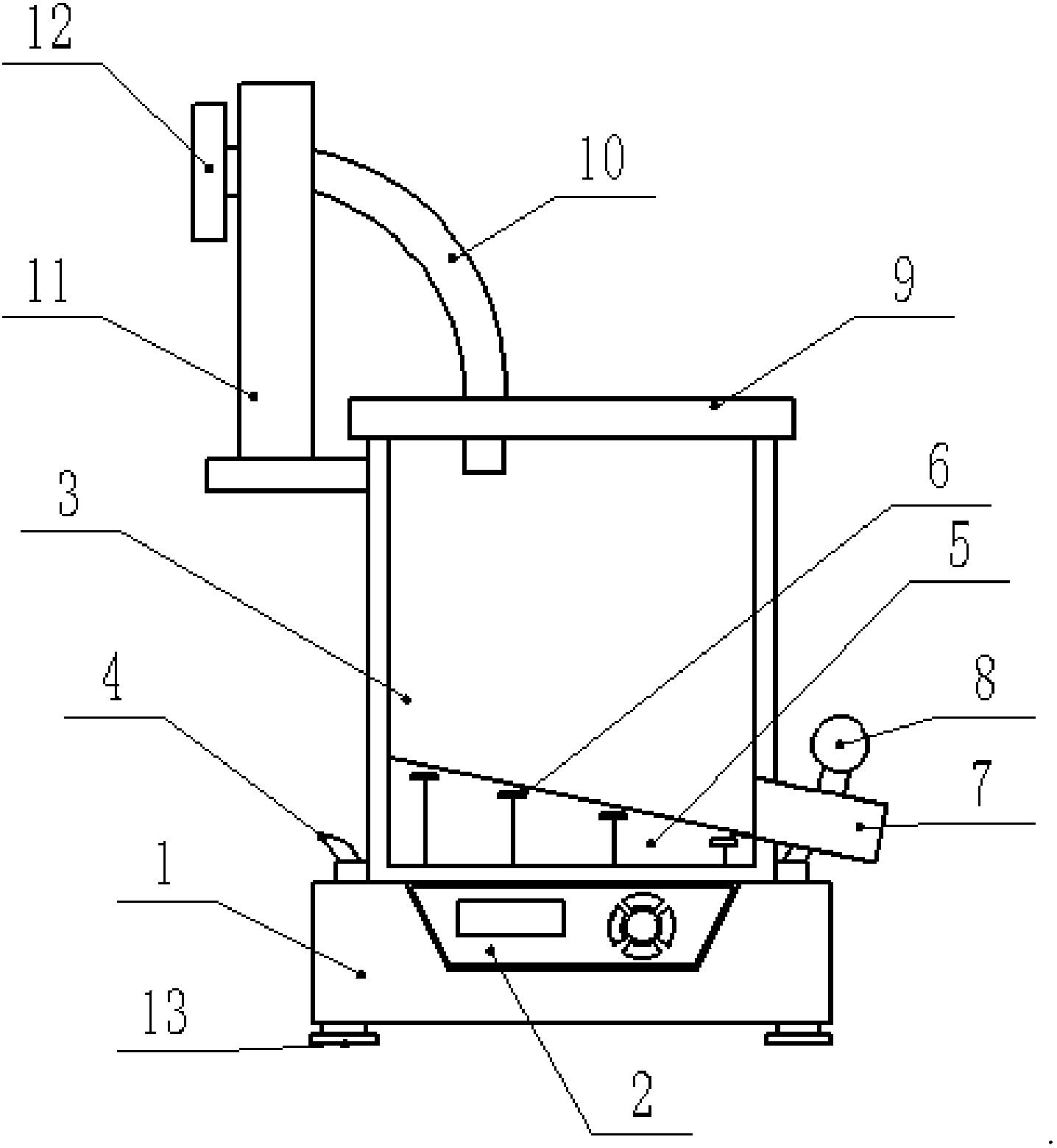

1.一种混凝土生产废水固含量简易测试装置，包括称量底座盘(1)、测试桶(3)和斜坡底板(5)，其特征在于：所述称量底座盘(1)为电子称且称量底座盘(1)上端设有电子显示屏(2)，所述称量底座盘(1)的上端放置着测试桶(3)，所述测试桶(3)的底部设置有斜坡底板(5)，所述斜坡底板(5)的内部设有称重传感器(6)，所述称重传感器(6)与称量底座盘(1)电性连接，所述斜坡底板(5)的下破口设置有出料口(7)，所述测试桶(3)的上端放置着测试桶盖(9)，所述测试桶盖(9)设有入料管道(10)，且入料管道(10)的一端穿过测试桶盖(9)，所述入料管道(10)的另一端固定在管道固定座(11)，且末端连接着连接法兰(12)，所述管道固定座(11)的下端固定在测试桶(3)的一侧外表面。
2.根据权利要求1所述的一种混凝土生产废水固含量简易测试装置，其特征在于：所述出料口(7)上设置有出料口开关(8)。
3.根据权利要求1所述的一种混凝土生产废水固含量简易测试装置，其特征在于：所述测试桶(3)的底端外侧设置有桶固定锁扣(4)，且测试桶(3)通过桶固定锁扣(4)与称量底座盘(1)固定连接。
4.根据权利要求1所述的一种混凝土生产废水固含量简易测试装置，其特征在于：所述称量底座盘(1)的下方安装着称量底座盘支腿(13)。
说明书
一种混凝土生产废水固含量简易测试装置
技术领域
本实用新型涉及废水固含量测试领域，特别涉及一种混凝土生产废水固含量简易测试装置。
背景技术
为了节约用水，混凝土生产废水可以再次利用，但是在利用前需要检测一下废水的固含量，目前检测固含量的设备结构复杂庞大，成本贵，并且常久在测试桶内积累的沉淀物对测试的结果造成影响。为此，我们提出一种混凝土生产废水固含量简易测试装置。
发明内容
本实用新型的主要目的在于提供一种混凝土生产废水固含量简易测试装置，结构简单小巧，并且容易装拆，测试简易快速，在测试桶内的底座设置成斜面，使得测完的废水从测试桶内流干净，减少对下次测试结果的影响，在入口管道上设计法兰，可以更好的连接外部设备，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种混凝土生产废水固含量简易测试装置，包括称量底座盘、测试桶和斜坡底板，所述称量底座盘为电子称且称量底座盘上端设有电子显示屏，所述称量底座盘的上端放置着测试桶，所述测试桶的底部设置有斜坡底板，所述斜坡底板的内部设有称重传感器，所述称重传感器与称量底座盘电性连接，所述斜坡底板的下破口设置有出料口，所述测试桶的上端放置着测试桶盖，所述测试桶盖设有入料管道，且入料管道的一端穿过测试桶盖，所述入料管道的另一端固定在管道固定座，且末端连接着连接法兰，所述管道固定座的下端固定在测试桶的一侧外表面。
进一步，所述出料口上设置有出料口开关。
进一步，所述测试桶的底端外侧设置有桶固定锁扣，且测试桶是通过桶固定锁扣与称量底座盘固定连接。
进一步，所述称量底座盘的下方安装着称量底座盘支腿。
与现有技术相比，本实用新型具有如下有益效果：本实用新型结构简单小巧，并且容易装拆，测试简易快速，在测试桶内的底座设置成斜面，使得测完的废水从测试桶内流干净，减少对下次测试结果的影响，在入口管道上设计法兰，可以更好的连接外部设备。
