申请日2016.11.07
公开(公告)日2017.06.20
IPC分类号C02F1/44; C02F1/20; C02F1/36
摘要

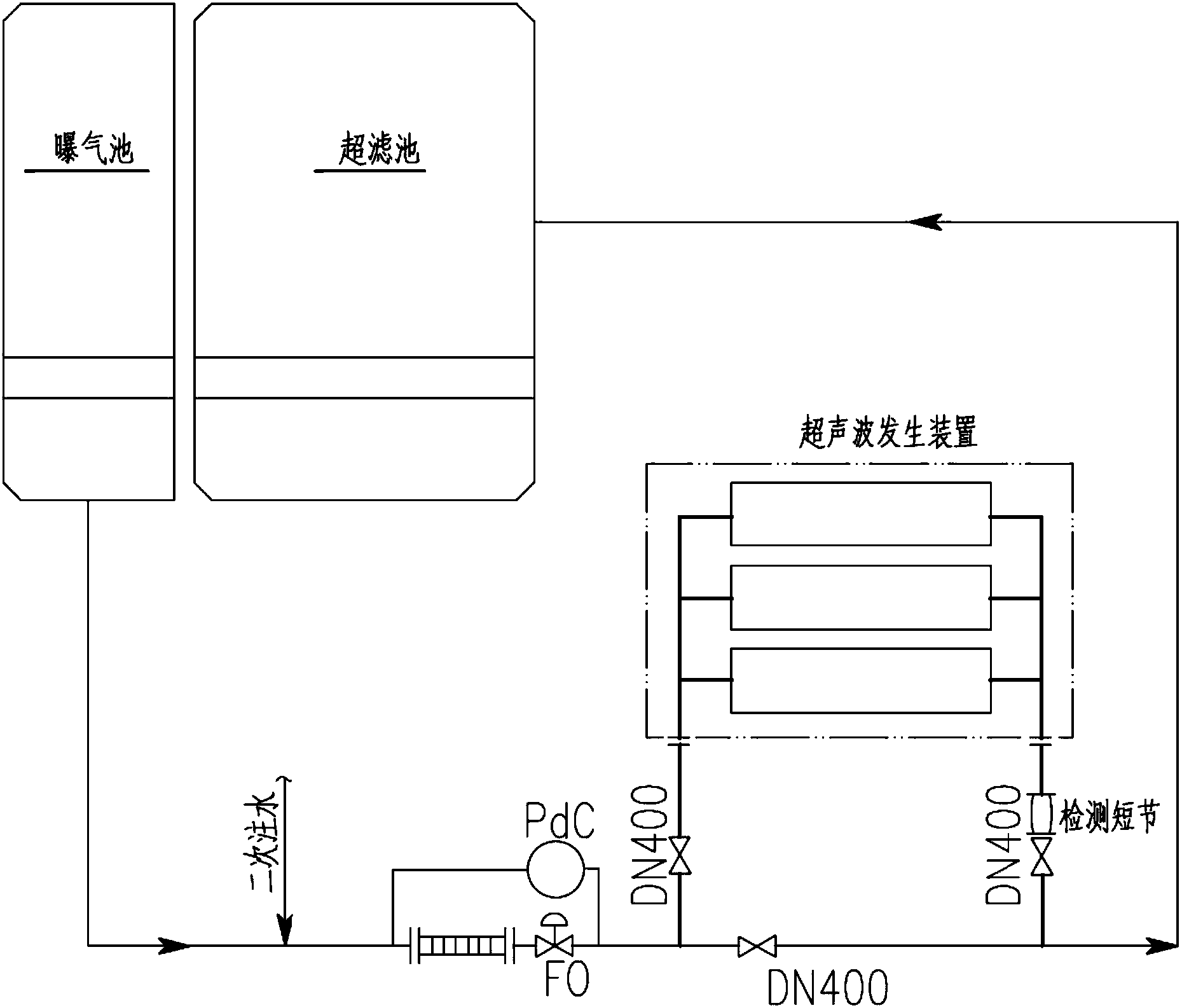

本实用新型公开了一种用于污水处理超滤池的消泡装置，在超滤池和曝气池之间连接的原管道上并联连接超声发生装置，超声发生装置与原管道连接的管道上及两个连接点之间的原管道上分别设有闸阀。超声发生装置与原管道连接的管道上设有检测短节。超声发生装置设有温度变送器和压力变送器。超声发生装置及其与所述原管道连接的管道坐落在土建结构基础上。超声发生装置包括立式安装的三组超声发生装置。采用超声波的原理，将微小气泡聚集打破，工艺简单、不产生二次污染。
权利要求书
1.一种用于污水处理超滤池的消泡装置，在超滤池和曝气池之间连接有原管道，其特征在于，在所述原管道上并联连接超声发生装置，所述超声发生装置与所述原管道连接的管道上及两个连接点之间的原管道上分别设有闸阀。
2.根据权利要求1所述的用于污水处理超滤池的消泡装置，其特征在于，所述超声发生装置与所述原管道连接的管道上设有检测短节。
3.根据权利要求2所述的用于污水处理超滤池的消泡装置，其特征在于，所述超声发生装置设有温度变送器和压力变送器。
4.根据权利要求3所述的用于污水处理超滤池的消泡装置，其特征在于，所述超声发生装置及其与所述原管道连接的管道坐落在土建结构基础上。
5.根据权利要求4所述的用于污水处理超滤池的消泡装置，其特征在于，所述超声发生装置包括立式安装的三组超声发生装置。
6.根据权利要求1至5任一项所述的用于污水处理超滤池的消泡装置，其特征在于，该消泡装置设有PLC控制柜，所述控制柜设置触摸屏。
说明书
一种用于污水处理超滤池的消泡装置
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种用于污水处理超滤池的消泡装置。
背景技术
当今工业废水处理的主要工艺为预处理和深度处理，预处理主要包括：格栅、泥水分离、高效复合分离，在过程中加入石灰、PAC等药剂，主要作用排掉废水中的固体杂志、污泥，和初步的去掉水中的钙、镁等硬质离子;深度处理主要包括：树脂离子交换、超滤、反渗透等，本技术专利主要针对深度处理的超滤系统，当前超滤系统主要模式就是建设一个超滤池，将超滤膜组放在池内，对工业废水中的离子进行过滤，同时对超滤池用曝气风机进行曝气处理，达到去除一定的COD、BOD值;但是目前超滤系统采用的这种方式会有一个很大的问题：就是在曝气时，由于水中含有的微生物，会在此过程中产水大量的微小气泡，而且汽包在运行8小时以上时，产生冒池，对生产和环境造成很大的影响，并且汽包会进入超滤膜，造成膜运行压力高，对超滤膜的运行寿命造成影响。
现有技术中，超滤池前曝气产生大量气泡的情况，只是靠静置的方式，轮流切换曝气池，来减小气泡对正常生产的影响，同时也有在管道上增加溢流口，在溢流口焊接排污管道，将气泡排至地沟等方法来解决。
上述现有技术并没有从根本上解决气泡问题，只是采用简单办法将气泡排至他处或者用静置的方式让气泡自然消失，上述方法对生产运行成本造成很大的损耗，增加人工成本。而且运行超滤池一般要8小时作用切换一次，对生产和运行造成极大的影响。而且从长远考虑还会减少超滤膜的使用寿命，增加超滤膜的故障率。
实用新型内容
本实用新型的目的是提供一种工艺简单、不产生二次污染用于污水处理超滤池的消泡装置。
本实用新型的目的是通过以下技术方案实现的：
本实用新型的用于污水处理超滤池的消泡装置，在超滤池和曝气池之间连接有原管道，采用超声波的原理，将微小气泡聚集打破，工艺简单、不产生二次污染。
