申请日2016.11.05
公开(公告)日2017.05.03
IPC分类号B01D21/24
摘要
本实用新型涉及一种污水沉淀池的清理装置，包括设置在地面上的斜板沉淀池，所述斜板沉淀池内底部沿其长度方向并列设置有多个呈漏斗状的污泥沉淀槽，且每组污泥沉淀槽内均铺设有曝气支管，多根曝气支管均与母管连接，所述斜板沉淀池外侧壁上设有与对应的污泥沉淀槽连通的出液管，且出液管的出料端上设置有排泥阀，其中每组排泥阀顶部均连接有反冲洗水管，多根反冲洗水管均与高压水管连接，所述反冲洗水管上还设有反冲洗水阀门，所述地面上沿斜板沉淀池长度方向挖有排污沟槽。本实用新型方便排泥的同时且还提升了排泥效率。
权利要求书
1.一种污水沉淀池的清理装置，包括设置在地面上的斜板沉淀池，其特征在于，所述斜板沉淀池内底部沿其长度方向并列设置有多个呈漏斗状的污泥沉淀槽，且每组污泥沉淀槽内均铺设有曝气支管，多根曝气支管均与母管连接，所述斜板沉淀池外侧壁上设有与对应的污泥沉淀槽连通的出液管，且出液管的出料端上设置有排泥阀，其中每组排泥阀顶部均连接有反冲洗水管，多根反冲洗水管均与高压水管连接，所述反冲洗水管上还设有反冲洗水阀门，所述地面上沿斜板沉淀池长度方向挖有排污沟槽，且排污沟槽位于排泥阀正下方。
2.根据权利要求1所述的一种污水沉淀池的清理装置，其特征在于，所述母管的进气端连接有压缩气源。
3.根据权利要求1所述的一种污水沉淀池的清理装置，其特征在于，所述出液管的进料端与污泥沉淀槽底部连通。
4.根据权利要求1所述的一种污水沉淀池的清理装置，其特征在于，所述曝气支管底部均匀分布有出气孔。
说明书
一种污水沉淀池的清理装置
技术领域
本实用新型涉及污水处理设备技术领域，特别涉及一种污水沉淀池的清理装置。
背景技术
在污水处理过程中会产生大量污泥，污泥在斜板沉淀池中沉淀，污水则从沉淀池上部溢流，从而实现固液分离。为保证溢流的污水浊度达标，需要经常排泥。排泥靠污泥自流，部分污泥不能自流排出，污泥积累多了，会影响污水浊度，需要人工定期进行清理。如专利号为CN 205182274U的一种污水沉淀池清理污泥装置，包括斜板沉淀池，斜板沉淀池下部向内倾斜，斜板沉淀池内部分别设置排泥管和曝气管网，排泥管倾斜设置，一端位于斜板沉淀池内底部，另一端置于斜板沉淀池外部，曝气管网一端置于斜板沉淀池内，另一端位于斜板沉淀池外部，且连接压缩气源。该设备虽然能解决上述问题，但也存在一些不足，如：其沉淀池污泥是通过倾斜竖直的排泥管抽出，在过程中就必然需要用到泵体对污泥进行抽取，当沉淀池较大时，对泵体数量的需求就越大，在泵体经常性的用于抽取污泥的情况下，那么它也会很容易损坏，同时对它的工作性能及使用寿命都会产生很大影响，那也就是说会增加生产成本，并且有泵体抽取污泥还会经常性的将泵体堵住，不利于排泥工作。
发明内容
本实用新型的目的就是提供一种方便排泥且提升排泥效率的污水沉淀池的清理装置。
本实用新型的技术问题主要通过下述技术方案得以解决：

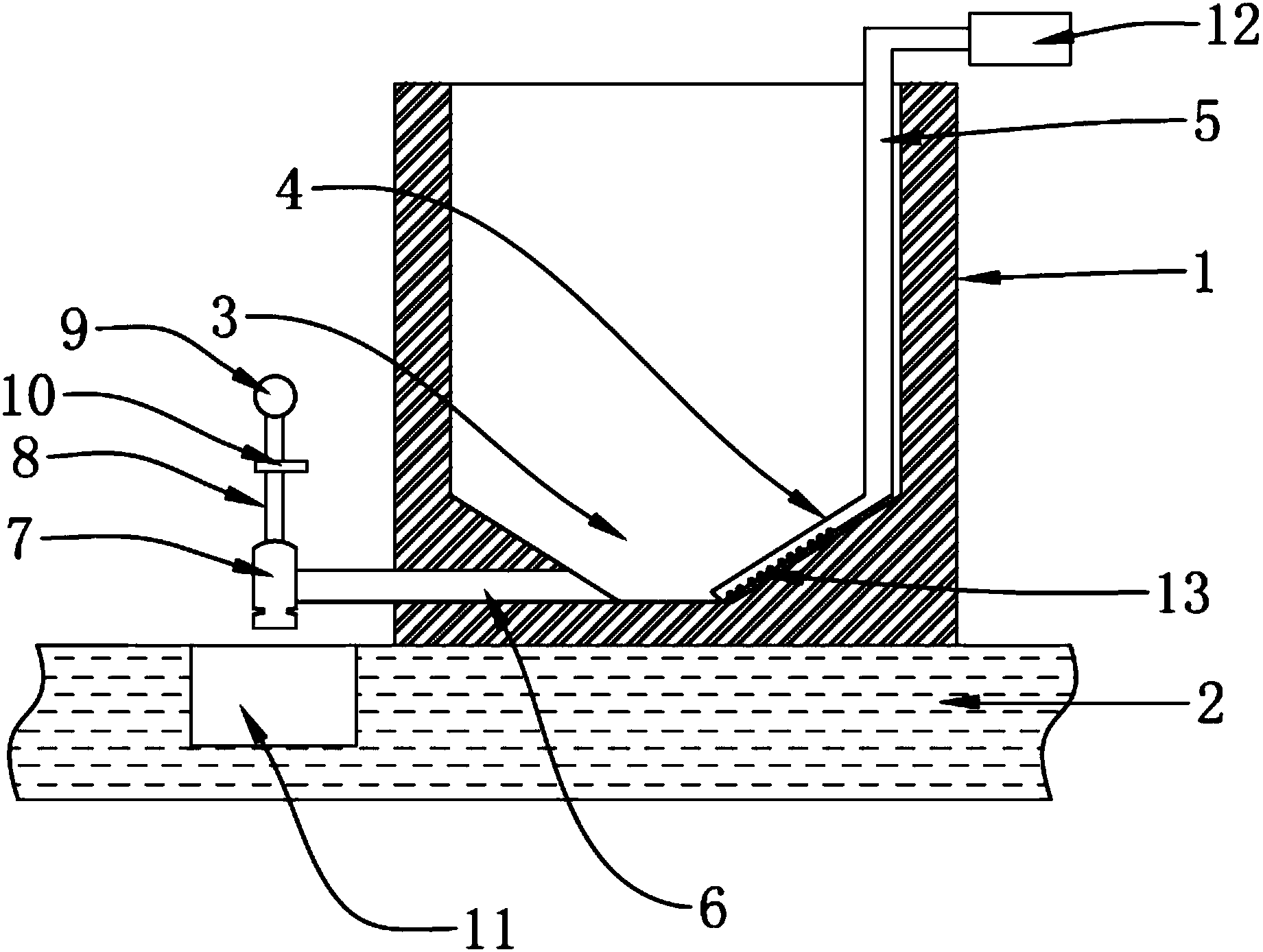

一种污水沉淀池的清理装置，包括设置在地面上的斜板沉淀池，所述斜板沉淀池内底部沿其长度方向并列设置有多个呈漏斗状的污泥沉淀槽，且每组污泥沉淀槽内均铺设有曝气支管，多根曝气支管均与母管连接，所述斜板沉淀池外侧壁上设有与对应的污泥沉淀槽连通的出液管，且出液管的出料端上设置有排泥阀，其中每组排泥阀顶部均连接有反冲洗水管，多根反冲洗水管均与高压水管连接，所述反冲洗水管上还设有反冲洗水阀门，所述地面上沿斜板沉淀池长度方向挖有排污沟槽，且排污沟槽位于排泥阀正下方。
优选的，所述母管的进气端连接有压缩气源。
优选的，所述出液管的进料端与污泥沉淀槽底部连通。
优选的，所述曝气支管底部均匀分布有出气孔。
本实用新型的有益效果是：本实用新型可通过曝气支管引导压缩气体对污泥沉淀槽内的污泥进行冲刷，同时打开排泥阀，使污泥从排泥阀流入至排污沟槽内即可，并且在排泥阀被 污泥堵塞住时，可通过反复开闭反冲洗水阀门，将高压水管中的水流经反冲洗水管并导入排泥阀内，对堵塞污泥进行冲洗，从而使得排泥阀正常工作，本实用新型不仅提升了排泥效率，同时还降低工作强度。
