申请日2016.11.07
公开(公告)日2017.06.23
IPC分类号G01N33/18
摘要
本实用新型涉及一种污水检测PLC控制系统，属于污水处理技术领域，提供了一种结构简单，使用方便，便于携带，能够实时进行在线检测，检测准确度高的污水检测PLC控制系统，所采用的技术方案为壳体顶部设置有弧形把手，壳体的底部设置有采样管，壳体内设置有检测器，采样管与检测器相连通，所述采样管上设置有微型采样泵，壳体内还设置有PLC主控单元及用于PLC主控单元供电的电源以及用于数据存储的数据存储模块，壳体的表面设置有液晶显示屏，壳体的侧部设置有控制开关，检测器内置有金属离子检测模块、无机盐检测模块、PH值检测模块、含氧量检测模块和固体悬浮物检测模块;本实用新型广泛用于污水的检测。
权利要求书
1.一种污水检测PLC控制系统，其特征在于：包括壳体，所述壳体顶部设置有弧形把手，壳体的底部设置有采样管，壳体内设置有检测器，所述采样管与检测器相连通，所述采样管上设置有微型采样泵，所述壳体内还设置有PLC主控单元及用于PLC主控单元供电的电源以及用于数据存储的数据存储模块，所述壳体的表面设置有液晶显示屏，壳体的侧部设置有控制开关，所述检测器、数据存储模块、微型采样泵、液晶显示屏和控制开关均与PLC主控单元相连接，所述检测器内置有金属离子检测模块、无机盐检测模块、PH值检测模块、含氧量检测模块和固体悬浮物检测模块。
2.根据权利要求1所述的一种污水检测PLC控制系统，其特征在于：所述壳体的侧部还设置有USB数据传输接口，所述USB数据传输接口与PLC主控单元相连接。
3.根据权利要求1所述的一种污水检测PLC控制系统，其特征在于：所述壳体上还设置有工作指示灯，所述工作指示灯与PLC主控单元相连接。
4.根据权利要求1所述的一种污水检测PLC控制系统，其特征在于：所述采样管的进水口上设置有方格网。
5.根据权利要求1-4任一项所述的一种污水检测PLC控制系统，其特征在于：所述壳体为矩形状，所述采样管的外部罩有保护罩，所述壳体的底部设置有插接槽，所述保护罩插装在插接槽上。
说明书
一种污水检测PLC控制系统
技术领域
本实用新型涉及一种污水检测PLC控制系统，属于污水处理技术领域。
背景技术
目前，工业废水胡乱排放这个问题越来越引起人们的关注，虽然政府部门下了很大的功夫来治理污水排放问题，但还有些企业存在着污水处理没有达到标准就排放的问题。但是现有的技术检测功能单一， 同时，往往需要取样至实验室进行检测，过程颇为麻烦。
实用新型内容
为解决现有技术存在的技术问题，本实用新型提供了一种结构简单，使用方便，便于携带，能够实时进行在线检测，检测准确度高的污水检测PLC控制系统。

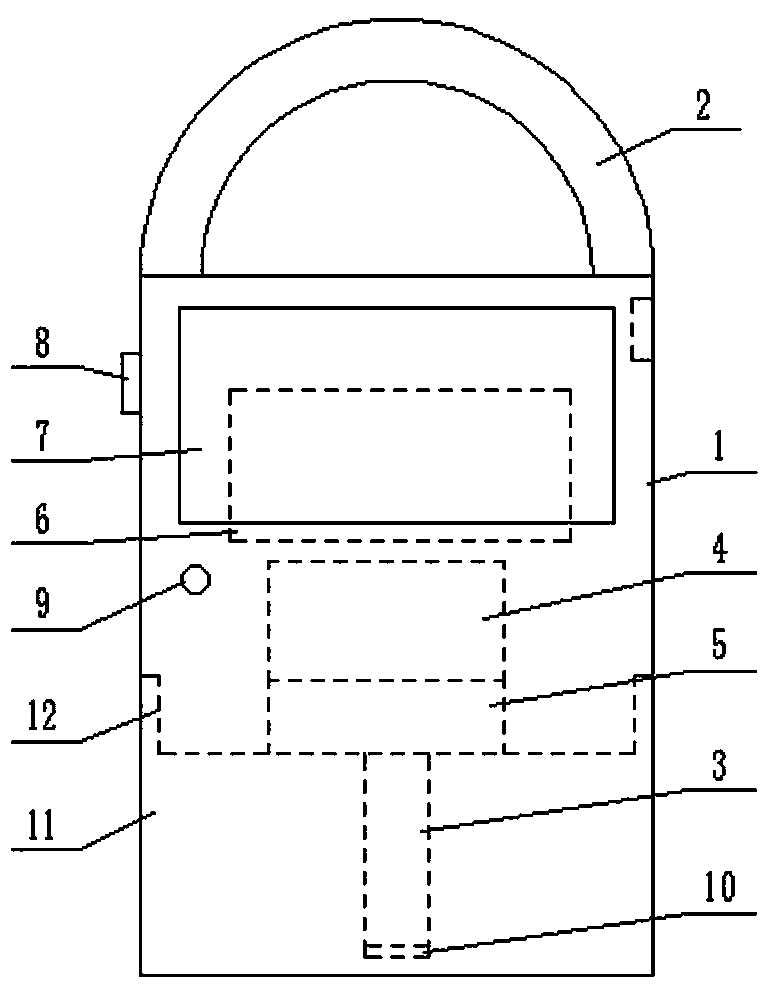

为实现上述目的，本实用新型所采用的技术方案为一种污水检测PLC控制系统，包括壳体，所述壳体顶部设置有弧形把手，壳体的底部设置有采样管，壳体内设置有检测器，所述采样管与检测器相连通，所述采样管上设置有微型采样泵，所述壳体内还设置有PLC主控单元及用于PLC主控单元供电的电源以及用于数据存储的数据存储模块，所述壳体的表面设置有液晶显示屏，壳体的侧部设置有控制开关，所述检测器、数据存储模块、微型采样泵、液晶显示屏和控制开关均与PLC主控单元相连接，所述检测器内置有金属离子检测模块、无机盐检测模块、PH值检测模块、含氧量检测模块和固体悬浮物检测模块。
优选的，所述壳体的侧部还设置有USB数据传输接口，所述USB数据传输接口与PLC主控单元相连接。
优选的，所述壳体上还设置有工作指示灯，所述工作指示灯与PLC主控单元相连接。
优选的，所述采样管的进水口上设置有方格网。
优选的，所述壳体为矩形状，所述采样管的外部罩有保护罩，所述壳体的底部设置有插接槽，所述保护罩插装在插接槽上。
与现有技术相比，本实用新型具有以下技术效果：本实用新型结构简单，使用方便，通过各类检测模块对水质进行检测，检测完成后通过数据存储模块对检测数据进行储存，同时通过液晶显示屏实时显示检测的数据，操作更加方便;并且通过保护罩对采样管进行保护，防止采样管进入杂物，影响检测精度。
此外，采样管采用塑料管软管，能够进行快速连接，方便对不同深度的水质进行检测。
