申请日2016.11.03
公开(公告)日2017.05.03
IPC分类号C02F3/12
摘要
本实用新型公开一种多生物相废水处理试验装置，涉及活性污泥法的废水处理技术领域，所述多生物相废水处理试验装置包括两个以上串联的好氧活性污泥反应器，相邻两个串联的好氧活性污泥反应器之间连通处设置微滤膜，微滤膜孔径为0.1‑1微米，每个所述好氧活性污泥反应器中设置有曝气管和曝气器;所述曝气器位于所述好氧活性污泥反应器底部，所述曝气管一端连接所述曝气器，另一端伸出所述好氧活性污泥反应器。本实用新型多生物相废水处理试验装置通过控制不同反应器中的曝气量，以及接种不同优势微生物类群，可以使不同反应器完成不同的污水处理功能，从而实现对好氧活性污泥反应器内活性污泥中不同类群微生物在不同条件下的功能及交互作用的研究。
权利要求书
1.一种多生物相废水处理试验装置，其特征在于，包括两个以上串联的好氧活性污泥反应器，相邻两个串联的好氧活性污泥反应器之间连通处设置微滤膜，每个所述好氧活性污泥反应器中设置有曝气管和曝气器;所述曝气器位于所述好氧活性污泥反应器底部，所述曝气管一端连接所述曝气器，另一端伸出所述好氧活性污泥反应器。
2.根据权利要求1所述的多生物相废水处理试验装置，其特征在于，所述曝气管包括第一横向管，竖向管和第二横向管，所述第一横向管设置在空气中，所述第二横向管设置在所述好氧活性污泥反应器的底部，所述竖向管用于连接所述第一横向管和所述第二横向管。
3.根据权利要求2所述的多生物相废水处理试验装置，其特征在于，所述第一横向管、所述竖向管和所述第二横向管构成阶梯形结构。
4.根据权利要求2所述的多生物相废水处理试验装置，其特征在于，所述曝气器为多个且横向均匀分布于所述第二横向管上。
5.根据权利要求2所述的多生物相废水处理试验装置，其特征在于，所述竖向管靠近所述好氧活性污泥反应器内的一侧。
6.根据权利要求1所述的多生物相废水处理试验装置，其特征在于，所述微滤膜为板式微滤膜，所述板式微滤膜的孔径为0.1-1微米。
7.根据权利要求1所述的多生物相废水处理试验装置，其特征在于，相邻两个串联的所述好氧活性污泥反应器之间连通处位于所述好氧活性污泥反应器侧壁。
8.根据权利要求7所述的多生物相废水处理试验装置，其特征在于，相邻两个串联的所述好氧活性污泥反应器之间连通处位于所述好氧活性污泥反应器侧壁中部。
9.根据权利要求1-8中任一项所述的多生物相废水处理试验装置，其特征在于，所述好氧活性污泥反应器为五个。
说明书
一种多生物相废水处理试验装置
技术领域
本实用新型涉及活性污泥法的废水处理技术领域，特别是涉及一种多生物相废水处理试验装置。
背景技术
废水的生物处理是通过微生物的新陈代谢作用，将废水中的有机物的一部分转化为微生物的细胞物质，另一部分转化为比较稳定的化学物质(无机物或简单有机物)的方法。好氧生物处理法主要依赖好氧菌和兼性厌氧菌的生化作用来完成处理工艺的过程，活性污泥法即是一种典型的好氧生物处理法。一般地，活性污泥是微生物群体及它们所依附的有机物质和无机物质的总称，微生物群体主要包括细菌、原生动物和藻类等。
一般地，在研究活性污泥的功能时，只是把一个装置内的活性污泥作为一个整体来研究。因为缺少相应的试验装置，往往不能对活性污泥中不同类群微生物在不同条件下的功能及交互作用开展研究。
发明内容
为解决以上技术问题，本实用新型提供一种多生物相废水处理试验装置，可以便捷地对在不同条件下活性污泥中不同类群微生物的功能及交互作用开展研究。
为实现上述目的，本实用新型提供了如下方案：

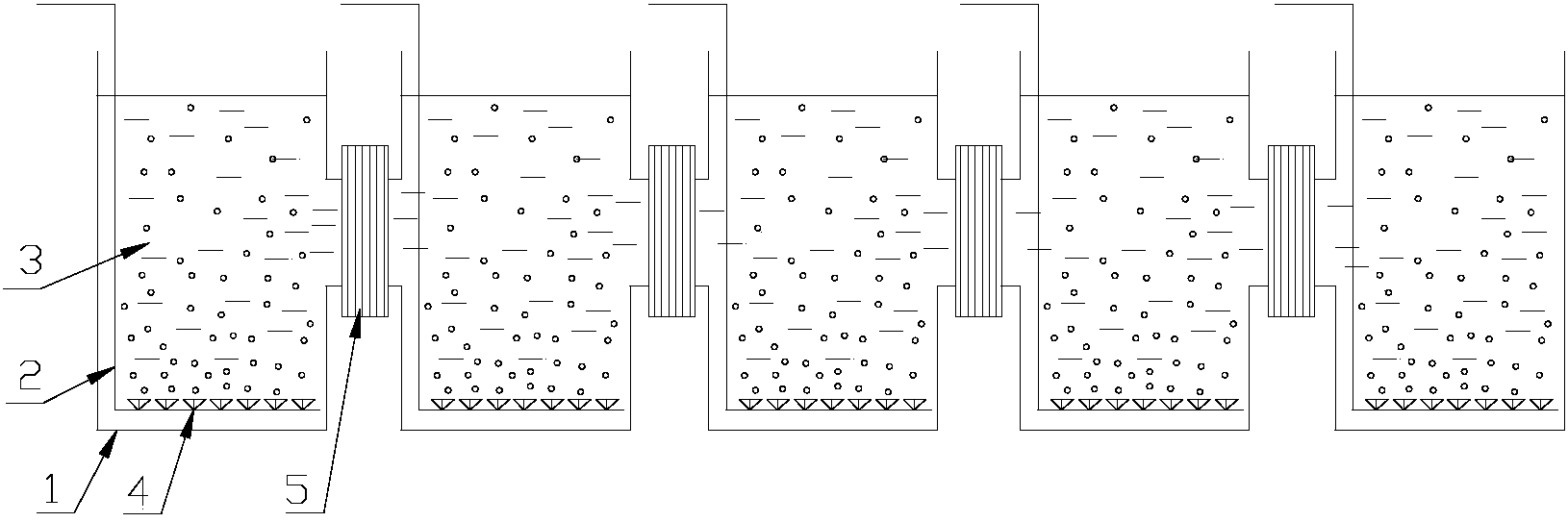

本实用新型提供一种多生物相废水处理试验装置，包括两个以上串联的好氧活性污泥反应器，相邻两个串联的好氧活性污泥反应器之间连通处设置微滤膜，每个所述好氧活性污泥反应器中设置有曝气管和曝气器;所述曝气器位于所述好氧活性污泥反应器底部，所述曝气管一端连接所述曝气器，另一端伸出所述好氧活性污泥反应器。
可选的，所述曝气管包括第一横向管，竖向管和第二横向管，所述第一横向管设置在空气中，所述第二横向管设置在所述好氧活性污泥反应器的底部，所述竖向管用于连接所述第一横向管和所述第二横向管。
可选的，所述第一横向管、所述竖向管和所述第二横向管构成阶梯形结构。
可选的，所述曝气器为多个且横向均匀分布于所述第二横向管上。
可选的，所述竖向管靠近所述好氧活性污泥反应器内的一侧。
可选的，所述微滤膜为板式微滤膜，所述板式微滤膜的孔径为0.1-1微米。
可选的，相邻两个串联的所述好氧活性污泥反应器之间连通处位于所述好氧活性污泥反应器侧壁。
可选的，相邻两个串联的所述好氧活性污泥反应器之间连通处位于所述好氧活性污泥反应器侧壁中部。
可选的，所述好氧活性污泥反应器为五个。
本实用新型相对于现有技术取得了以下技术效果：
本实用新型多生物相废水处理试验装置主要结构包括多个串联的好氧活性污泥反应器，反应器间以微滤膜相隔，微滤膜的孔径为0.1-1微米污水可以流过微滤膜，但微生物不能通过该微滤膜。从而，加入活性污泥后通过控制不同反应器中的曝气量、以及接种不同优势微生物类群，可以使不同反应器完成不同的污水处理功能，从而实现对活性污泥中不同类群微生物在不同条件下的功能及交互作用的研究。
