申请日2016.11.03
公开(公告)日2017.07.04
IPC分类号C02F9/02
摘要
本实用新型涉及净水设备技术领域，尤其涉及一种不废水的净水机，包括机身，水箱组件和滤芯组件，水箱组件和滤芯组件分别位于机身的两侧，机身两侧分别设有与水箱组件和滤芯组件形状相匹配的凹槽，滤芯组件外部设有后面板，水箱外部设有前面板，前面板和机身磁铁配合，所述后面板与机身卡扣配合，本实用新型中反渗透膜滤芯流出的浓水一部分回收到原水箱中，进行再次过滤，另一部分通过泵抽取至生活水水龙头用作生活用水，避免了水资源的浪费。
权利要求书

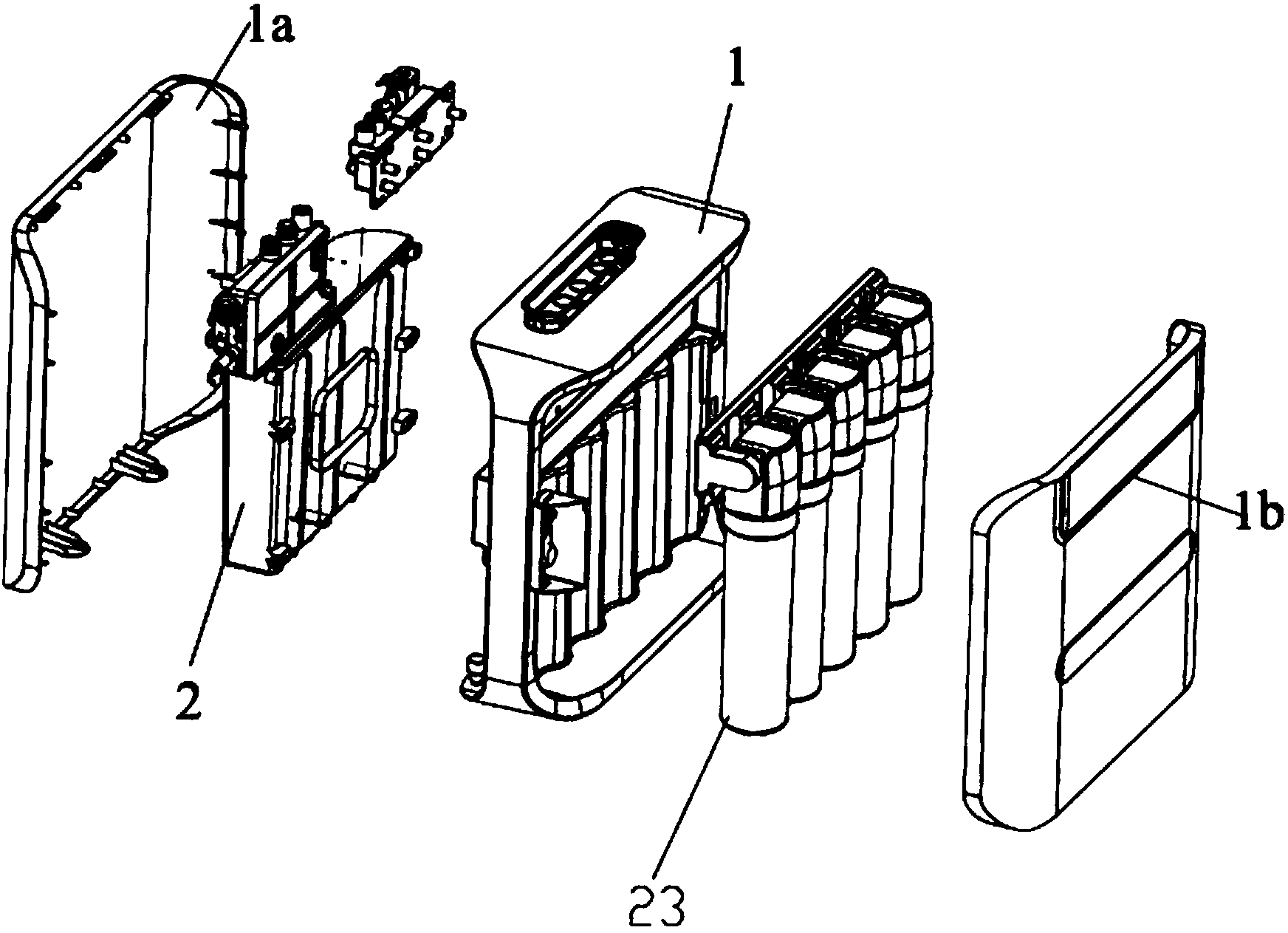

1.一种不废水的净水机，其特征在于：包括机身(1)，水箱组件(2)和滤芯组件(23)，所述的水箱组件(2)和滤芯组件(23)分别位于机身(1)的两侧，所述的机身(1)两侧分别设有与水箱组件(2)和滤芯组件(23)形状相匹配的凹槽，所述的滤芯组件(23)外部设有前面板(1b)，所述的水箱组件(2)外部设有后面板(1a)，所述的前面板(1b)和机身(1)磁铁配合，所述后面板(1a)与机身(1)卡扣配合，所述的水箱组件(2)包括原水箱和浓水箱，所述的原水箱连接有进水管道，所述的进水管道一端连接自来水，另一端为设置于原水箱内部的补水口(4)，所述的滤芯组件(23)包括反渗透膜滤芯，所述的浓水箱用来盛放反渗透膜滤芯的浓水，所述的原水箱上设有用于和浓水箱相通的浓水口，所述的净水机还包括生活水管道和溢流管路，所述的生活水管道一端为设置在所述的浓水箱中的吸入口(3)，另一端连接生活水水龙头(11)，所述的溢流管路一端为设置在浓水箱中的溢流吸口(25)，另一端为溢流口(12)，所述的溢流管路中间设有泵(5)，所述的浓水口和溢流吸口(25)相通，所述的滤芯组件(23)末端设有纯水管路，所述的纯水管路包括与纯水水龙头(6)连接的纯水支路和与压力桶连接的压力桶管路。
2.根据权利要求1所述的一种不废水的净水机，其特征在于：所述的水箱组件(2)还包括第一水路板(8a)和第二水路板(8b)，所述的溢流口(12)设置在第一水路板(8a)上，所述的第一水路板(8a)上设有与补水口(4)相通的进水口(9)，所述的自来水通过进水口(9)进入到原水箱中，所述的第一水路板(8a)上设有生活水接口(10)，所述的吸入口(3)的水通过生活水接口(10)到达生活水水龙头(11)，所述的泵(5)设置在第一水路板(8a)上。
3.根据权利要求2所述的一种不废水的净水机，其特征在于：所述的第一水路板(8a)上设有用于检测进水管道的第二TDS探针(15)，第二水路板(8b)上设有用于检测所述的纯水管路的第一TDS探针(14)。
4.根据权利要求2所述的一种不废水的净水机，其特征在于：所述的第二水路板(8b)还设有纯水口(13)和压力桶口(7)，所述的纯水管路中的纯水通过纯水口(13)进入到纯水水龙头(6)，纯水通过压力桶口(7)进入压力桶。
5.根据权利要求4所述的一种不废水的净水机，其特征在于：所述的原水箱内设有水位开关组件(16)，所述的第一水路板(8a)上设有用于开启进水管道的电磁阀(17)，所述的原水箱和浓水箱之间设有第一单向阀(18)，所述的生活水管道中设有第二单向阀(19)，所述的纯水管路中设有第三单向阀(20)，所述的第一单向阀(18)和第二单向阀(19)设置在第一水路板(8a)上,所述的第三单向阀(20)设置在第二水路板(8b)上。
6.根据权利要求4所述的一种不废水的净水机，其特征在于：所述的第二水路板(8b)上还设有高压开关(21)和浓水组合阀(22)。
7.根据权利要求1所述的一种不废水的净水机，其特征在于：所述的滤芯组件(23)包括五级滤芯，第一级滤芯为PP棉滤芯，第二级滤芯为活性炭滤芯，第三级滤芯为PP棉滤芯，第四级滤芯为所述的反渗透膜滤芯，第五级滤芯为后置性炭滤芯。
8.根据权利要求1所述的一种不废水的净水机，其特征在于：所述的浓水箱设有和原水箱相通的开口，开口上设有浮球阀(24)。
说明书
一种不废水的净水机
技术领域
本实用新型涉及净水设备技术领域，尤其涉及一种不废水的净水机。
背景技术
反渗透净水机是现在常用的一种净水设备。传统的反渗透净水机产生的浓水多，水的利用率不高，造成水资源浪费。有的为了减少废水排放，在已有的微废水系统中，浓水完全与原水简单的直接混合，其混合溶液浓度受用户用水情况的影响，在用户纯水使用量大的情况下浓水在混合溶液中的占比很大，会极大的增加RO膜的负担，无法有效的控制混合溶液的浓度，增大了无废水系统的不稳定因素，而且混合液浓度上升快，浓度大，是一种以损失RO膜寿命为代价的系统。因此，一些现有技术中将浓水箱的水和自来水的原水进行混合，减少浓水的排放，但是这种系统还是会将部分浓水排放掉，只能减少资源浪费，但还是会有水资源被浪费掉。
目前净水机均通过橡胶水管将各水路部件连接，存在管路多、管路接点多，漏水点多等缺点，容易出现漏水现象，而且由于管路无集成，净水机整机的体积大，占用空间大。
实用新型内容
本实用新型的目的是克服现有技术存在水资源浪费的缺陷，提供一种不废水的净水机。
本实用新型解决其技术问题所采用的技术方案是：
一种不废水的净水机，包括机身，水箱组件和滤芯组件，所述的水箱组件和滤芯组件分别位于机身的两侧，所述的机身两侧分别设有与水箱组件和滤芯组件形状相匹配的凹槽，所述的滤芯组件外部设有前面板，所述的水箱组件外部设有后面板，所述的前面板和机身磁铁配合，所述后面板与机身卡扣配合，所述的水箱组件包括原水箱和浓水箱，所述的原水箱连接有进水管道，所述的进水管道一端连接自来水，另一端为设置于原水箱内部的补水口，所述的滤芯组件包括反渗透膜滤芯，所述的浓水箱用来盛放反渗透膜滤芯的浓水，所述的原水箱上设有用于和浓水箱相通的浓水口，所述的净水机还包括生活水管道和溢流管路，所述的生活水管道一端为设置在所述的浓水箱中的吸入口，另一端连接生活水水龙头，所述的溢流管路一端为设置在浓水箱中的溢流吸口，另一端为溢流口，所述的溢流管路中间设有泵，所述的浓水口和溢流吸口相通，所述的滤芯组件末端设有纯水管路，所述的纯水管路包括与纯水水龙头连接的纯水支路和与压力桶连接的压力桶管路。
进一步的，所述的水箱组件还包括第一水路板和第二水路板，所述的溢流口设置在第一水路板上，所述的第一水路板上设有与补水口相通的进水口，所述的自来水通过进水口进入到原水箱中，所述的第一水路板上设有生活水接口，所述的吸入口的水通过生活水接口到达生活水水龙头，所述的泵设置在第一水路板上。
进一步的，所述的第一水路板上设有用于检测进水管道的第二TDS探针，第二水路板上设有用于检测所述的纯水管路的第一TDS探针。
进一步的，所述的第二水路板还设有纯水口和压力桶口，所述的纯水管路中的纯水通过纯水口进入到纯水水龙头，纯水通过压力桶口进入压力桶。
进一步的，所述的原水箱内设有水位开关组件，所述的第一水路板上设有用于开启进水管道的电磁阀，所述的原水箱和浓水箱之间设有第一单向阀，所述的生活水管道中设有第二单向阀，所述的纯水管路中设有第三单向阀，所述的第一单向阀和第二单向阀设置在第一水路板上,所述的第三单向阀设置在第二水路板上。
进一步的，所述的第二水路板上还设有高压开关和浓水组合阀。
进一步的，所述的滤芯组件包括五级滤芯，第一级滤芯为PP棉滤芯，第二级滤芯为活性炭滤芯，第三级滤芯为PP棉滤芯，第四级滤芯为所述的反渗透膜滤芯，第五级滤芯为后置性炭滤芯。
进一步的，所述的浓水箱设有和原水箱相通的开口，开口上设有浮球阀。
有益效果：
(1)本实用新型中反渗透膜滤芯流出的浓水一部分回收到原水箱中，进行再次过滤，另一部分通过泵抽取至生活水水龙头用作生活用水，避免了水资源的浪费;
(2)通过机身将水箱和滤芯组件集合在一起，结构合理，节省空间;
(3)水路板将管路中的接口和电源器件结合在一起，便于管道的识别和接入，安装过程简单，方便。
