申请日2016.11.03
公开(公告)日2017.05.10
IPC分类号G05B13/02
摘要
本发明公开了一种污水处理提升泵运行系统，属于污水处理技术领域。所述污水处理提升泵运行系统包括，液位测量装置，控制单元和处理单元。其中，液位测量装置位于污水入口处，用于采集液位数据，并将液位数据传至控制单元，由控制单元将液位数据传至处理单元，处理单元对液位数据进行优化调度计算，并将计算结果传至控制单元，通过控制单元控制提升泵的开启或者关闭。本发明提出的污水处理提升泵运行系统，实现污水处理厂降低能耗和运维成本的目的，且可保障无人值守的运行模式，降低人工成本。
权利要求书
1.一种污水处理提升泵运行系统，包括：
液位测量装置，位于污水池入口处，用于采集液位数据，并将液位数据传至控制单元;
控制单元，与所述液位测量装置连接，用于接收所述液位测量装置采集的液位数据，并将液位数据传至处理单元;
处理单元，通过无线网络与所述控制单元连接，包括计算模块，用于接收所述控制单元传输的液位数据，并将液位数据进行优化调度计算处理，且将处理结果传至所述控制单元，通过所述控制单元控制提升泵的开启和关闭。
2.根据权利要求1所述的污水处理提升泵运行系统，其特征在于，所述处理单元根据城市变电价收费政策，分为08:00-22:00和22:01-07:59两个时段对提升泵的运行进行优化调度。
3.根据权利要求1所述的污水处理提升泵运行系统，其特征在于，所述处理单元还包括统计模块，用于统计提升泵的运行记录。
4.根据权利要求3所述的污水处理提升泵运行系统，其特征在于，所述控制单元根据提升泵的运行记录，控制提升泵的开启或者关闭。
5.根据权利要求1所述的污水处理提升泵运行系统，其特征在于，所述处理单元还包括通信模块，用于发送预警消息。
说明书
一种污水处理提升泵运行系统
技术领域
本发明涉及污水处理技术领域，具体地，特别涉及一种污水处理提升泵运行系统。
背景技术
随着我国经济发展和城镇化的推进，对城市污水处理的需求日益增加。当前我国虽然在城市污水处理厂的建设方面取得了较大进展，但是大部分污水处理厂都存在自动化水平低、轻视过程管理、能耗高、运维成本高等问题。污水处理系统中提升泵是第二大能耗设备，对提升泵的运行系统进行研究，对实现污水处理厂的降低能耗、无人值守、降低运维成本有重要意义。
发明内容
本发明的目的是提供一种污水处理提升泵运行系统，以便实现污水处理厂提升泵的高效低耗运行，保障无人值守的运行模式，降低人工成本和运维成本。
为实现上述目的，本发明使用以下技术方案：

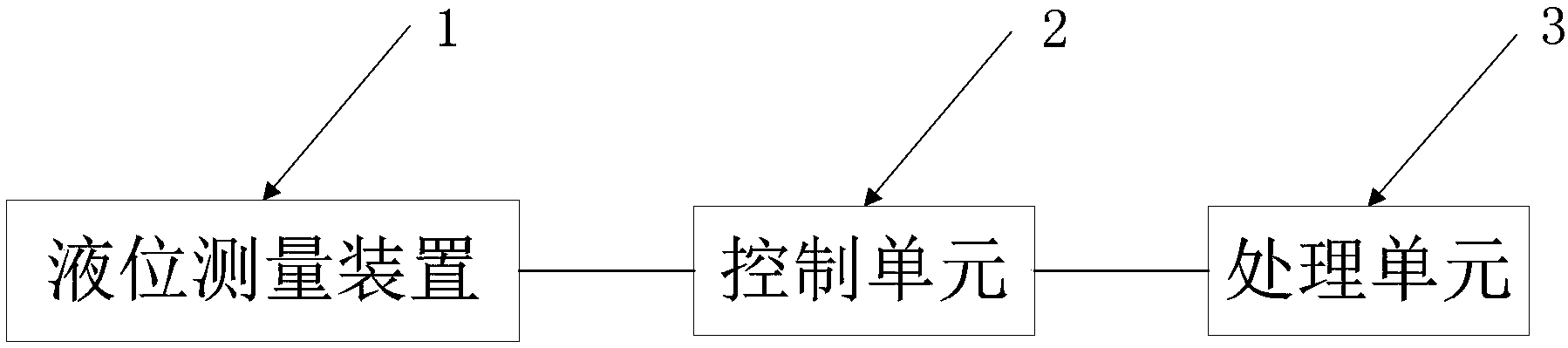

本发明所述污水处理提升泵运行系统，包括：
液位测量装置，位于污水池入口处，用于采集液位数据，并将液位数据传至控制单元;
控制单元，与所述液位测量装置连接，用于接收所述液位测量装置采集的液位数据，并将液位数据传至处理单元;
处理单元，通过无线网络与所述控制单元连接，包括计算模块，用于接收所述控制单元传输的液位数据，并将液位数据进行优化调度计算处理，且将处理结果传至所述控制单元，通过所述控制单元控制提升泵的开启和关闭。
优选的，处理单元根据城市变电价收费政策，分为08:00-22:00和22:01-07:59两个时段对提升泵的运行进行优化调度。
优选的，处理单元还包括统计模块，用于统计提升泵的运行记录。
进一步地，优选的，控制单元根据提升泵的运行记录，控制提升泵的开启或者关闭。
优选的，处理单元还包括通信模块，用于发送预警消息。
与现有技术相比，本发明具有以下优点和有益效果：
一、本发明所述污水处理提升泵运行系统中，处理单元对液位数据进行优化调度处理，以确定最优的污水处理提升泵运行方案，达到提升泵稳定、高效、低耗的运行目的。
二、本发明通过控制单元控制提升泵的开启或者关闭，通过处理单元发出预警消息，实现污水处理厂的智能管控，节能降本，保障无人值守的运行模式。
