申请日2016.11.03
公开(公告)日2017.05.10
IPC分类号C02F9/14
摘要
本实用新型公开了一种餐饮污水处理系统，通过将厨房排水系统经过除掉大颗粒渣以后将餐饮污水由抽水泵抽至厌氧隔油沉淀循环处理设备内进行厌氧、沉淀、自动除油处理，该厌氧隔油沉淀循环处理设备的第一反应室设置在箱体内中部;第一反应室顶部和底部分别与第二反应室的顶部和底部留有开口;箱体顶部设有排油口;刮油机固定在所述第二反应室的顶部;第二反应室底部为厌氧区;清水区设置在箱体内顶部侧壁处;清水区设有清水区进水口和出水口;箱体底部设有进水口;所述进水口通过进水管道伸入所述第一反应室内。本实用新型的餐饮污水处理系统使用方便，节省劳动力;方便下水道油、水、渣分离，可厌氧、沉淀、自动除油，便于收集油脂。
权利要求书

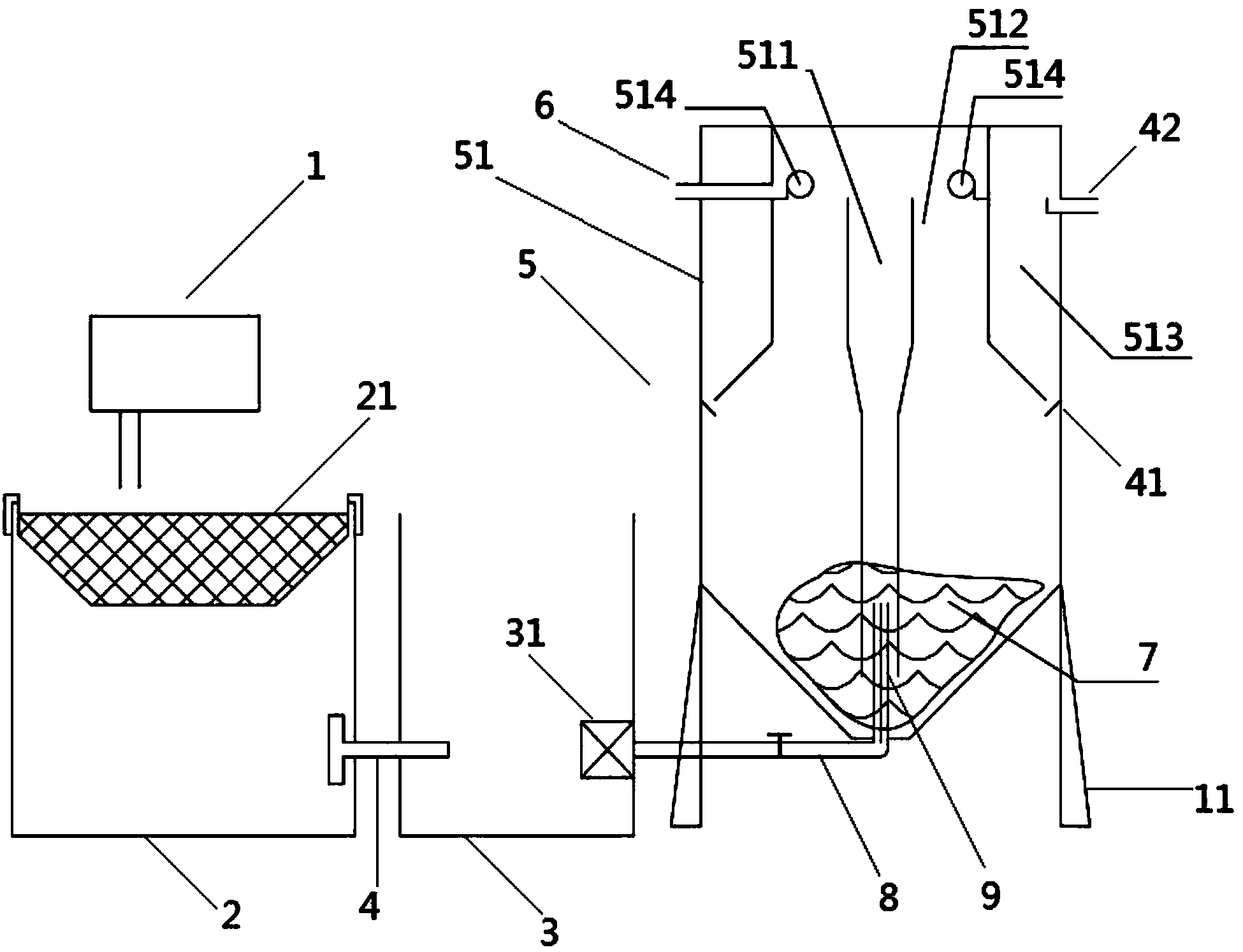

1.一种餐饮污水处理系统，包括厨房排水系统(1)、过滤水池(2)、接收水池(3)，其特征在于，所述过滤水池(2)扣装有渣蓝网(21)，所述过滤水池(2)通过管道与所述厨房排水系统(1)连接，所述过滤水池(2)侧壁通过三通管(4)与所述接收水池(3)连接，所述接收水池(3)内设有抽水泵(31);所述抽水泵(31)通过管道连接厌氧隔油沉淀循环处理设备(5)的进水口(8);所述厌氧隔油沉淀循环处理设备(5)包括箱体(51)，所述箱体(51)顶部密封，所述箱体(51)内设有第一反应室(511)、第二反应室(512)、清水区(513)、刮油机(514);所述第一反应室(511)设置在所述箱体(51)内中部;所述第一反应室(511)的顶部和底部分别与所述第二反应室(512)的顶部和底部留有开口;所述箱体(51)顶部设有排油口(6);所述刮油机(514)固定在所述第二反应室(512)的顶部;所述第二反应室(512)底部为厌氧区(7);所述清水区(513)设置在所述箱体(51)内顶部侧壁处;所述清水区(513)设有清水区进水口(41)和出水口(42);所述进水口(8)设在所述箱体(51)底部;所述进水口(8)通过进水管道(9)伸入所述第一反应室(511)内。
2.根据权利要求1所述餐饮污水处理系统，其特征在于：所述刮油机(514)数量为2个，均设置在所述固定在所述第二反应室(512)的顶部。
3.根据权利要求1或2所述餐饮污水处理系统，其特征在于：所述箱体(51)固定在支柱(11)上。
4.根据权利要求3所述餐饮污水处理系统，其特征在于：所述箱体(51)底部为倒圆锥形。
5.根据权利要求1所述餐饮污水处理系统，其特征在于：所述排油口(6)的位置比所述出水口(42)高。
说明书
餐饮污水处理系统
技术领域
本实用新型涉及餐厨废水处理的技术领域，具体地说是涉及一种餐饮污水处理系统。
背景技术
泔水主要就是饭店、餐厅在处理废弃的剩饭剩菜时，将剩饭剩菜倒入泔水桶混合在一起形成的，它富含水分、养分和油，极易发酵产生难闻的怪味，特别是酒店、食堂这些部门，每天都会有大量的污水排掉。
目前生活小区的下水排污系统通常由厨房排水系统、卫生间排水系统、沉渣化粪池以及室外排水沟构成;由于厨房排水系统和卫生间排水系统所排放的生活污水均进入沉渣化粪池，厨房排水系统的油污不仅容易附着在沉渣化粪池的管道壁上而将其堵塞，造成清淘困难、污染环境，而且还增大了沉渣化粪池的负荷，同时厨房排水系统所排放的有机油脂也得不到回收利用。
随着城市及城市化的发展，宾馆—酒店—食堂的规模日益扩大，数量日益增多，随之产生的餐饮废水量越来越大。另据资料报道，餐饮废水排放量约占城市生活污水排放量的3%，但其BOD5和CODCr的含量却占总负荷的1/3，可见餐饮废水是高浓度污染源，是城市周围水体受污染的主要原因之一，随着城市环境管理水平的提高及排放标准的严格，传统隔油池已经不能满足相关排放标准要求;隔油器需要定期清除废渣和浮油，采用气浮等设备油污率虽然较高，但需要较专业的操作人员，目前，隔油池、隔油器及气浮除油设备，有较多文献报道，但餐饮污水处理系统，未见相同文献报道，因此需要对现有的餐饮废水除油设备进行改进。
实用新型内容
本实用新型要解决的技术问题是提供一种方便下水道油、水、渣分离，便于收集油脂;可厌氧、沉淀、自动除油的餐饮污水处理系统。
为了解决上述技术问题，本实用新型的技术方案为：一种餐饮污水处理系统，包括厨房排水系统、过滤水池、接收水池，所述过滤水池扣装有渣蓝网，所述过滤水池通过管道与所述厨房排水系统连接，所述过滤水池侧壁通过三通管与所述接收水池连接，所述接收水池内设有抽水泵;所述抽水泵通过管道连接厌氧隔油沉淀循环处理设备的进水口;所述厌氧隔油沉淀循环处理设备包括箱体，所述箱体顶部密封，所述箱体内设有第一反应室、第二反应室、清水区、刮油机;所述第一反应室设置在所述箱体内中部;所述第一反应室的顶部和底部分别与所述第二反应室的顶部和底部留有开口;所述箱体顶部设有排油口;所述刮油机固定在所述第二反应室的顶部;所述第二反应室底部为厌氧区;所述清水区设置在所述箱体内顶部侧壁处;所述清水区设有清水区进水口和出水口;所述进水口设在所述箱体底部;所述进水口通过进水管道伸入所述第一反应室内。
优选地，所述刮油机数量为2个，均设置在所述固定在所述第二反应室的顶部。
优选地，所述箱体固定在支柱上。
更优选地，所述箱体底部为倒圆锥形。
优选地，所述排油口的位置比所述出水口高。
本实用新型的有益效果是：本实用新型中由于在过滤水池扣装有渣蓝网，可以将厨房排水系统进来的较大颗粒的残渣漏掉避免进入接收水池以及下水道管道;收水池侧壁通过三通管与接收水池连接，很好避免管道堵塞，通过在接收水池内设有抽水泵便可以将餐饮污水抽至厌氧隔油沉淀循环处理设备，由于厌氧隔油沉淀循环处理设备，采用一体化成型设备，将沉淀、隔油除渣、厌氧处理等方法集中于一个设备内，采用机械除去表面浮油，同时通过厌氧发酵所产生的微气泡作用，将废水中的油污全部富集于设备表面，再通过机械刮油设备，将表面浮油全部汇集于集油桶，集油桶内大部分为浮油，大大减轻少了收集油污的次数;通过厌氧装置，将废水中的大颗粒有机物，大部分分解为溢出的气体，极大地减少了清渣、运渣的工作量。
