申请日2016.11.03
公开(公告)日2017.05.17
IPC分类号C02F3/28
摘要

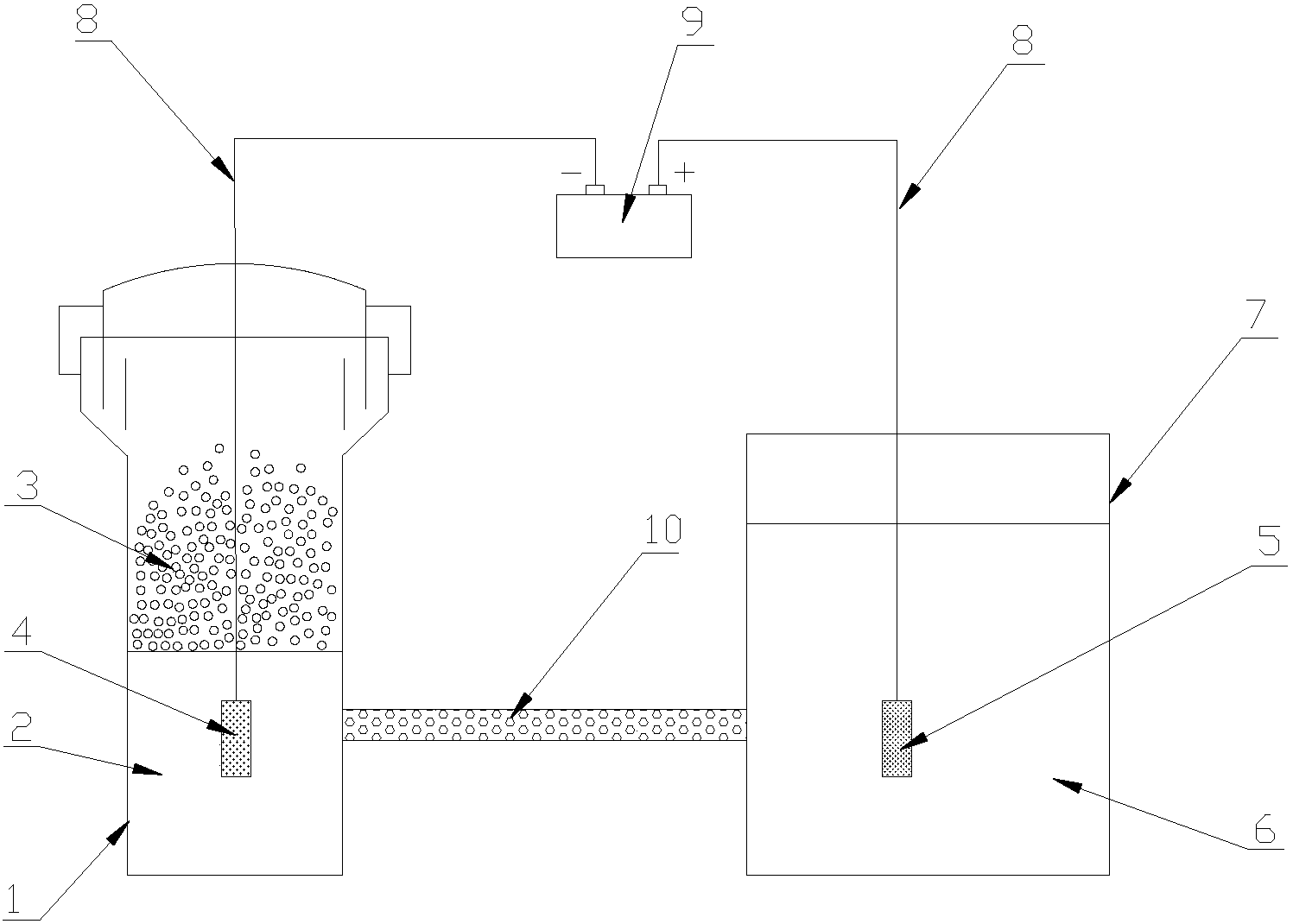

本实用新型公开了一种电解增效厌氧污水处理实验装置，涉及有机废水厌氧生物处理技术领域，包括上流式厌氧污泥床反应器、阳极反应容器、直流电源和导电连接管，上流式厌氧污泥床反应器内设置有阴极板，阳极反应容器内设置有阳极板，阳极板的一端与直流电源的正极相连，阴极板的一端与直流电源的负极相连，上流式厌氧污泥床反应器和阳极反应容器通过导电连接管连接，电子能够通过导电连接管而有机污染物不能通过导电连接管。本实用新型在上流式厌氧污泥床反应器系统基础上，加入电极辅助系统，利用埋入厌氧污泥床的阴极所产生出的氢气，促进和提高上流式厌氧污泥床反应器内颗粒污泥的生物活性，从而提高上流式厌氧污泥床的处理效率。
权利要求书
1.一种电解增效厌氧污水处理实验装置，其特征在于：包括上流式厌氧污泥床反应器、阳极反应容器、直流电源和导电连接管，所述上流式厌氧污泥床反应器内设置有阴极板，所述阳极反应容器内设置有阳极板，所述阳极板的一端与所述直流电源的正极相连，所述阴极板的一端与所述直流电源的负极相连，所述上流式厌氧污泥床反应器和所述阳极反应容器通过所述导电连接管连通，电子能够通过所述导电连接管而有机污染物不能通过所述导电连接管。
2.根据权利要求1所述的电解增效厌氧污水处理实验装置，其特征在于：所述导电连接管水平设置。
3.根据权利要求2所述的电解增效厌氧污水处理实验装置，其特征在于：所述导电连接管内部填充有导电水凝胶，且所述导电水凝胶充满所述导电连接管。
4.根据权利要求1所述的电解增效厌氧污水处理实验装置，其特征在于：所述上流式厌氧污泥床反应器内部设有污泥悬浮层和污泥床层，所述污泥床层位于所述污泥悬浮层下方，所述阴极板埋入所述污泥床层内。
5.根据权利要求4所述的电解增效厌氧污水处理实验装置，其特征在于：所述阳极反应容器中为盛放有电解液的阳极反应容器。
6.根据权利要求3所述的电解增效厌氧污水处理实验装置，其特征在于：所述导电连接管连通所述污泥床层和所述阳极反应容器。
7.根据权利要求1所述的电解增效厌氧污水处理实验装置，其特征在于：所述阳极板的一端通过导线与所述直流电源的正极相连接，所述阴极板的一端通过导线与所述直流电源的负极相连接。
8.根据权利要求1-7中任一项所述的电解增效厌氧污水处理实验装置，其特征在于：所述直流电源为蓄电池。
说明书
一种电解增效厌氧污水处理实验装置
技术领域
本实用新型涉及有机废水厌氧生物处理技术领域，特别是涉及一种电解增效厌氧污水处理实验装置。
背景技术
废水的厌氧生物处理技术具有设备结构简单、运行维护方便、占地面积小、不需曝气、剩余污泥少、生成甲烷等优点，是高浓度有机废水处理的一种有效途径，已在国内外工业和生活废水处理中获得越来越广泛的应用。
上流式厌氧污泥床(UASB)处理技术是废水厌氧生物处理技术的典型代表，自二十世纪70年代UASB技术被发明以来，通过不断改进而获得了长足发展。近年来，UASB技术已经成为国内外厌氧处理的主流技术之一。但是，目前UASB技术在其进一步广泛推广应用中尚有一些局限性，如：在温度较低、有机负荷较低或废水中难降解成分较多的情况下，其处理效率不理想。近年来，科技人员分别从不同角度开展研究，以进一步提高上流式厌氧污泥床的处理效率。
实用新型内容
本实用新型的目的是提供一种电解增效厌氧水处理实验装置，以解决上述现有技术存在的问题，有效提高上流式厌氧污泥床反应器内甲烷的产生效率，进一步提高上流式厌氧污泥床反应器的处理效率。
为实现上述目的，本实用新型提供了如下方案：
本实用新型提供一种电解增效厌氧污水处理实验装置，包括上流式厌氧污泥床反应器、阳极反应容器、直流电源和导电连接管，所述上流式厌氧污泥床反应器内设置有阴极板，所述阳极反应容器内设置有阳极板，所述阳极板的一端与所述直流电源的正极相连，所述阴极板的一端与所述直流电源的负极相连，所述上流式厌氧污泥床反应器和所述阳极反应容器通过所述导电连接管连通，电子能够通过所述导电连接管而有机污染物不能通过所述导电连接管。
优选的，所述导电连接管水平设置。
优选的，所述导电连接管内部填充有导电水凝胶，且所述导电水凝胶充满所述导电连接管。
优选的，所述上流式厌氧污泥床反应器内部设有污泥悬浮层和污泥床层，所述污泥床层位于所述污泥悬浮层下方，所述阴极板埋入所述污泥床层内。
优选的，所述阳极反应容器中为盛放有电解液的阳极反应容器。
优选的，所述导电连接管连通所述污泥床层和所述阳极反应容器。
优选的，所述阳极板的一端通过导线与所述直流电源的正极相连接，所述阴极板的一端通过导线与所述直流电源的负极相连接。
优选的，所述直流电源为蓄电池。
本实用新型相对于现有技术取得了以下技术效果：
本实用新型在上流式厌氧污泥床反应器系统基础上，加入一个电极辅助系统，通过电解反应，使上流式厌氧污泥床反应器内生成氢气，从而使上流式厌氧污泥床反应器内有机物被分解后形成的二氧化碳和电解产生的氢气进一步反应生成甲烷，提高了上流式厌氧污泥床对有机废水的处理效率。
