申请日2016.11.03
公开(公告)日2017.05.10
IPC分类号B01D24/10; B01D24/40; C02F1/00; C02F1/28
摘要
本实用新型公开了一种污水过滤专用活性多孔炭过滤器，包括过滤器外壳、过滤器内壳、进水孔、进水管、散水孔、进水小孔、粗过滤器、隔套一、细过滤器、隔套二、出水管、连接轴、出水通道、支撑套、底盖和密封垫;本实用新型具有结构合理简单、生产成本低、安装方便，功能齐全，过滤时，首先水从进水管进入到进水孔中，而后通过散水孔进入到过滤器外壳内部，然后水再通过进水小孔进入到粗过滤器进行粗过滤，再进入到细过滤器中进行细过滤，最后过滤好的水则通过出水管输出;这里通过增加水的过滤接触面来提高过滤效率;另外清洗时，只需要打开底盖取出内部的过滤器内壳就可以对内部进行清洗。
权利要求书

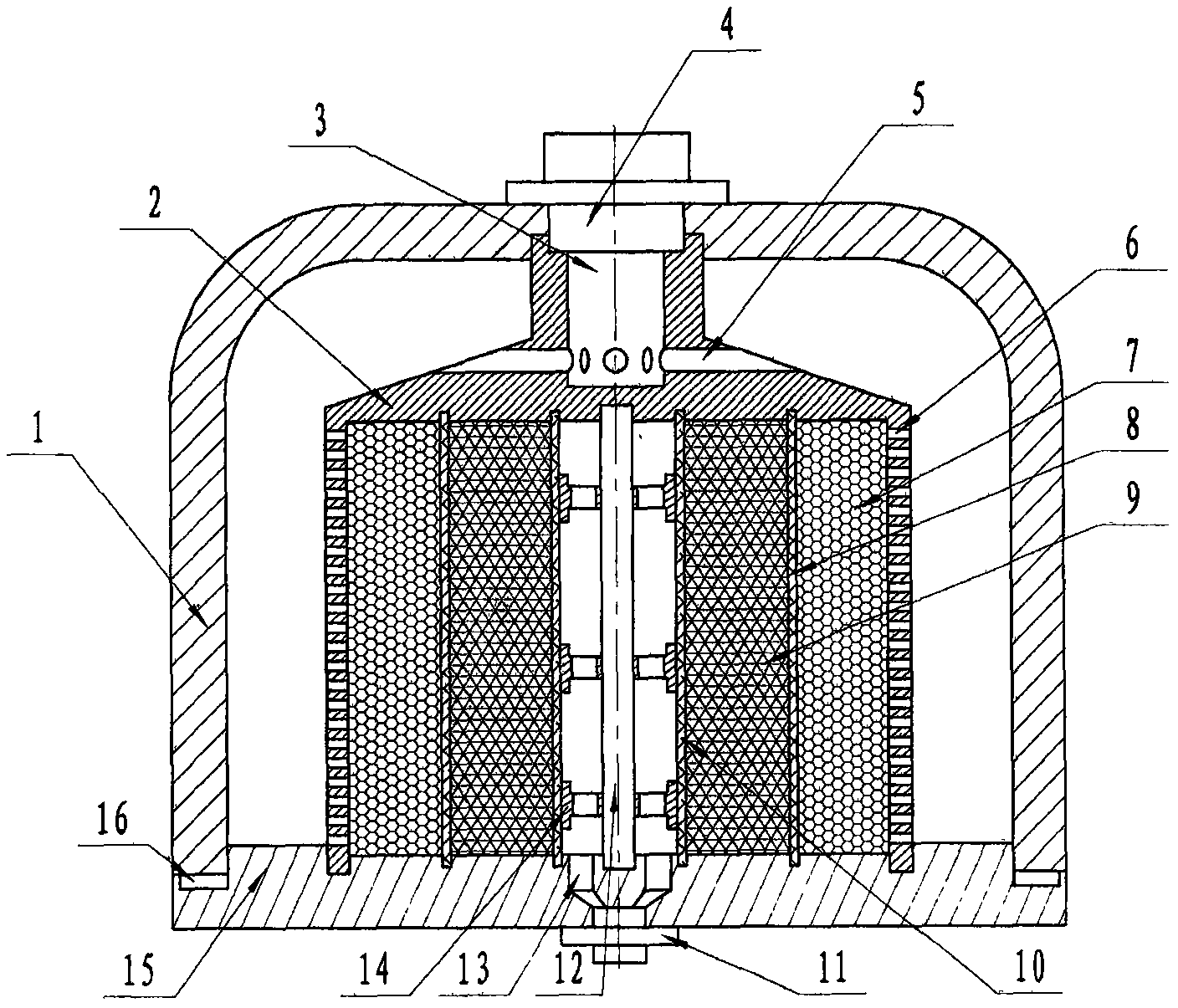

1.一种污水过滤专用活性多孔炭过滤器，其特征在于：包括过滤器外壳(1)、过滤器内壳(2)、进水孔(3)、进水管(4)、散水孔(5)、进水小孔(6)、粗过滤器(7)、隔套一(8)、细过滤器(9)、隔套二(10)、出水管(11)、连接轴(12)、出水通道(13)、支撑套(14)、底盖(15)和密封垫(16);
所述过滤器内壳(2)通过底盖(15)固定连接在过滤器外壳(1)内部中心位置;
所述进水管(4)固定连接在过滤器外壳(1)上侧中央，所述进水管(4)下侧与进水孔(3)相连接;
所述进水孔(3)设在过滤器内壳(2)上侧中央，所述进水孔(3)下侧通过若干个散水孔(5)与过滤器外壳(1)内部相连通;
所述散水孔(5)外侧出水口均匀设在过滤器内壳(2)上侧四周;
所述进水小孔(6)为若干个，所述进水小孔(6)均匀设在过滤器内壳(2)侧面四周，所述进水小孔(6)连通滤器内壳(2)内部与过滤器外壳(1)内部;
所述粗过滤器(7)活动连接在滤器内壳(2)内部外侧;
所述细过滤器(9)位于粗过滤器(7)内侧，所述细过滤器(9)与所述粗过滤器(7)之间通过隔套一(8)分开，所述细过滤器(9)内侧活动连接在隔套二(10)外侧;
所述隔套二(10)内部通过支撑套(14)固定连接在连接轴(12)上面;
所述连接轴(12)顶端活动连接在过滤器内壳(2)内部上侧中央凹槽中，所述连接轴(12)底端活动连接在底盖(15)上侧中央凹槽中;
所述底盖(15)固定连接在过滤器外壳(1)底部，所述底盖(15)上面外侧与所述过滤器外壳(1)底部之间设有密封垫(16)，所述底盖(15)底部中央固定连接有出水管(11);
所述出水管(11)通过数个出水通道(13)与过滤器内壳(2)内部相连通。
2.根据权利要求1所述的一种污水过滤专用活性多孔炭过滤器，其特征在于：所述粗过滤器(7)和细过滤器(9)的内部均为活性多孔炭。
3.根据权利要求1所述的一种污水过滤专用活性多孔炭过滤器，其特征在于：所述隔套一(8)和隔套二(10)均为不锈钢网套。
说明书
一种污水过滤专用活性多孔炭过滤器
技术领域：
本实用新型涉及过滤器领域，特别涉及一种污水过滤专用活性多孔炭过滤器。
背景技术：
污水若直接排放不但会影响环境，还会造成水资源的浪费。活性炭一般用于水质净化，去除异臭异味，去除水中重金属和菌落，提高水质质量，是自来水、纯净水、高纯水处理的理想材料，也可用于污水的深度净化处理;而现有的活性炭过滤器的过滤效率比较低，而且对过滤器内部的清洗也比较困难。
实用新型内容：
本实用新型的目的就在于为了解决上述问题而提供一种污水过滤专用活性多孔炭过滤器，解决了现有的活性炭过滤器的过滤效率比较低，而且对过滤器内部的清洗也比较困难的问题。
为了解决上述问题，本实用新型提供了一种技术方案：一种污水过滤专用活性多孔炭过滤器，其创新点在于：包括过滤器外壳、过滤器内壳、进水孔、进水管、散水孔、进水小孔、粗过滤器、隔套一、细过滤器、隔套二、出水管、连接轴、出水通道、支撑套、底盖和密封垫;所述过滤器内壳通过底盖固定连接在过滤器外壳内部中心位置;所述进水管固定连接在过滤器外壳上侧中央，所述进水管下侧与进水孔相连接;所述进水孔设在过滤器内壳上侧中央，所述进水孔下侧通过若干个散水孔与过滤器外壳内部相连通;所述散水孔外侧出水口均匀设在过滤器内壳上侧四周;所述进水小孔为若干个，所述进水小孔均匀设在过滤器内壳侧面四周，所述进水小孔连通滤器内壳内部与过滤器外壳内部;所述粗过滤器活动连接在滤器内壳内部外侧;所述细过滤器位于粗过滤器内侧，所述细过滤器与所述粗过滤器之间通过隔套一分开，所述细过滤器内侧活动连接在隔套二外侧;所述隔套二内部通过支撑套固定连接在连接轴上面;所述连接轴顶端活动连接在过滤器内壳内部上侧中央凹槽中，所述连接轴底端活动连接在底盖上侧中央凹槽中;所述底盖固定连接在过滤器外壳底部，所述底盖上面外侧与所述过滤器外壳底部之间设有密封垫，所述底盖底部中央固定连接有出水管;所述出水管通过数个出水通道与过滤器内壳内部相连通。
作为优选，所述粗过滤器和细过滤器的内部均为活性多孔炭。
作为优选，所述隔套一和隔套二均为不锈钢网套。
本实用新型的有益效果：本实用新型具有结构合理简单、生产成本低、安装方便，功能齐全，过滤时，首先水从进水管进入到进水孔中，而后通过散水孔进入到过滤器外壳内部，然后水再通过进水小孔进入到粗过滤器进行粗过滤，再进入到细过滤器中进行细过滤，最后过滤好的水则通过出水管输出;这里通过增加水的过滤接触面来提高过滤效率;另外清洗时，只需要打开底盖取出内部的过滤器内壳就可以对内部进行清洗。
