申请日2016.11.03
公开(公告)日2017.05.24
IPC分类号C02F9/14
摘要
本实用新型公开了一种基于远程控制的污水监测和处理系统，包括远程监控装置和壳体，所述远程监控装置的顶端设有第一无线收发器，远程监控装置分别与第一无线收发器和外接电源电连接，所述壳体的内部从上到下依次设有消毒室、厌氧共代谢反应室和沉降室，消毒室的内部前后两侧之间安装有消毒装置，所述消毒室通过导管连通有进水管，本基于远程控制的污水监测和处理系统通过水质检测仪对水质进行全面监测，并通过远程监控装置对监控信息进行分析处理，进行及时调整，其通过消毒装置、厌氧共代谢反应装置和沉降室来对污水进行处理，能够对水中的病原体以及有机物进行有效清除，提高污水处理的能力。
权利要求书
1.一种基于远程控制的污水监测和处理系统，包括远程监控装置(1)和壳体(6)，其特征在于：所述远程监控装置(1)的顶端设有第一无线收发器(5)，远程监控装置(1)分别与第一无线收发器(5)和外接电源电连接，所述壳体(6)的内部从上到下依次设有消毒室(8)、厌氧共代谢反应室(24)和沉降室(16)，消毒室(8)的内部前后两侧之间安装有消毒装置，所述消毒室(8)通过导管(10)连通有进水管(11)，导管(10)与消毒室(8)的连接处设有第一流量控制阀(9)，所述消毒室(8)的内部右侧设有第一水质检测仪(20)，厌氧共代谢反应室(24)的内部右侧设有第二水质检测仪(19)，所述厌氧共代谢反应室(24)通过导管(10)与消毒室(8)连通，导管(10)的端部设有第二流量控制阀(17)，所述导管(10)与消毒室(8)的连接处设有污水过滤器(18)，污水过滤器(18)分布在消毒室(8)的内部，所述厌氧共代谢反应室(24)的内部分别设有传感装置和调节装置，厌氧共代谢反应室(24)通过导管(10)与沉降室(16)连通，且导管(10)的端部设有第三流量控制阀(15)，所述沉降室(16)的右侧连通有出水管(7)，所述壳体(6)的左侧分别设有智能处理器(12)和第二无线收发器(13)，第二无线收发器(13)和第一无线收发器(5)无线连接，所述智能处理器(12)分别与第二无线收发器(13)、第一流量控制阀(9)、第三流量控制阀(15)、第二流量控制阀(17)、污水过滤器(18)、第二水质检测仪(19)和第一水质检测仪(20)电连接。

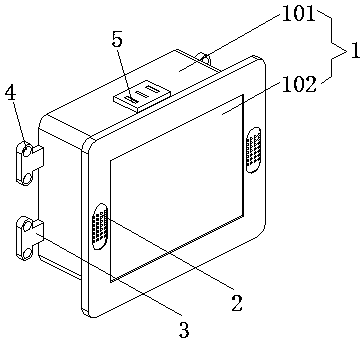

2.根据权利要求1所述的一种基于远程控制的污水监测和处理系统，其特征在于：所述远程监控装置(1)包括监控主机(101)，第一无线收发器(5)分布在监控主机(101)的顶端，所述监控主机(101)的一侧设有触摸显示屏(102)，触摸显示屏(102)的一侧设有报警器(2)，所述报警器(2)和触摸显示屏(102)均电连接监控主机(101)。
3.根据权利要求2所述的一种基于远程控制的污水监测和处理系统，其特征在于：所述监控主机(101)的两侧设有固定支架(3)，固定支架(3)的一侧设有安装孔(4)。
4.根据权利要求1所述的一种基于远程控制的污水监测和处理系统，其特征在于：所述消毒装置包括驱动器(23)，驱动器(23)的一侧设有紫外线杀菌灯(21)，且紫外线杀菌灯(21)上套接有石英管(22)，所述驱动器(23)分别电连接智能处理器(12)和紫外线杀菌灯(21)。
5.根据权利要求1所述的一种基于远程控制的污水监测和处理系统，其特征在于：所述传感装置包括传感器安装支架(25)，传感器安装支架(25)分布在厌氧共代谢反应室(24)的内部右侧，所述传感器安装支架(25)的一侧分别设有液体浓度传感器(26)和温度传感器(27)，液体浓度传感器(26)和温度传感器(27)均电连接智能处理器(12)。
6.根据权利要求1所述的一种基于远程控制的污水监测和处理系统，其特征在于：所述调节装置包括加热器(14)，加热器(14)分布在厌氧共代谢反应室(24)的内侧底部，所述壳体(6)的前侧通过L型连接杆(31)连接有营养液存储箱(30)，营养液存储箱(30)通过螺纹软管(29)与厌氧共代谢反应室(24)连通，且螺纹软管(29)与厌氧共代谢反应室(24)的连接处设有电磁阀(28)，电磁阀(28)和加热器(14)均电连接智能处理器(12)。
说明书
一种基于远程控制的污水监测和处理系统
技术领域
本实用新型涉及污水监测和处理系统技术领域，具体为一种基于远程控制的污水监测和处理系统。
背景技术
生活污水是人类在日常生活中使用过的，并被生活废料所污染的水，其水质、水量随季节而变化，一般夏季用水相对较多，浓度低，冬季相应量少，浓度高，生活污水一般不含有毒物质，但是它有适合微生物繁殖的条件，含有大量的病原体，从卫生角度来看有一定的危害性，因为含污染物总量或浓度较高，达不到排放标准，必须经过人工强化处理之后才允许排放，传统的污水处理系统对水质监控不到位，不能够进行及时调整，且其对污水处理效果差。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种基于远程控制的污水监测和处理系统，对水质监控到位，能够进行及时调整，且在系统运行出现问题导致排水超标时，能及时进行反馈和维护，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种基于远程控制的污水监测和处理系统，包括远程监控装置和壳体，所述远程监控装置的顶端设有第一无线收发器，远程监控装置分别与第一无线收发器和外接电源电连接，所述壳体的内部从上到下依次设有消毒室、厌氧共代谢反应室和沉降室，消毒室的内部前后两侧之间安装有消毒装置，所述消毒室通过导管连通有进水管，导管与消毒室的连接处设有第一流量控制阀，所述消毒室的内部右侧设有第一水质检测仪，厌氧共代谢反应室的内部右侧设有第二水质检测仪，所述厌氧共代谢反应室通过导管与消毒室连通，导管的端部设有第二流量控制阀，所述导管与消毒室的连接处设有污水过滤器，污水过滤器分布在消毒室的内部，所述厌氧共代谢反应室的内部分别设有传感装置和调节装置，厌氧共代谢反应室通过导管与沉降室连通，且导管的端部设有第三流量控制阀，所述沉降室的右侧连通有出水管，所述壳体的左侧分别设有智能处理器和第二无线收发器，第二无线收发器和第一无线收发器无线连接，所述智能处理器分别与第二无线收发器、第一流量控制阀、第三流量控制阀、第二流量控制阀、污水过滤器、第二水质检测仪和第一水质检测仪电连接。
所述远程监控装置包括监控主机，第一无线收发器分布在监控主机的顶端，所述监控主机的一侧设有触摸显示屏，触摸显示屏的一侧设有报警器，所述报警器和触摸显示屏均电连接监控主机。
作为本实用新型的一种优选技术方案，所述监控主机的两侧设有固定支架，固定支架的一侧设有安装孔。
作为本实用新型的一种优选技术方案，所述消毒装置包括驱动器，驱动器的一侧设有紫外线杀菌灯，且紫外线杀菌灯上套接有石英管，所述驱动器分别电连接智能处理器和紫外线杀菌灯。
作为本实用新型的一种优选技术方案，所述传感装置包括传感器安装支架，传感器安装支架分布在厌氧共代谢反应室的内部右侧，所述传感器安装支架的一侧分别设有液体浓度传感器和温度传感器，液体浓度传感器和温度传感器均电连接智能处理器。
作为本实用新型的一种优选技术方案，所述调节装置包括加热器，加热器分布在厌氧共代谢反应室的内侧底部，所述壳体的前侧通过L型连接杆连接有营养液存储箱，营养液存储箱通过螺纹软管与厌氧共代谢反应室连通，且螺纹软管与厌氧共代谢反应室的连接处设有电磁阀，电磁阀和加热器均电连接智能处理器。
与现有技术相比，本实用新型的有益效果是：本基于远程控制的污水监测和处理系统通过水质检测仪对水质进行全面监测，并通过远程监控装置对监控信息进行分析处理，进行及时调整，其通过消毒装置、厌氧共代谢反应装置和沉降室来对污水进行处理，能够对水中的病原体以及有机物进行有效清除，提高污水处理的能力。
