申请日2016.11.03
公开(公告)日2017.05.24
IPC分类号E03F5/22
摘要
本实用新型公开了一种内衬型污水提升装置，包括槽钢底架、不锈钢外壳、内衬塑料箱体、侧排板夹、侧排板、螺栓螺母、长型箱盖保护板、短型箱盖保护板、箱盖塑料内衬套A、箱盖塑料内衬套B、不锈钢箱盖B、不锈钢箱盖A、箱盖固定板、底板、水泵、耦杆、水泵密封挂件、耦合、止回阀、弯头、内管、三通和出水管;本实用新型提供一种内衬型污水提升装置，结构新颖;达到集水、蓄水、和排水的目的，本实用新型采用不锈钢内衬塑料的结构，双层结构使得箱体更加坚固;采用外壳拼装方式，拆开后每个部件重量较轻，使得装置十分方便搬运;采用悬挂的方式安装水泵，使得水泵方便提携拆取。
权利要求书
1.一种内衬型污水提升装置，包括槽钢底架、不锈钢外壳、内衬塑料箱体、侧排板夹、侧排板、螺栓螺母、长型箱盖保护板、短型箱盖保护板、箱盖塑料内衬套A、箱盖塑料内衬套B、不锈钢箱盖B、不锈钢箱盖A、箱盖固定板、底板、水泵、耦杆、水泵密封挂件、耦合、止回阀、弯头、内管、三通和出水管; 其特征在于，所述槽钢底架上设置有不锈钢外壳，所述不锈钢外壳采用外壳拼装方式组装而成，并通过螺栓螺母固定连接;不锈钢外壳内设置有内衬塑料箱体，所述不锈钢外壳外侧设置有侧排板，所述侧排板5通过侧排板夹固定在不锈钢外壳侧边对角处;并通过螺栓螺母固定连接;所述不锈钢外壳顶部设置分别有长型箱盖保护板和短型箱盖保护板;不锈钢外壳顶部对应设置有不锈钢箱盖B和不锈钢箱盖A;所述不锈钢箱盖B和不锈钢箱盖A固定在箱盖固定板;所述内衬塑料箱体内设置有底板;所述底板上设置有水泵;所述水泵上依次设置连接有耦合、止回阀、弯头、内管、三通和出水管，出水管穿过不锈钢箱盖A，组成的排水管路。
2.根据权利要求1所述的内衬型污水提升装置，其特征在于，所述不锈钢外壳为矩形壳体结构。
3.根据权利要求1所述的内衬型污水提升装置，其特征在于，所述不锈钢箱盖B和不锈钢箱盖A对应设置有箱盖塑料内衬套A和箱盖塑料内衬套B。
4.根据权利要求1所述的内衬型污水提升装置，其特征在于，所述水泵采用悬挂的方式安装。
说明书
一种内衬型污水提升装置
技术领域
传统污水提升装置，结构呆板，功能单一不能同时实现集水、蓄水、和排水的功能，另外传统污水提升装置结构不稳定，不够坚固;容易损坏;不方便远距离装运;内部结构复杂，发生故障时不便检修，特别是水泵不便维修。
背景技术
传统污水提升装置，结构呆板，功能单一不能同时实现集水、蓄水、和排水的功能，另外传统污水提升装置结构不稳定，不够坚固;容易损坏;不方便远距离装运;内部结构复杂，发生故障时不便检修，特别是水泵不便维修。
发明内容
本实用新型的目的在于提供一种内衬型污水提升装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

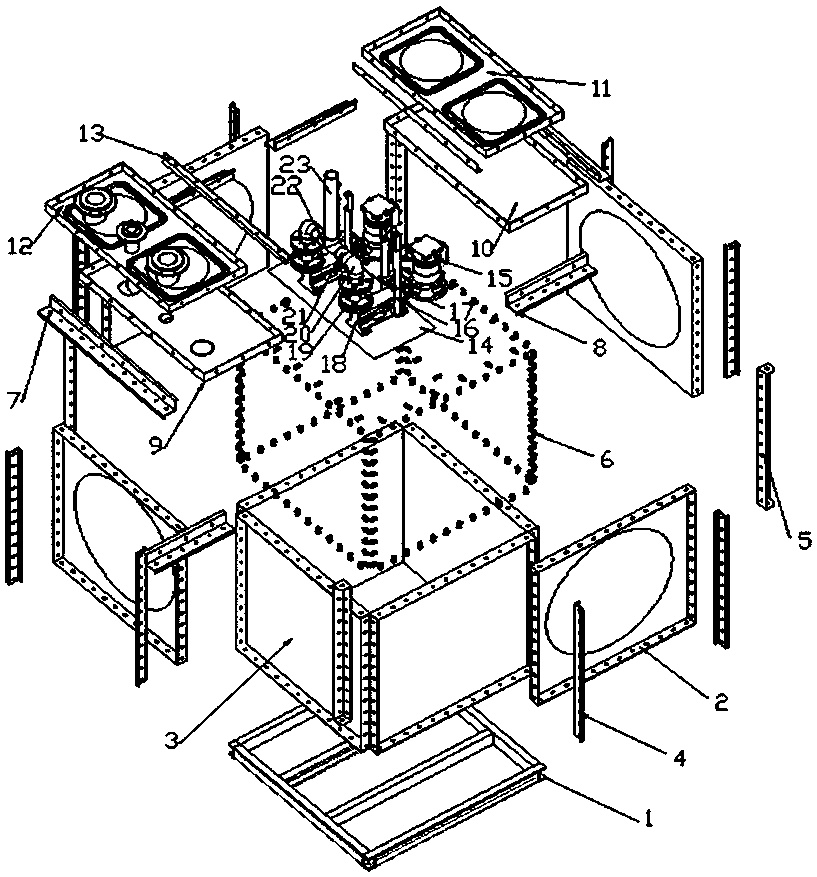

一种内衬型污水提升装置，包括槽钢底架、不锈钢外壳、内衬塑料箱体、侧排板夹、侧排板、螺栓螺母、长型箱盖保护板、短型箱盖保护板、箱盖塑料内衬套A、箱盖塑料内衬套B、不锈钢箱盖B、不锈钢箱盖A、箱盖固定板、底板、水泵、耦杆、水泵密封挂件、耦合、止回阀、弯头、内管、三通和出水管;所述槽钢底架上设置有不锈钢外壳，所述不锈钢外壳采用外壳拼装方式组装而成，并通过螺栓螺母固定连接;不锈钢外壳内设置有内衬塑料箱体，所述不锈钢外壳外侧设置有侧排板，所述侧排板5通过侧排板夹固定在不锈钢外壳侧边对角处;并通过螺栓螺母固定连接;所述不锈钢外壳顶部设置分别有长型箱盖保护板和短型箱盖保护板;不锈钢外壳顶部对应设置有不锈钢箱盖B和不锈钢箱盖A;所述不锈钢箱盖B和不锈钢箱盖A固定在箱盖固定板;所述内衬塑料箱体内设置有底板;所述底板上设置有水泵;所述水泵上依次设置连接有耦合、止回阀、弯头、内管、三通和出水管，出水管穿过不锈钢箱盖A，组成的排水管路。
作为本实用新型进一步的方案：所述不锈钢外壳为矩形壳体结构。
作为本实用新型再进一步的方案：所述不锈钢箱盖B和不锈钢箱盖A对应设置有箱盖塑料内衬套A和箱盖塑料内衬套B。
作为本实用新型再进一步的方案：所述水泵采用悬挂的方式安装。
与现有技术相比，本实用新型的有益效果是：本实用新型提供一种内衬型污水提升装置，结构新颖;达到集水、蓄水、和排水的目的，本实用新型采用不锈钢内衬塑料的结构，双层结构使得箱体更加坚固;采用外壳拼装方式，拆开后每个部件重量较轻，使得装置十分方便搬运;采用悬挂的方式安装水泵，使得水泵方便提携拆取。
