申请日2016.11.03
公开(公告)日2017.08.11
IPC分类号E03F5/22
摘要
本实用新型公开了一种新型反冲洗污水提升装置，包括不锈钢箱体、不锈钢底板、水泵、水泵挂钩、耦合、止回阀、卡箍、分流管、不锈钢箱盖、U型水管、变径出水管和冲洗进水管;本实用新型提供一种新型反冲洗污水提升装置，结构新颖;工作时，污水从反冲洗进水管进入不锈钢箱体，污水被储存在不锈钢箱体内，水泵将污水从水泵、水泵挂钩、耦合、止回阀、分流管、U型水管和变径出水管组成的出水路径排出不锈钢箱体，同时将污水排至反冲洗进水管，将反冲洗进水管的管壁上面的残渣冲洗掉，达到排水和冲洗的效果;本实用新型在普通污水提升装置的基础上，加上反冲洗功能;一根进水管既能进水，又能被冲刷，反复循环抽打冲涮管道，防止堵塞。
权利要求书
1.一种新型反冲洗污水提升装置，包括不锈钢箱体、不锈钢底板、水泵、水泵挂钩、耦合、止回阀、卡箍、分流管、不锈钢箱盖、U型水管、变径出水管和冲洗进水管;其特征在于，所述不锈钢箱体内设置有不锈钢底板，不锈钢底板上左右对称安装有水泵，水泵上均设置依次连接有水泵挂钩、耦合和止回阀;两止回阀端部设置并连接有分流管;两分流管另一端设置连接有U型水管;所述U型水管长端与变径出水管连接，组成出水路径;U型水管短端上设置连接有反冲洗进水管;反冲洗进水管固定安装在不锈钢箱体顶部形成进水口。
2.根据权利要求1所述的新型反冲洗污水提升装置，其特征在于，所述止回阀和分流管的两支管之间通过卡箍连接。
3.根据权利要求1所述的新型反冲洗污水提升装置，其特征在于，所述反冲洗进水管内外表面均防锈处理。
说明书
一种新型反冲洗污水提升装置
技术领域
本实用新型涉及污水处理技术领域，具体是一种新型反冲洗污水提升装置。
背景技术
传统的反冲洗污水提升装置，结构复杂，整体装置和内部部件拆装维修不方便;安全防暴性差，受外部因素影响较大;结构不稳固，外观单调;装置不轻便，难便携;制作成本高，经济实用;另外传统反冲洗污水提升装置不能有效避免排水时的管路堵塞;而维护成本较高。
发明内容
本实用新型的目的在于提供一种新型反冲洗污水提升装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

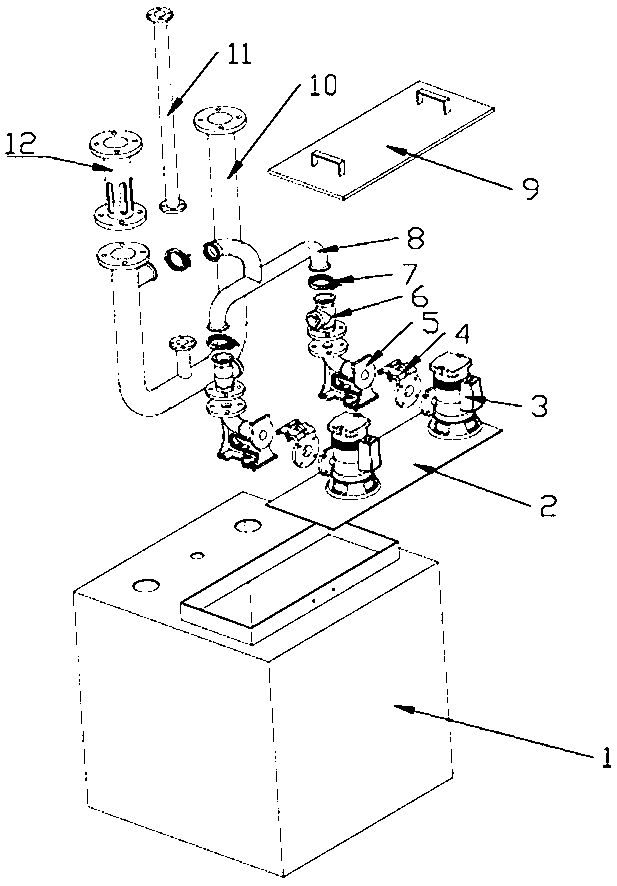

一种新型反冲洗污水提升装置，包括不锈钢箱体、不锈钢底板、水泵、水泵挂钩、耦合、止回阀、卡箍、分流管、不锈钢箱盖、U型水管、变径出水管和冲洗进水管;所述不锈钢箱体内设置有不锈钢底板，不锈钢底板上左右对称安装有水泵，水泵上均设置依次连接有水泵挂钩、耦合和止回阀;两止回阀端部设置并连接有分流管;两分流管另一端设置连接有U型水管;所述U型水管长端与变径出水管连接，组成出水路径;U型水管短端上设置连接有反冲洗进水管;反冲洗进水管固定安装在不锈钢箱体顶部形成进水口。
作为本实用新型进一步的方案：所述止回阀和分流管的两支管之间通过卡箍连接。
作为本实用新型再进一步的方案：所述反冲洗进水管内外表面均防锈处理。
与现有技术相比，本实用新型的有益效果是：本实用新型提供一种新型反冲洗污水提升装置，结构新颖;工作时，污水从反冲洗进水管进入不锈钢箱体，污水被储存在不锈钢箱体内，当水位到达一定高度，水泵启动，将污水从水泵、水泵挂钩、耦合、止回阀、分流管、U型水管和变径出水管组成的出水路径排出不锈钢箱体，同时将污水排至反冲洗进水管，将反冲洗进水管的管壁上面的残渣冲洗掉，达到排水和冲洗的效果;本实用新型在普通污水提升装置的基础上，加上反冲洗功能;一根进水管既能进水，又能被冲刷，防止了堵塞;核心是能使污水反复循环抽打，冲涮管道垃圾，防堵塞管路;综合起来本实用新型具有以下几个方面优点：1.整体装置和内部部件拆装维修方便;2.安全防暴，受外部因素影响较小;3.结构稳固，外观精美;4.装置小巧轻便，很便携;5.成本低，经济实用;6.能有效避免排水时的管路堵塞;7.维护成本大大降低。
