申请日2016.12.20
公开(公告)日2017.07.28
IPC分类号B01D29/27
摘要
本实用新型公开了一种水泵输送式过滤袋水处理设备，包括过滤筒，过滤筒的内部为空腔结构，过滤筒的端部设有支撑架，过滤筒的端部位置设有端口，端口设有限位块，端口连接有过滤袋，过滤袋设置在过滤筒内;支撑架的端部设有限位片，限位片的端部设有导流片，导流片的下部之间设有引流口;引流口设置在端口的上方。本实用新型通过导流片可以使水通过端口快速倒入过滤袋内，通过过滤袋可以方便对水进行过滤，通过出液泵可以方便过滤后的水输出。

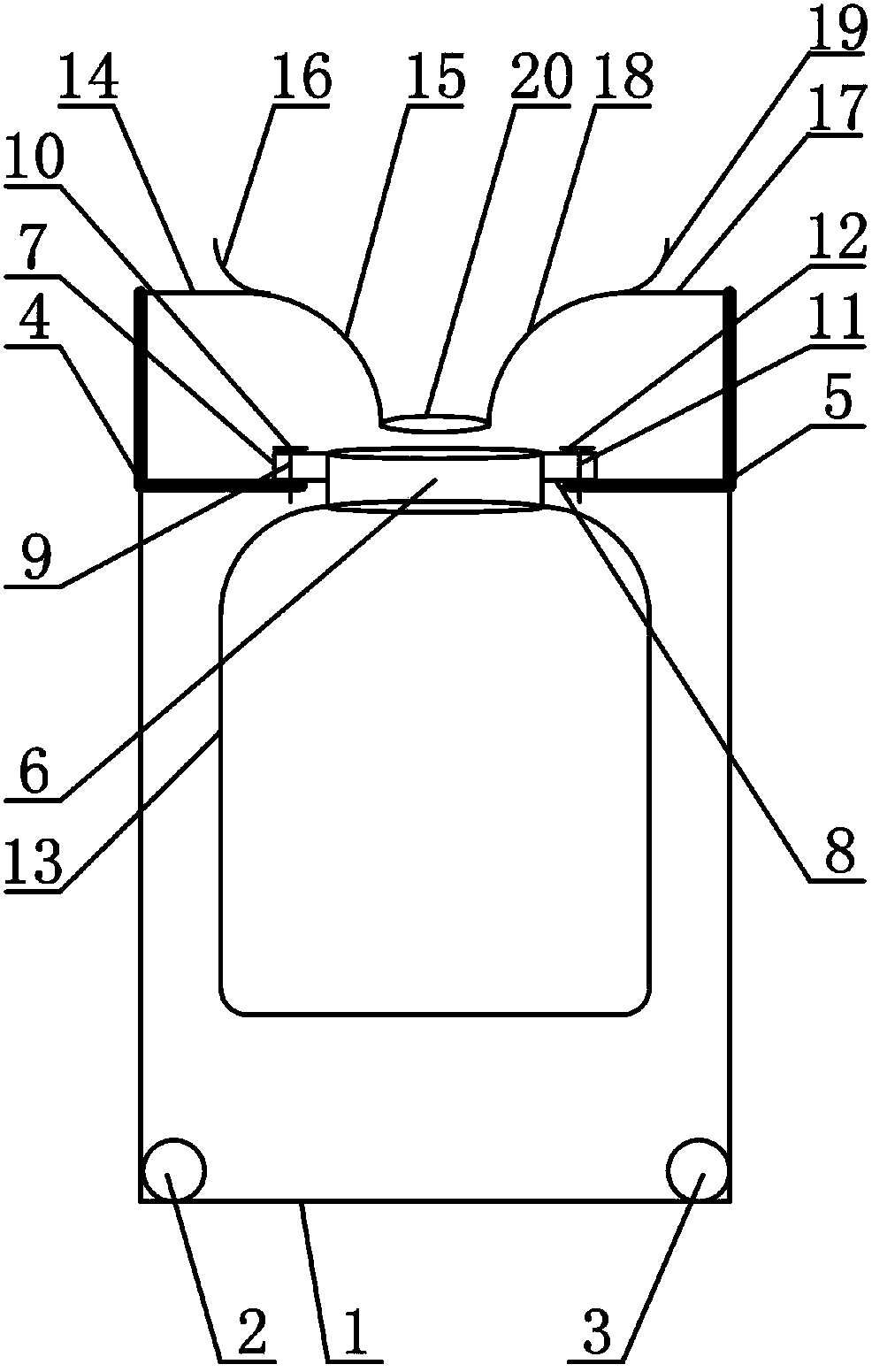

摘要附图
权利要求书
1.一种水泵输送式过滤袋水处理设备，包括过滤筒，其特征在于：过滤筒的内部为空腔结构，过滤筒的底部一侧设有第一出液泵，过滤筒的底部另一侧设有第二出液泵，过滤筒的端部一侧设有第一支撑架，第一支撑架的横截面为L型形状，过滤筒的端部另一侧设有第二支撑架，第二支撑架的横截面为L型形状，过滤筒的端部位置设有端口，端口的一侧设有第一限位块，端口的另一侧设有第二限位块，第一限位块与第一支撑架之间设有第一固定螺栓，第一固定螺栓的端部上设有第一扣片，第一扣片设置在第一限位块上，第二限位块与第二支撑架之间设有第二固定螺栓，第二固定螺栓的端部上设有第二扣片，第二扣片设置在第二限位块上;端口连接有过滤袋，过滤袋设置在过滤筒内;第一支撑架的端部设有第一限位片，第二支撑架的端部设有第二限位片，第一限位片的端部设有第一导流片，第二限位片的端部设有第二导流片，第二导流片与第一导流片的下部之间设有引流口;引流口设置在端口的上方。
2.根据权利要求1所述的水泵输送式过滤袋水处理设备，其特征在于：第一导流片的上部设有第一延展片。
3.根据权利要求2所述的水泵输送式过滤袋水处理设备，其特征在于：第一延展片与第一导流片为一体结构。
4.根据权利要求1所述的水泵输送式过滤袋水处理设备，其特征在于：第二导流片的上部设有第二延展片。
5.根据权利要求4所述的水泵输送式过滤袋水处理设备，其特征在于：第二延展片与第二导流片为一体结构。
说明书
一种水泵输送式过滤袋水处理设备
【技术领域】
本实用新型涉及一种水处理设备，特别涉及一种水泵输送式过滤袋水处理设备。
【背景技术】
过滤袋作为过滤元件，过滤袋引是过滤过程中的关键一环，滤袋品质在很大程度上决定了用户有过滤效果;过滤袋选用世界知名企业所生产的滤布，配以专利结构环口，采用专业生产设备制造;滤袋材质多样、规格齐全;可以针对性的满足各个领域的应用。除尘袋是指袋式除尘器中配套的布袋，有除尘布制成。在火力发电，钢铁，以及水泥行业的生产过程中，会产生大量的灰尘，从而造成对大气的严重污染，所以，国家对这类企业的大气排放制定了严格的要求，而袋式除尘是广泛使用的一种理想除尘方式，除尘袋被称为袋式除尘器的心脏，对于除尘效果起到非常重要的作用。决定除尘袋质量的两个重要方面是除尘布的质量，如耐高温指标，过滤精度，透气量。现有的过滤袋不方便对水进行快速过滤处理。
【实用新型内容】
本实用新型的主要目的在于提供一种通过导流片可以使水通过端口快速倒入过滤袋内，通过过滤袋可以方便对水进行过滤，通过出液泵可以方便过滤后的水输出的水泵输送式过滤袋水处理设备。
为实现上述目的，本实用新型采取的技术方案为：
一种水泵输送式过滤袋水处理设备，包括过滤筒，过滤筒的内部为空腔结构，过滤筒的底部一侧设有第一出液泵，过滤筒的底部另一侧设有第二出液泵，过滤筒的端部一侧设有第一支撑架，第一支撑架的横截面为L型形状，过滤筒的端部另一侧设有第二支撑架，第二支撑架的横截面为L型形状，过滤筒的端部位置设有端口，端口的一侧设有第一限位块，端口的另一侧设有第二限位块，第一限位块与第一支撑架之间设有第一固定螺栓，第一固定螺栓的端部上设有第一扣片，第一扣片设置在第一限位块上，第二限位块与第二支撑架之间设有第二固定螺栓，第二固定螺栓的端部上设有第二扣片，第二扣片设置在第二限位块上;端口连接有过滤袋，过滤袋设置在过滤筒内;第一支撑架的端部设有第一限位片，第二支撑架的端部设有第二限位片，第一限位片的端部设有第一导流片，第二限位片的端部设有第二导流片，第二导流片与第一导流片的下部之间设有引流口;引流口设置在端口的上方。
进一步地，所述第一导流片的上部设有第一延展片。
进一步地，所述第一延展片与第一导流片为一体结构。
进一步地，所述第二导流片的上部设有第二延展片。
进一步地，所述第二延展片与第二导流片为一体结构。
与现有技术相比，本实用新型具有如下有益效果：通过过滤筒可以方便储物过滤袋;过滤袋通过端口安装在过滤筒的端部位置，第一固定螺栓可以使第一限位块与第一支撑架固定更加牢固，第二固定螺栓可以使第二限位块与第二支撑架固定更加牢固，从而可以使端口牢固地安装在过滤筒的端部位置;使用者可以将水倒入过滤袋内，通过第一导流片与第二导流片可以使水通过端口快速倒入过滤袋内，通过过滤袋可以方便对水进行过滤，通过第一出液泵与第二出液泵可以方便过滤后的水输出。
