申请日2016.12.20
公开(公告)日2017.07.28
IPC分类号B01D29/27
摘要
本实用新型公开了一种溪水处理用过滤布水渗透设备，包括过滤袋，过滤袋的端部设有进水口;进水口设有导流片，导流片为弧面形状，导流片的下端设置在进水口的侧壁位置，导流片的上端为自由端;过滤袋的底部一侧设有第一张紧滚筒，过滤袋的底部另一侧设有第二张紧滚筒，第一张紧滚筒与第二张紧滚筒连接有过滤布，过滤布的下侧设有延展滚筒。本实用新型可以通过延展滚筒对过滤布进行铺展，通过过滤布可以方便对过滤后的水流进行再次过滤，从而达到提高了过滤处理的效率。

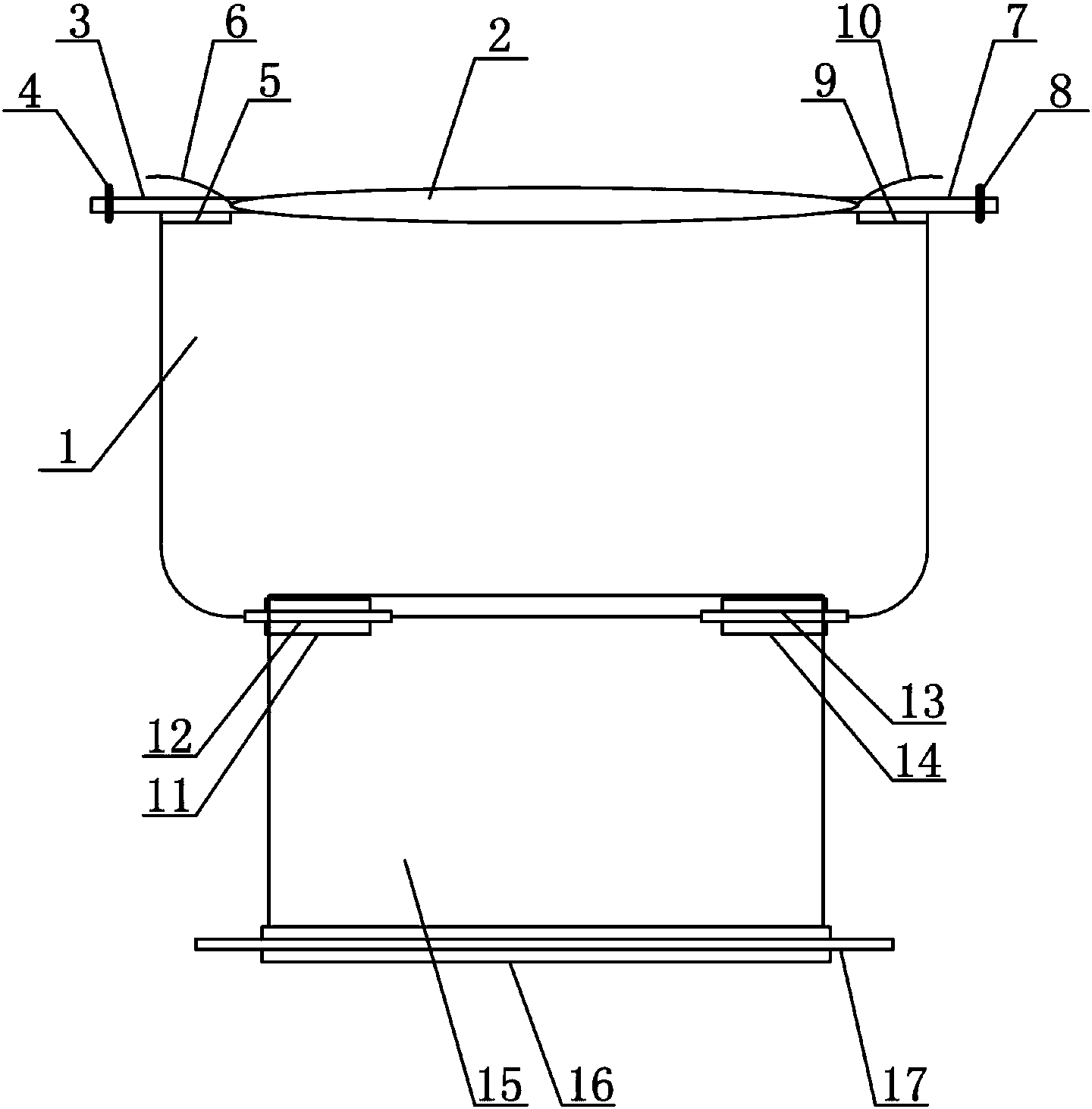

摘要附图
权利要求书
1.一种溪水处理用过滤布水渗透设备，包括过滤袋，其特征在于：过滤袋的端部设有进水口;过滤袋的端部一侧设有第一固定片，第一固定片上设有第一固定螺栓，第一固定螺栓与第一固定片通过螺纹连接，进水口的一侧设有第一导流片，第一导流片为弧面形状，第一导流片的下端设置在进水口的侧壁位置，第一导流片的上端为自由端;过滤袋的端部另一侧设有第二固定片，第二固定片上设有第二固定螺栓，第二固定螺栓与第二固定片通过螺纹连接，进水口的另一侧设有第二导流片，第二导流片为弧面形状，第二导流片的下端设置在进水口的侧壁位置，第二导流片的上端为自由端;过滤袋的底部一侧设有第一张紧滚筒，过滤袋的底部另一侧设有第二张紧滚筒，第一张紧滚筒与第二张紧滚筒连接有过滤布，过滤布的下侧设有延展滚筒。
2.根据权利要求1所述的溪水处理用过滤布水渗透设备，其特征在于：延展滚筒与过滤布之间设有延展轴。
3.根据权利要求1所述的溪水处理用过滤布水渗透设备，其特征在于：过滤袋与第一固定片的底部之间设有第一固定座。
4.根据权利要求1所述的溪水处理用过滤布水渗透设备，其特征在于：第一张紧滚筒通过第一安装轴安装在过滤袋的底部。
5.根据权利要求1所述的溪水处理用过滤布水渗透设备，其特征在于：第二张紧滚筒通过第二安装轴安装在过滤袋的底部。
6.根据权利要求1所述的溪水处理用过滤布水渗透设备，其特征在于：过滤袋与第二固定片之间设有第二固定座。
说明书
一种溪水处理用过滤布水渗透设备
【技术领域】
本实用新型涉及一种渗透设备，特别涉及一种溪水处理用过滤布水渗透设备。
【背景技术】
过滤布主要包括：涤纶滤布，丙纶滤布，锦纶滤布，维纶滤布。过滤布材质性能：耐酸、耐弱碱。耐磨性、耐腐性、回复性很好，导电性能很差。涤纶类纤维耐温一般都在130---150℃，该产品具有普通毡类滤布特有的优点外，而且耐磨性非常好，具有很高的性价比而成为毡类滤料中使用量最大的品种。过滤性能：丙纶短纤维，纤维短，纺成的纱丝带毛;丙纶长纤维，纤维长，形成的纱丝光滑，所以丙纶短纤维织造成的工业用布，布面带毛，粉末过滤和压力过滤效果均比长纤维好。而丙纶长纤维织造成的工业用布，布面光滑，透气性能好。现有的过滤布不方便进行布置，不方便对溪水进行导流以及过滤处理。
【实用新型内容】
本实用新型的主要目的在于提供一种可以通过延展滚筒对过滤布进行铺展，通过过滤布可以方便对过滤后的水流进行再次过滤，从而达到提高了过滤处理的效率的溪水处理用过滤布水渗透设备。
为实现上述目的，本实用新型采取的技术方案为：
一种溪水处理用过滤布水渗透设备，包括过滤袋，过滤袋的端部设有进水口;过滤袋的端部一侧设有第一固定片，第一固定片上设有第一固定螺栓，第一固定螺栓与第一固定片通过螺纹连接，进水口的一侧设有第一导流片，第一导流片为弧面形状，第一导流片的下端设置在进水口的侧壁位置，第一导流片的上端为自由端;过滤袋的端部另一侧设有第二固定片，第二固定片上设有第二固定螺栓，第二固定螺栓与第二固定片通过螺纹连接，进水口的另一侧设有第二导流片，第二导流片为弧面形状，第二导流片的下端设置在进水口的侧壁位置，第二导流片的上端为自由端;过滤袋的底部一侧设有第一张紧滚筒，过滤袋的底部另一侧设有第二张紧滚筒，第一张紧滚筒与第二张紧滚筒连接有过滤布，过滤布的下侧设有延展滚筒。
进一步地，所述延展滚筒与过滤布之间设有延展轴。
进一步地，所述过滤袋与第一固定片的底部之间设有第一固定座。
进一步地，所述第一张紧滚筒通过第一安装轴安装在过滤袋的底部。
进一步地，所述第二张紧滚筒通过第二安装轴安装在过滤袋的底部。
进一步地，所述过滤袋与第二固定片之间设有第二固定座。
与现有技术相比，本实用新型具有如下有益效果：可以将该渗透设备安装在溪水汇集口位置;通过第一固定片与第二固定片可以方便对该过滤袋的端部进行安装，通过进水口可以方便溪水的流入，通过过滤袋可以方便对水进行过滤处理;使用者可以通过延展滚筒对过滤布进行铺展，通过过滤布可以方便对过滤后的水流进行再次过滤，从而达到提高了过滤处理的效率。
