申请日2016.12.17
公开(公告)日2017.06.30
IPC分类号F16L5/02; F16L58/08; F16L58/02
摘要
本实用新型涉及一种地埋管穿底板防水处理单元，包括固定板，所述固定板上纵向均匀插接有埋管，所述埋管的外侧套装有防水钢套管，所述防水钢套管设置在固定板的下方，所述防水钢套管的内腔上下两端均设置有橡胶止水环，所述橡胶止水环套接在埋管的上下端外侧。本实用新型通过防水钢套管的设置，使地埋管穿底板时有效的解决了渗水、漏水的问题，防水钢套管的外壁中部设置有止水翼环，相邻的两组所述止水翼环交错排列，便于混凝土的浇筑，防止水从防水钢套管的外部渗入，防水钢套管的内腔上下两端均设置有橡胶止水环，防止水从防水钢套管的内部渗入。

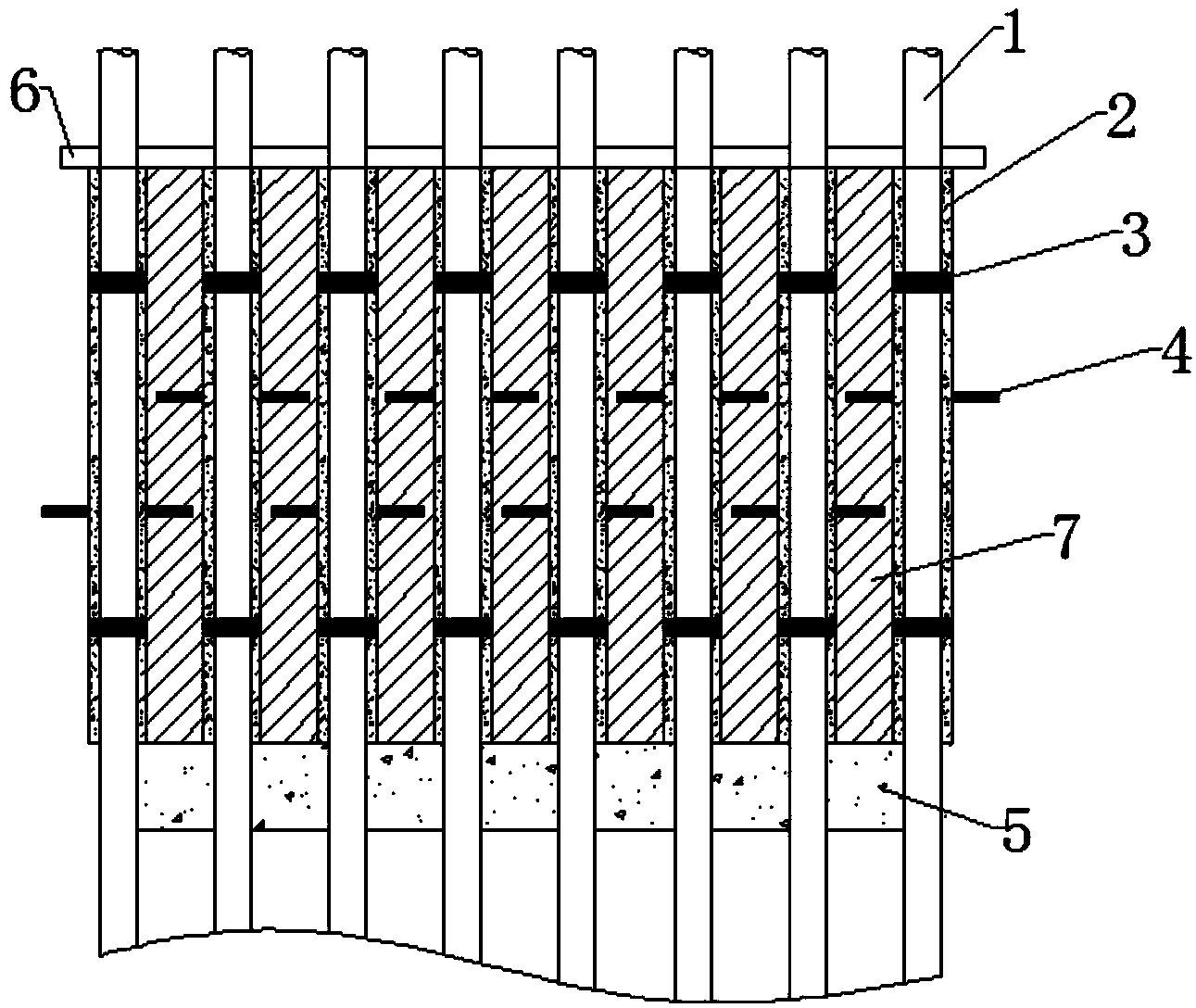

摘要附图
权利要求书
1.一种地埋管穿底板防水处理单元，包括固定板(6)，其特征在于，所述固定板(6)上纵向均匀插接有埋管(1)，所述埋管(1)的外侧套装有防水钢套管(2)，所述防水钢套管(2)设置在固定板(6)的下方，所述防水钢套管(2)的内腔上下两端均设置有橡胶止水环(3)，所述橡胶止水环(3)套接在埋管(1)的上下端外侧，所述防水钢套管(2)的外壁中部设置有止水翼环(4)，每相邻的两组所述止水翼环(4)交错排列，每两组所述防水钢套管(2)之间均设置有水泥填充层(7)，所述水泥填充层(7)的底部设置有石灰垫层(5)。
2.根据权利要求1所述的一种地埋管穿底板防水处理单元，其特征在于，所述防水钢套管(2)的内腔开设有凹槽(21)，所述橡胶止水环(3)设置在凹槽(21)的内腔，所述橡胶止水环(3)的内部横向均匀设置有密封条(31)，所述橡胶止水环(3)的外侧套接有粘接层(32)，且橡胶止水环(3)通过粘接层(32)与凹槽(21)的内壁连接。
3.根据权利要求1所述的一种地埋管穿底板防水处理单元，其特征在于，所述防水钢套管(2)的底部套接有橡胶密封垫(22)，所述橡胶密封垫(22)的外侧套接有尼龙扎带(23)。
4.根据权利要求1所述的一种地埋管穿底板防水处理单元，其特征在于，所述防水钢套管(2)的外壁电镀有镍合金防腐蚀层(24)，所述防水钢套管(2)的内壁涂有防锈油漆层(25)。
5.根据权利要求1所述的一种地埋管穿底板防水处理单元，其特征在于：所述埋管(1)为PE管。
说明书
一种地埋管穿底板防水处理单元
技术领域
本实用新型涉及土壤源热泵技术领域，具体为一种地埋管穿底板防水处理单元。
背景技术
土壤源热泵是利用地下常温土壤温度相对稳定的特性，通过深埋于建筑物周围的管路系统与建筑物内部完成热交换的装置，冬季从土壤中取热，向建筑物供暖;夏季向土壤排热，为建筑物制冷，它以土壤作为热源、冷源，通过高效热泵机组向建筑物供热或供冷，高效热泵机组的能效比一般能达到4.0kw/kw以上，与传统的冷水机组加锅炉的配置相比，全年能耗可节省40%左右，初投资偏高，机房面积较小，节省常规系统冷却塔可观的耗水量，运行费用低，不产生任何有害物质，对环境无污染，实现了环保的功效，土壤源热泵技术应用中，为节省土地，在地下室底板下埋管的项目逐渐增多，水平管连接分集水器时需要穿过底板，而底板的防水对建筑工程来说是非常重要的，因此解决防水问题成为土壤源热泵系统应用的要点，地埋管穿底板防水处理单元解决了建筑下埋管的难点，使更多的建筑可采用土壤源热泵系统，从而扩大土壤源热泵技术的应用范围和市场，一般的地埋管穿底板时间长会出现渗水漏水的情况，降低埋管的使用寿命，基于此，本实用新型设计了一种地埋管穿底板防水处理单元，以解决上述问题。
实用新型内容
为解决上述问题，本实用新型的目的在于提供一种地埋管穿底板防水处理单元，以解决上述背景技术中提出的一般的地埋管穿底板时时间长会出现渗水漏水的情况，降低埋管的使用寿命的问题。
为实现上述目的，本实用新型采取的技术方案为：一种地埋管穿底板防水处理单元，包括固定板，所述固定板上纵向均匀插接有埋管，所述埋管的外侧套装有防水钢套管，所述防水钢套管设置在固定板的下方，所述防水钢套管的内腔上下两端均设置有橡胶止水环，所述橡胶止水环套接在埋管的上下端外侧，所述防水钢套管的外壁中部设置有止水翼环，每相邻的两组所述止水翼环交错排列，每两组所述防水钢套管之间均设置有水泥填充层，所述水泥填充层的底部设置有石灰垫层。
进一步，所述防水钢套管的内腔开设有凹槽，所述橡胶止水环设置在凹槽的内腔，所述橡胶止水环的内部横向均匀设置有密封条，所述橡胶止水环的外侧套接有粘接层，且橡胶止水环通过粘接层与凹槽的内壁连接。
其中，所述防水钢套管的底部套接有橡胶密封垫，所述橡胶密封垫的外壁套接有尼龙扎带。
其中，所述防水钢套管的外壁电镀有镍合金防腐蚀层，所述防水钢套管的内壁涂有防锈油漆层。
优选地，所述埋管为PE管。
与现有技术相比，本实用新型具有如下有益效果：本实用新型通过防水钢套管的设置，使地埋管穿底板时有效的解决了渗水、漏水的问题，防水钢套管的外壁中部设置有止水翼环，相邻的两组所述止水翼环交错排列，便于混凝土的浇筑。
