申请日2016.10.24
公开(公告)日2017.04.26
IPC分类号C02F9/12
摘要
本实用新型提供一种用于工业废水净化的新型金属回收处理器，包括传送带、磁铁、箱体二、阳极板、阴极板、螺杆、电机、齿轮一、齿轮二、活性炭填料、除臭剂装置以及中和剂装置，传送带上安装磁铁，该设计实现了对工业废水进行预处理，箱体二内部固定阳极板和阴极板，螺杆安装在箱体二内，电机固定在箱体上端，电机上端设置齿轮一，齿轮二固定在螺杆上端，该设计实现了对工业废水中的金属二次回收，活性炭填料安装在除臭剂装置和中和剂装置上方，该设计实现了对工业废水进行酸碱中和，本实用新型使用方便，便于操作，可以对工业废水进行二次处理，可以对工业废水进行酸碱中和，稳定性好，可靠性高。

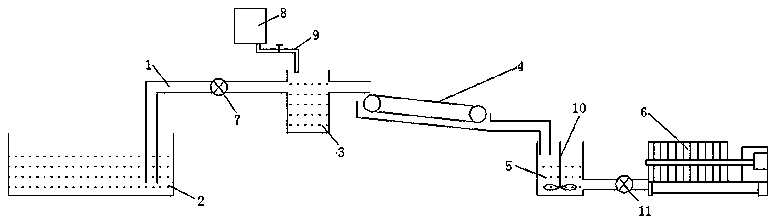

摘要附图
权利要求书
1.一种用于工业废水净化的新型金属回收处理器，包括进水管(1)、铁屑吸附装置(2)、电解装置(3)、污水净化装置(4)以及出水管(5)，其特征在于：所述进水管(1)安装在磁铁吸附装置(2)上端，所述铁屑吸附装置(2)装配在电解装置(3)左侧，所述电解装置(3)安装在污水净化装置(4)左侧，所述铁屑吸附装置(2)通过水管与电解装置(3)相连接，所述电解装置(3)与污水净化装置(4)通过水管相连接，所述污水净化装置(4)右端连接出水管(5);
所述铁屑吸附装置(2)由箱体一(6)、传送带(7)以及磁铁(8)组成，所述传送带(7)上等距安装两个以上磁铁(8)，所述传送带(7)设置在箱体一(6)内，所述传送带(7)左右两端从箱体一(6)内部延伸出，所述箱体一(6)上端连接进水管(1)，所述箱体一(6)右端通过水管与电解装置(3)相连;
所述电解装置(3)由箱体二(9)、阳极板(10)、阴极板(11)、螺杆(12)、电机(13)、齿轮一(14)以及齿轮二(15)组成，所述箱体二(9)内部左壁固定阳极板(10)，所述箱体二(9)内部右壁固定阴极板(11)，所述螺杆(12)安装在箱体二(9)内，所述螺杆(12)穿过箱体二(9)与齿轮二(15)相连，所述螺杆(12)安装在阳极板(10)和阴极板之间(11)，所述电机(13)固定在箱体(9)上端，所述电机(13)上端设置齿轮一(14)，所述齿轮二(15)固定在螺杆(12)上端，所述齿轮一(14)与齿轮二(15)进行齿轮啮合，所述电机(13)装配在螺杆(12)右侧，所述螺杆(12)通过轴承与箱体二(9)上端相连接;
所述污水净化装置(4)由箱体三(16)、活性炭填料(17)、除臭剂装置(18)以及中和剂装置(19)组成，所述除臭剂装置(18)固定在箱体三(16)内部左壁，所述中和剂装置(19)固定在箱体三(16)内部右壁，所述活性炭填料(17)安装在除臭剂装置(18)和中和剂装置(19)上方，所述活性炭填料(17)安装在箱体三(16)内部。
2.根据权利要求1所述的一种用于工业废水净化的新型金属回收处理器，其特征在于：所述传送带(7)呈网状结构。
3.根据权利要求1所述的一种用于工业废水净化的新型金属回收处理器，其特征在于：所述箱体一(6)、箱体二(9)以及箱体三(16)上都开有观察口。
4.根据权利要求1所述的一种用于工业废水净化的新型金属回收处理器，其特征在于：所述箱体三(16)内装有pH计。
5.根据权利要求1所述的一种用于工业废水净化的新型金属回收处理器，其特征在于：所述箱体一(6)右端设有收集箱且收集箱安装在传送带(7)右部下方。
6.根据权利要求1所述的一种用于工业废水净化的新型金属回收处理器，其特征在于：所述箱体二(9)内安装有渗透膜。
7.根据权利要求1所述的一种用于工业废水净化的新型金属回收处理器，其特征在于：所述传送带(7)前后两端对称安装有两个遮挡板。
说明书
一种用于工业废水净化的新型金属回收处理器
技术领域
本实用新型是一种用于工业废水净化的新型金属回收处理器，属于环保技术领域。
背景技术
工业废水包括生产废水和生产污水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。
现有技术中，传统的废水净化装置主要以城市污水净化为主，而专门为工业废水净化的装置较少，而且传统的工业废水净化装置处理废水较为简单，通常只进行一遍废水处理，不对废水进行预处理阶段，造成了工业生产中很大的浪费，传统的工业废水净化装置对于金属处理再回收这方面做得不严格，对废水中的阴阳离子以及金属颗粒吸附不彻底，具有较大的残留，导致金属颗粒随处理过的废水排出，造成了生产成本的提高，传统的工业废水净化装置只对处理过的废水进行消毒处理，而不对废水进行除臭和酸碱度中和处理，导致排出的液体具有难闻的气温以及腐蚀性。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种用于工业废水净化的新型金属回收处理器，以解决上述背景技术中提出的问题，本实用新型使用方便，便于操作，可以对工业废水进行二次处理，可以对工业废水进行酸碱中和，稳定性好，可靠性高。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种用于工业废水净化的新型金属回收处理器，包括进水管、铁屑吸附装置、电解装置、污水净化装置以及出水管，所述进水管安装在磁铁吸附装置上端，所述铁屑吸附装置装配在电解装置左侧，所述电解装置固定在污水净化装置左侧，所述铁屑吸附装置通过水管与电解装置相连接，所述电解装置与污水净化装置通过水管相连接，所述污水净化装置右端连接出水管，所述铁屑吸附装置由箱体一、传送带以及磁铁组成，所述传送带上等距安装两个以上磁铁，所述传送带设置在箱体一内，所述传送带左右两端从箱体一内部延伸出，所述箱体一上端连接进水管，所述箱体一右端通过水管与电解装置相连，所述电解装置由箱体二、阳极板、阴极板、螺杆、电机、齿轮一以及齿轮二组成，所述箱体二内部左壁固定阳极板，所述箱体二内部右壁固定阴极板，所述螺杆安装在箱体二内，所述螺杆穿过箱体二与齿轮二相连，所述螺杆安装在阳极板和阴极板之间，所述电机固定在箱体上端，所述电机上端设置齿轮一，所述齿轮二固定在螺杆上端，所述齿轮一与齿轮二进行齿轮啮合，所述电机装配在螺杆右侧，所述螺杆通过轴承与箱体二上端相连接，所述污水净化装置由箱体三、活性炭填料、除臭剂装置以及中和剂装置组成，所述除臭剂装置固定在箱体三内部左壁，所述中和剂装置固定在箱体三内部右壁，所述活性炭填料安装在除臭剂装置和中和剂装置上方，所述活性炭填料安装在箱体三内部。
进一步地，所述传送带呈网状结构。
进一步地，所述箱体一、箱体二以及箱体三上都开有观察口。
进一步地，所述箱体三内装有pH计。
进一步地，所述箱体一右端设有收集箱且收集箱安装在传送带右部下方。
进一步地，所述箱体二内安装有渗透膜。
进一步地，所述传送带前后两端对称安装有两个遮挡板。
本实用新型的有益效果：本实用新型的一种用于工业废水净化的新型金属回收处理器，本实用新型通过增加箱体一、传送带以及磁铁，该设计实现了对工业废水进行预处理，减少了工业废水中的固体金属和其他杂物，减少了人力成本，降低了工作难度，解决了传统的工业废水净化装置处理废水较为简单，通常只进行一遍废水处理，不对废水进行预处理阶段，造成了工业生产中很大的浪费的问题。
本实用新型通过增加箱体二、阳极板、阴极板、螺杆、电机、齿轮一以及齿轮二，该设计使工业废水中的阴阳离子以及金属颗粒变得更加活跃，使得电解过程变得更加快速，效果更好，解决了传统的工业废水净化装置对于金属处理再回收这方面做得不严格，对废水中的阴阳离子以及金属颗粒吸附不彻底，具有较大的残留，导致金属颗粒随处理过的废水排出，造成了生产成本的提高的问题。
本实用新型通过增加箱体三、活性炭填料、除臭剂装置以及中和剂装置，该设计实现了对处理过的工业废水进行除臭和降低酸碱度，使处理过的工业废水可以放心大胆的进行排放，减少了工业废水对动植物的损害，解决了传统的工业废水净化装置只对处理过的废水进行消毒处理，而不对废水进行除臭和酸碱度中和处理，导致排出的液体具有难闻的气温以及腐蚀性的问题。
因添加观察口，该设计实现了可以对生产过程进行观察，掌握第一手资料，因添加ph计，该设计使工作人员更好的检测箱体三内工业废水的酸碱度，因添加收集箱，该设计降低了工作人员的工作强度，因添加渗透膜，该设计使工业废水处理效果更好，因添加遮挡板，该设计防止了固体金属以及固体垃圾从传送带前后两端掉下，本实用新型使用方便，便于操作，可以对工业废水进行二次处理，可以对工业废水进行酸碱中和，稳定性好，可靠性高
