申请日2016.11.02
公开(公告)日2017.02.15
IPC分类号C02F1/52
摘要
本发明涉及一种无机絮凝剂混合设备，尤其涉及一种市政污水处理用无机絮凝剂快速混合设备。本发明要解决的技术问题是提供一种混合速度快、操作方便、工作量小的市政污水处理用无机絮凝剂快速混合设备。为了解决上述技术问题，本发明提供了这样一种市政污水处理用无机絮凝剂快速混合设备，包括有底板、电动推杆、支撑杆、收集框、出料管、电控阀、混合框、左架、第一轴承座、丝杆、第一电机、转轴等;底板顶部左端焊接有左架，底板顶部左侧放置有收集框，底板顶部左侧焊接有支撑杆。本发明达到了混合速度快、操作方便、工作量小的效果，且本设备发挥的重要作用不仅有良好的混合效果，还提高了工作效率，安全性高。
权利要求书

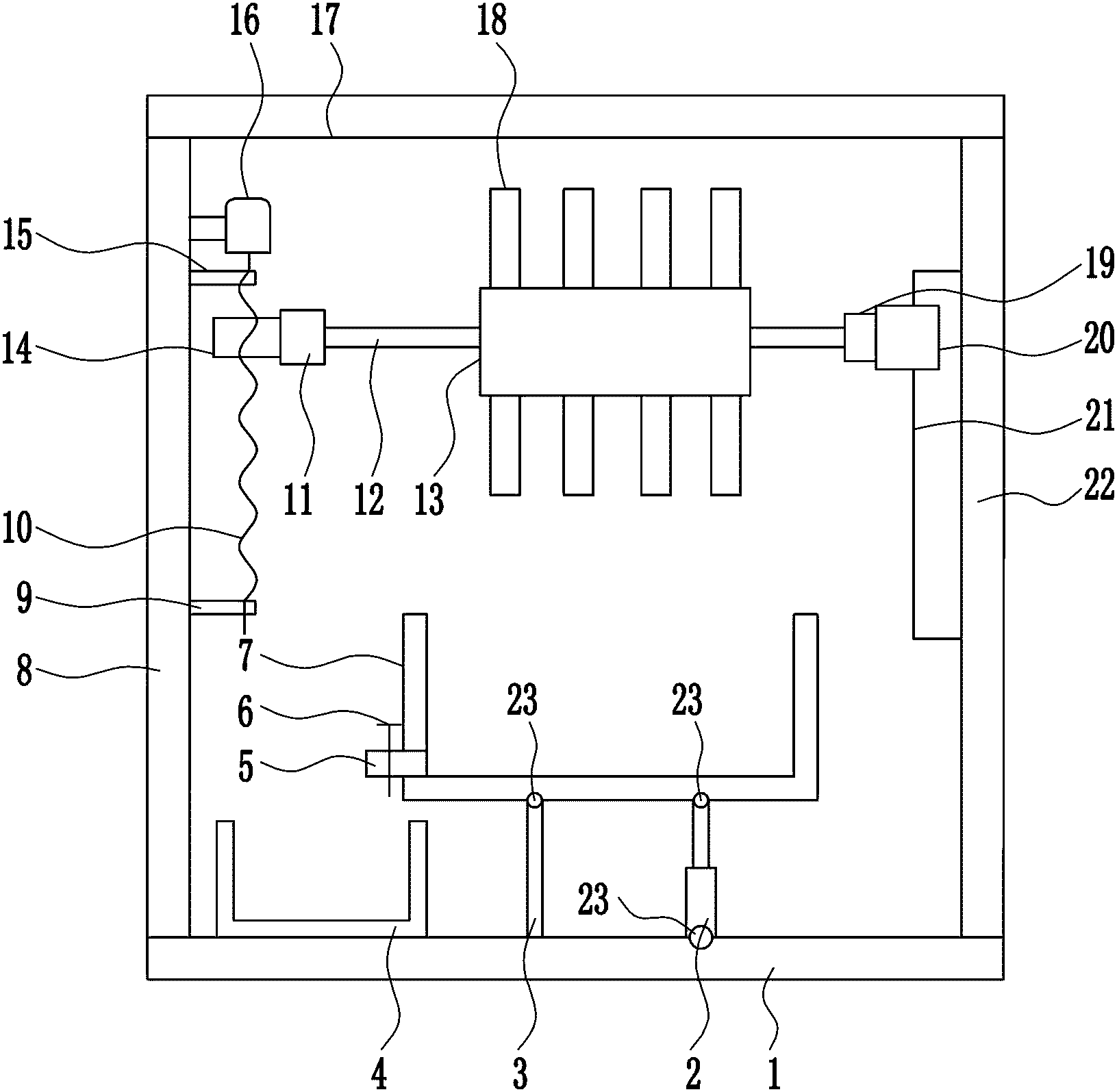

1.一种市政污水处理用无机絮凝剂快速混合设备，其特征在于，包括有底板(1)、电动推杆(2)、支撑杆(3)、收集框(4)、出料管(5)、电控阀(6)、混合框(7)、左架(8)、第一轴承座(9)、丝杆(10)、第一电机(11)、转轴(12)、滚筒(13)、螺母(14)、第二轴承座(15)、第二电机(16)、顶板(17)、搅拌叶片(18)、第三轴承座(19)、滑块(20)、滑轨(21)、右架(22)和铰接部件(23)，底板(1)顶部左端焊接有左架(8)，底板(1)顶部左侧放置有收集框(4)，底板(1)顶部左侧焊接有支撑杆(3)，支撑杆(3)位于收集框(4)右侧，底板(1)顶部右侧通过铰接部件(23)连接有电动推杆(2)，电动推杆(2)顶端和支撑杆(3)顶端通过铰接部件(23)连接有混合框(7)，混合框(7)左壁下部焊接有出料管(5)，出料管(5)上设有电控阀(6)，出料管(5)的出料口位于收集框(4)上方，底板(1)顶部右端焊接有右架(22)，右架(22)左侧上部通过螺栓连接的方式连接有滑轨(21)，滑轨(21)上滑动式连接有滑块(20)，滑块(20)左侧通过螺栓连接的方式连接有第三轴承座(19)，左架(8)和右架(22)顶部焊接有顶板(17)，左架(8)右侧从上至下通过螺栓连接的方式依次连接有第二电机(16)、第二轴承座(15)和第一轴承座(9)，第二轴承座(15)和第一轴承座(9)之间安装有丝杆(10)，第二电机(16)上的输出轴通过联轴器与丝杆(10)顶端连接，丝杆(10)上设有螺母(14)，螺母(14)与丝杆(10)配合，螺母(14)右侧通过螺栓连接的方式连接有第一电机(11)，第一电机(11)上的输出轴通过联轴器与转轴(12)连接，转轴(12)与第三轴承座(19)内的轴承过盈连接，转轴(12)中部过盈连接有滚筒(13)，滚筒(13)上均匀焊接有搅拌叶片(18)，滚筒(13)位于混合框(7)正上方。
2.根据权利要求1所述的一种市政污水处理用无机絮凝剂快速混合设备，其特征在于，铰接部件(23)包括有凹形板(231)、连接轴(232)和旋转板(233)，连接轴(232)固定安装在凹形板(231)上，在旋转板(233)上设置有通孔，连接轴(232)穿过旋转板(233)上的通孔，并且旋转板(233)绕着连接轴(232)转动，底板(1)上的铰接部件(23)的凹形板(231)焊接在底板(1)顶部右侧，底板(1)顶部上的铰接部件(23)的旋转板(233)通过螺栓连接的方式与电动推杆(2)底端连接，电动推杆(2)上的铰接部件(23)的凹形板(231)通过螺栓连接的方式固定在电动推杆(2)顶端，电动推杆(2)顶端上的铰接部件(23)的旋转板(233)通过焊接的方式与混合框(7)底部右侧连接，支撑杆(3)上的铰接部件(23)的凹形板(231)焊接在支撑杆(3)顶端，支撑杆(3)顶端上的铰接部件(23)的旋转板(233)通过焊接的方式与混合框(7)底部左侧连接。
3.根据权利要求1所述的一种市政污水处理用无机絮凝剂快速混合设备，其特征在于，还包括有加强筋(24)，右架(22)左侧下部焊接有加强筋(24)，加强筋(24)左端与底板(1)顶部右侧焊接式连接。
4.根据权利要求1所述的一种市政污水处理用无机絮凝剂快速混合设备，其特征在于，搅拌叶片(18)上均开有小孔(25)。
5.根据权利要求1所述的一种市政污水处理用无机絮凝剂快速混合设备，其特征在于，还包括有行程开关(26)，第二轴承座(15)和第一轴承座(9)之间的左架(8)右侧通过螺钉连接的方式对称连接有行程开关(26)，行程开关(26)通过线路与第一电机(11)连接。
6.根据权利要求1所述的一种市政污水处理用无机絮凝剂快速混合设备，其特征在于，底板(1)材料为不锈钢。
7.根据权利要求1所述的一种市政污水处理用无机絮凝剂快速混合设备，其特征在于，第一电机(11)为伺服电机。
说明书
一种市政污水处理用无机絮凝剂快速混合设备
技术领域
本发明涉及一种无机絮凝剂混合设备，尤其涉及一种市政污水处理用无机絮凝剂快速混合设备。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
无机絮凝剂有时称无机混凝剂。由无机组分组成的絮凝剂，絮凝剂主要是增加混凝固体的碰撞，使其水解产物附聚、架桥絮凝形成可沉降的或可过滤的絮凝物。在给水废水处理中常用的有铝盐、铁盐和氯化钙等，如硫酸铝钾(明矾)、氯化铝、硫酸铁、氯化铁;还有无机高分子絮凝剂，如聚合氯化铝、聚合硫酸铝、活性硅土等。
现有的市政污水处理用无机絮凝剂混合设备存在混合速度慢、操作繁琐、工作量大的缺点，因此亟需研发一种混合速度快、操作方便、工作量小的市政污水处理用无机絮凝剂快速混合设备。
发明内容
(1)要解决的技术问题
本发明为了克服现有的市政污水处理用无机絮凝剂混合设备存在混合速度慢、操作繁琐、工作量大的缺点，本发明要解决的技术问题是提供一种混合速度快、操作方便、工作量小的市政污水处理用无机絮凝剂快速混合设备。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种市政污水处理用无机絮凝剂快速混合设备，包括有底板、电动推杆、支撑杆、收集框、出料管、电控阀、混合框、左架、第一轴承座、丝杆、第一电机、转轴、滚筒、螺母、第二轴承座、第二电机、顶板、搅拌叶片、第三轴承座、滑块、滑轨、右架和铰接部件，底板顶部左端焊接有左架，底板顶部左侧放置有收集框，底板顶部左侧焊接有支撑杆，支撑杆位于收集框右侧，底板顶部右侧通过铰接部件连接有电动推杆，电动推杆顶端和支撑杆顶端通过铰接部件连接有混合框，混合框左壁下部焊接有出料管，出料管上设有电控阀，出料管的出料口位于收集框上方，底板顶部右端焊接有右架，右架左侧上部通过螺栓连接的方式连接有滑轨，滑轨上滑动式连接有滑块，滑块左侧通过螺栓连接的方式连接有第三轴承座，左架和右架顶部焊接有顶板，左架右侧从上至下通过螺栓连接的方式依次连接有第二电机、第二轴承座和第一轴承座，第二轴承座和第一轴承座之间安装有丝杆，第二电机上的输出轴通过联轴器与丝杆顶端连接，丝杆上设有螺母，螺母与丝杆配合，螺母右侧通过螺栓连接的方式连接有第一电机，第一电机上的输出轴通过联轴器与转轴连接，转轴与第三轴承座内的轴承过盈连接，转轴中部过盈连接有滚筒，滚筒上均匀焊接有搅拌叶片，滚筒位于混合框正上方。
优选地，铰接部件包括有凹形板、连接轴和旋转板，连接轴固定安装在凹形板上，在旋转板上设置有通孔，连接轴穿过旋转板上的通孔，并且旋转板绕着连接轴转动，底板上的铰接部件的凹形板焊接在底板顶部右侧，底板顶部上的铰接部件的旋转板通过螺栓连接的方式与电动推杆底端连接，电动推杆上的铰接部件的凹形板通过螺栓连接的方式固定在电动推杆顶端，电动推杆顶端上的铰接部件的旋转板通过焊接的方式与混合框底部右侧连接，支撑杆上的铰接部件的凹形板焊接在支撑杆顶端，支撑杆顶端上的铰接部件的旋转板通过焊接的方式与混合框底部左侧连接。
优选地，还包括有加强筋，右架左侧下部焊接有加强筋，加强筋左端与底板顶部右侧焊接式连接。
优选地，搅拌叶片上均开有小孔。
优选地，还包括有行程开关，第二轴承座和第一轴承座之间的左架右侧通过螺钉连接的方式对称连接有行程开关，行程开关通过线路与第一电机连接。
优选地，底板材料为不锈钢。
优选地，第一电机为伺服电机。
工作原理：使用本装置时，首先工人倒入一定量的无机絮凝剂原料在混合框内，然后控制第二电机顺时针旋转，第二电机带动丝杆顺时针旋转，进而带动螺母及其上装置向下运动，当搅拌叶片位于混合框内一定程度时，控制第二电机停止工作。然后控制第一电机旋转，第一电机带动转轴旋转，进而带动滚筒旋转，从而带动搅拌叶片旋转，此时搅拌叶片对混合框内的无机絮凝剂原料进行混合，如此反复，当混合框内的无机絮凝剂原料混合完全后，控制第一电机停止工作，然后控制第二电机逆时针旋转，第二电机带动丝杆逆时针旋转，进而带动螺母及其上装置向上运动，滚筒复位后，控制第二电机停止工作。然后再控制电动推杆伸长，电动推杆带动混合框左端向下倾斜，并电控阀打开，此时混合框内混合完全的无机絮凝剂通过出料管进入收集框内，混合框左端向下倾斜一定程度后，控制电动推杆停止工作。当混合框内混合完全的无机絮凝剂全部进入收集框内后，控制电控阀关闭，然后再控制电动推杆收缩，电动推杆带动混合框复位后，控制电动推杆停止收缩。随后工人将收集框内混合完全的无机絮凝剂处理即可。
因为还包括有加强筋，右架左侧下部焊接有加强筋，加强筋左端与底板顶部右侧焊接式连接，增加了右架左侧下部和底板顶部右侧结合面的强度，使本设备使用寿命更长。
因为铰接部件包括有凹形板、连接轴和旋转板，连接轴固定安装在凹形板上，在旋转板上设置有通孔，连接轴穿过旋转板上的通孔，并且旋转板绕着连接轴转动，底板上的铰接部件的凹形板焊接在底板顶部右侧，底板顶部上的铰接部件的旋转板通过螺栓连接的方式与电动推杆底端连接，电动推杆上的铰接部件的凹形板通过螺栓连接的方式固定在电动推杆顶端，电动推杆顶端上的铰接部件的旋转板通过焊接的方式与混合框底部右侧连接，支撑杆上的铰接部件的凹形板焊接在支撑杆顶端，支撑杆顶端上的铰接部件的旋转板通过焊接的方式与混合框底部左侧连接，该铰接部件摆动灵活，使设备的使用寿命更长。
因为搅拌叶片上均开有小孔，使得搅拌的更加细腻、完全充分。
因为还包括有行程开关，第二轴承座和第一轴承座之间的左架右侧通过螺钉连接的方式对称连接有行程开关，行程开关通过线路与第一电机连接，当螺母向下运动与下侧行程开关触碰时，此时搅拌叶片刚好位于混合框内合适位置，下侧行程开关控制第一电机停止工作，当螺母向上运动与上侧行程开关触碰时，滚筒复位，上侧行程开关控制第一电机停止工作。如此，使得更加精准快捷。
因为底板材料为不锈钢，不锈钢耐腐蚀性和耐酸性强，使本设备的使用寿命更长。
因为第一电机为伺服电机，伺服电机高速性能好、抗过载能力强、低速运行平稳，伺服电机加减速的动态相应时间短，工艺精度、加工效率和工作可靠性高。
(3)有益效果
本发明达到了混合速度快、操作方便、工作量小的效果，且本设备发挥的重要作用不仅有良好的混合效果，还提高了工作效率，安全性高，且具有性能先进，可靠性高的优点。
