申请日2016.10.26
公开(公告)日2017.05.03
IPC分类号E04D13/00; E04D13/18; E03B3/02; H02S40/38; C02F1/32
摘要
本实用新型涉及建筑结构技术领域，尤其是一种集太阳能发电和雨水处理的建筑结构，包括屋顶，所述屋顶上设有发电装置和雨水处理装置，所述发电装置包括太阳能集电板、蓄电池和稳压器，太阳能集电板平铺于屋顶上，蓄电池电性连接于太阳能集电板上，稳压器电性连接于蓄电池上，稳压器上设有连接导线，所述连接导线连接于供电系统上。本实用新型通过设置太阳能发电装置和雨水处理装置，合理利用太阳能和经过处理的雨水，提高了资源的利用率。

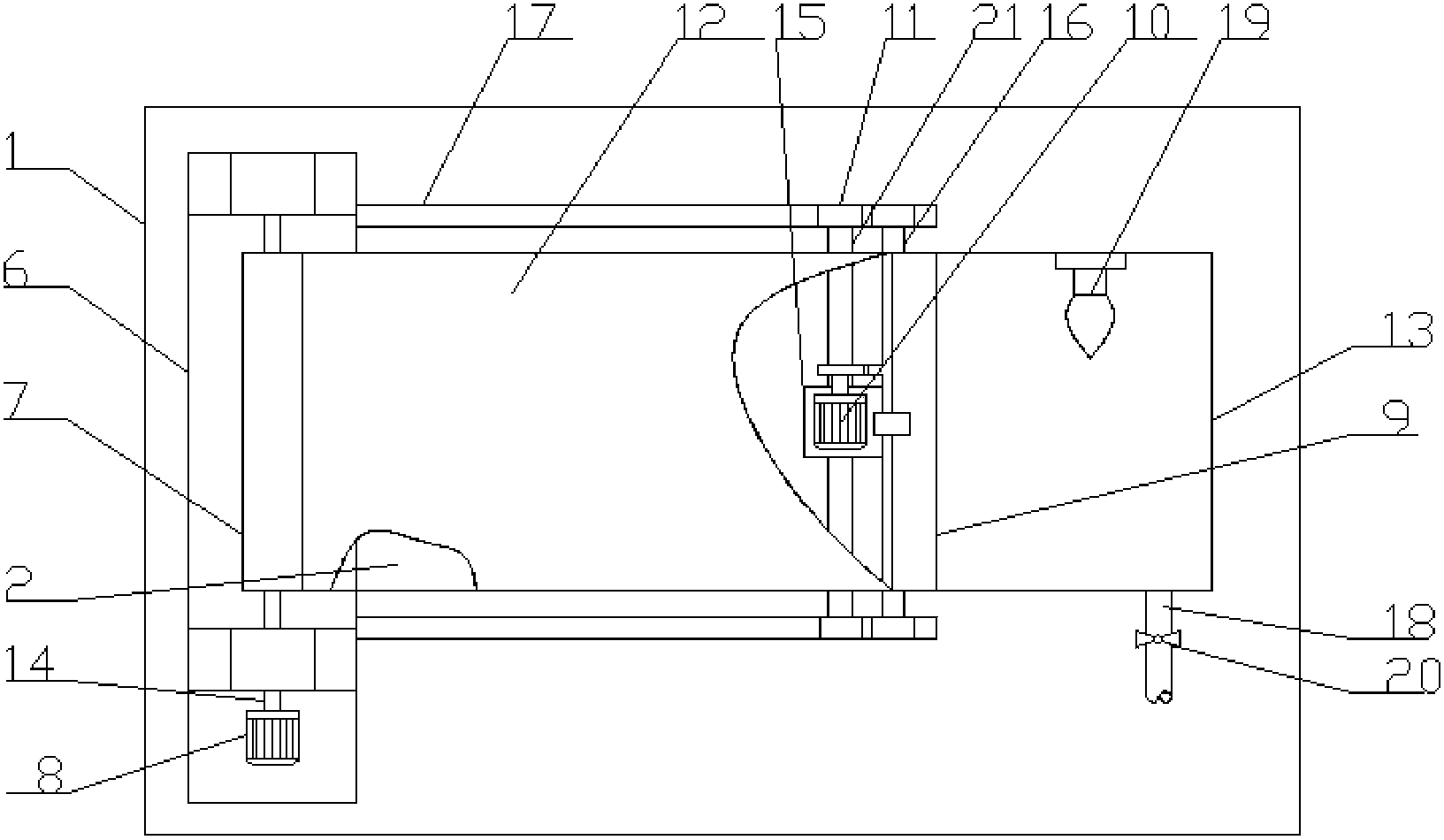

摘要附图
权利要求书
1.一种集太阳能发电和雨水处理的建筑结构，包括屋顶(1)，其特征在于，所述屋顶(1)上设有发电装置和雨水处理装置，所述发电装置包括太阳能集电板(2)、蓄电池(3)和稳压器(4)，太阳能集电板(2)平铺于屋顶(1)上，蓄电池(3)电性连接于太阳能集电板(2)上，稳压器(4)电性连接于蓄电池(3)上，稳压器(4)上设有连接导线(5)，所述连接导线(5)连接于供电系统上;
雨水处理装置包括支架(6)、滚筒(7)、第一电机(8)、连接杆(9)、第二电机(10)、滚轮(11)、遮雨带(12)和积水箱(13)，滚筒(7)通过轴承转动安装于支架(6)上，滚筒(7)的一端设有连接轴(14)，连接轴(14)固定连接于第一电机(8)上，遮雨带(12)倾斜设置于太阳能集电板(2)的上方，遮雨带(12)的高端连接于滚筒(7)上，遮雨带(12)的低端连接于连接杆(9)上，连接杆(9)的两端向上弯曲，连接杆(9)中部下方连接于基座(15)上，基座(15)下方设有支撑轴(21)，支撑轴(21)的两端设有滚轮(11)，基座(15)上设有第二电机(10)，第二电机(10)通过链条齿轮啮合传动连接有转轴(16)，转轴(16)的两端设有滚轮(11)，所述太阳能集电板(2)的两边设有平行轨道(17)，滚轮(11)设置于平行轨道(17)内，太阳能集电板(2)对应于支架(6)的一端设有积水箱(13)，积水箱(13)的底部设有出水管道(18)，积水箱(13)内设有紫外线灯(19)，紫外线灯(19)电性连接于稳压器(4)或供电系统上。
2.根据权利要求1所述的一种集太阳能发电和雨水处理的建筑结构，其特征在于，所述紫外线灯(19)电性连接于供电系统上。
3.根据权利要求1所述的一种集太阳能发电和雨水处理的建筑结构，其特征在于，所述第一电机(8)和第二电机(10)均为伺服电机。
4.根据权利要求1所述的一种集太阳能发电和雨水处理的建筑结构，其特征在于，所述出水管道(18)上设有阀门(20)。
说明书
一种集太阳能发电和雨水处理的建筑结构
技术领域
本实用新型涉及建筑结构技术领域，尤其涉及一种集太阳能发电和雨水处理的建筑结构。
背景技术
建筑是建筑物与构筑物的总称，是人们为了满足社会生活需要，利用所掌握的物质技术手段，并运用一定的科学规律、风水理念和美学法则创造的人工环境，随着社会的发展，建筑的结构型式和功能也有了很大的变化。
但是，传统的建筑大多局限于建筑结构本身，不能很好地利用大自然中的资源如太阳光和雨水，不能满足社会进步的需要。
发明内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种集太阳能发电和雨水处理的建筑结构。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种集太阳能发电和雨水处理的建筑结构，包括屋顶，所述屋顶上设有发电装置和雨水处理装置，所述发电装置包括太阳能集电板、蓄电池和稳压器，太阳能集电板平铺于屋顶上，蓄电池电性连接于太阳能集电板上，稳压器电性连接于蓄电池上，稳压器上设有连接导线，所述连接导线连接于供电系统上。
雨水处理装置包括支架、滚筒、第一电机、连接杆，第二电机、滚轮、遮雨带和积水箱，滚筒通过轴承转动安装于支架上，滚筒的一端设有连接轴，连接轴固定连接于第一电机上，遮雨带倾斜设置于太阳能集电板的上方，遮雨带的高端连接于滚筒上，遮雨带的低端连接于连接杆上，连接杆的两端向上弯曲，连接杆中部下方连接于基座上，基座的下方设有支撑轴，支撑轴的两端设有滚轮，基座上设有第二电机，第二电机通过链条齿轮啮合传动连接有转轴，转轴的两端设有滚轮，所述太阳能集电板的两边设有平行轨道，滚轮设置于平行轨道内，太阳能集电板对应于支架的一端设有积水箱，积水箱的底部设有出水管道，积水箱内设有紫外线灯，紫外线灯电性连接于稳压器或供电系统上。
优选的，所述紫外线灯电性连接于供电系统上。
优选的，所述第一电机和第二电机均为伺服电机。
优选的，所述出水管道上设有阀门。
本实用新型提出的一种集太阳能发电和雨水处理的建筑结构，有益效果在于：该集太阳能发电和雨水处理的建筑结构通过设置太阳能发电装置和雨水处理装置，合理利用太阳能和经过处理的雨水，提高了资源的利用率，避免资源浪费。
