申请日2016.11.22
公开(公告)日2017.07.21
IPC分类号C02F9/04; C02F103/10
摘要
本实用新型公开了一种改进的煤矿废水处理装置，包括依次密封连接的进水管、多介质过滤器、加药箱、保安过滤器、反渗透装置和出水管;多介质过滤器设有罐体，该罐体的顶部分别设进水口和排气口;罐体的下部设有筛网，该筛网的上方设有至少两层过滤介质;罐体的底部设有出水口;进水管连接多介质过滤器的进水口，且在进水管与进水口之间设置抽水泵;出水口上设有PH值检测仪;多介质过滤器还直接与保安过滤器连接;多介质过滤器与加药箱之间设有阀门a，该多介质过滤器与保安过滤器之间设有阀门b。本实用新型结构简单，水处理能力大大提高，对不同酸碱度的矿井污水分级处理，提高了效率。
权利要求书

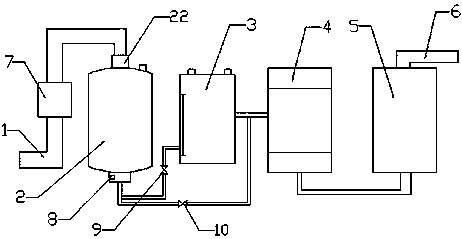

1.改进的煤矿废水处理装置，包括依次密封连接的进水管(1)、多介质过滤器(2)、加药箱(3)、保安过滤器(4)、反渗透装置(5)和出水管(6)，其特征在于：所述多介质过滤器(2)设有罐体(21)，该罐体(21)的顶部分别设进水口(22)和排气口(23);所述罐体(21)的下部设有筛网(24)，该筛网(24)的上方设有至少两层过滤介质(25);所述罐体(21)的底部设有出水口(26);所述进水管(1)连接所述多介质过滤器的进水口(22)，且在进水管(1)与进水口(22)之间设置抽水泵(7);所述出水口(26)上设有PH值检测仪(8);所述多介质过滤器(2)还直接与所述保安过滤器(4)连接;所述多介质过滤器(2)与所述加药箱(3)之间设有阀门a(9)，该多介质过滤器(2)与所述保安过滤器(4)之间设有阀门b(10)。
2.根据权利要求1所述的改进的煤矿废水处理装置，其特征在于：所述多介质过滤器(2)内的每层过滤介质(25)从上往下介质粒径依次减小，且所述底层过滤介质(25)的介质粒径大于所述筛网(24)的筛孔径。
说明书
改进的煤矿废水处理装置
技术领域
本实用新型属于矿业污水处理设备，具体涉及一种改进的煤矿废水处理装置。
背景技术
煤矿开采过程中排放大量废水，这些煤矿废水包括矿井涌水、煤场和矸石场淋溶废水等。在同一矿井废水中，包括有铁、锰等重金属，硫、氟、氯等非金属及有机污染物和悬浮物，有的矿井废水呈弱酸性。这些矿井废水直接排放，势必对环境造成严重污染，同时也致使大量水资源被浪费，无法实现循环经济的目标。
专利号为201420089515.9的矿井水井下处理及回用装置专利中提出了“所述多介质过滤器(2)包括第一罐体(7)…其内部设置有滤料层(12)…所述滤料层设置在多孔板(10)的上方”及“多孔板(10)上设置有水帽”的技术方案，同时设多孔板和水帽，致使该装置结构复杂;该专利还提出了“所述多介质过滤器(2)包括第一罐体(7)…所述第一罐体(7)顶部设置有进水管(8)”及“原水管(6)依次经过多介质过滤器(2)…”，可以看出，原水管是通过多介质过滤器顶部的进水管连接，这种连接方式需要原水管中矿井水压压力较大，水压力较小时，使得整个设备处理能力大大降低;该专利也提出了“原水管(6)依次经过多介质过滤器(2)、加药箱(3)、保安过滤器(4)与反渗透装置(5)相连通”，但是由于矿井废水的酸碱性不一，在矿井废水呈中性时，则无需经过加药箱的处理，该专利中矿井废水均必须经过加药箱的处理，没能对矿井废水进行分级处理，且使得该装置效率较低。
实用新型内容
本实用新型所要解决的技术问题是提供一种改进的煤矿废水处理装置。
为解决上述问题，本实用新型采用了这样的技术方案：改进的煤矿废水处理装置，包括依次密封连接的进水管、多介质过滤器、加药箱、保安过滤器、反渗透装置和出水管;所述多介质过滤器设有罐体，该罐体的顶部分别设进水口和排气口;所述罐体的下部设有筛网，该筛网的上方设有至少两层过滤介质;所述罐体的底部设有出水口;所述进水管连接所述多介质过滤器的进水口，且在进水管与进水口之间设置抽水泵;所述出水口上设有PH值检测仪;所述多介质过滤器还直接与所述保安过滤器连接;所述多介质过滤器与所述加药箱之间设有阀门a，该多介质过滤器与所述保安过滤器之间设有阀门b。
所述多介质过滤器内的每层过滤介质从上往下介质粒径依次减小，且所述底层过滤介质的介质粒径大于所述筛网的筛孔径。
本实用新型具有以下有益效果：
1、通过多介质过滤器内设计筛网，可使本实用新型结构简单;
2、通过设置抽水泵，对矿井废水原水水压无要求，可大大提高本实用新型的水处理能力;
3、通过多介质过滤器与保安过滤器之间设置可选择的加药箱，可使本实用新型对不同酸碱度的矿井污水分级处理，同时也能避免了不必要的时间浪费，提高了效率。
