摘要
本实用新型公开了一种光偏转快速检测活性污泥性质的装置，包括依次沿光路设置的氦氖激光器、衰减片、平面反射镜、显微镜、三维位移台和激光光束分析仪。本实用新型光偏转快速检测活性污泥性质的装置，通过激光光束分析仪分析光斑形状、大小、位移、光强峰值、光强偏转量的快速变化，得到污泥的相关性质，为工艺运行提供可靠依据并且设备自动化、使用便捷、操作管理方便，有较强的实用性。
权利要求书
1.光偏转快速检测活性污泥性质的装置，其特征在于，包括依次沿光路设置的氦氖激光器(2)、衰减片(3)、平面反射镜(4)、显微镜(6)、三维位移台(7)和激光光束分析仪(9)。
2.根据权利要求1所述的光偏转快速检测活性污泥性质的装置，其特征在于，所述氦氖激光器(2)通过连接线连接有氦氖激光器配电盒(1)。
3.根据权利要求1所述的光偏转快速检测活性污泥性质的装置，其特征在于，所述氦氖激光器(2)、衰减片(3)、平面反射镜(4)沿光路依次水平设置。
4.根据权利要求1或3所述的光偏转快速检测活性污泥性质的装置，其特征在于，所述衰减片(3)设有2个。
5.根据权利要求1或3所述的光偏转快速检测活性污泥性质的装置，其特征在于，所述平面反射镜(4)、显微镜(6)、三维位移台(7)、激光光束分析仪(9)沿光路依次垂直设置。
6.根据权利要求1所述的光偏转快速检测活性污泥性质的装置，其特征在于，所述平面反射镜(4)通过平面反射镜支撑架(5)支撑呈45°设置。
7.根据权利要求1所述的光偏转快速检测活性污泥性质的装置，其特征在于，所述三维位移台(7)包括中空结构的三维位移台载物台(10)，所述三维位移台载物台(10)的其中三个侧壁上设有移动旋钮(11)。
说明书
光偏转快速检测活性污泥性质的装置
技术领域
本实用新型属于污水处理行业污泥性质检测领域，具体涉及一种光偏转快速检测活性污泥性质的装置。
背景技术
国家“十三五”规划中明确提出：将环境保护、可持续发展、可再生能源利用及低碳经济循环利用等问题作为重点项目。污水处理是环保行业的重中之重，污泥性质检测间接反映污水处理效果，广泛应用于污水处理行业，是目前污水处理行业最基础、最成熟的辅助措施。
目前，污泥性质检测常见有SV30(污泥沉降比)、SVI(污泥容积指数)、 MLSS(混合液悬浮固体浓度)、MLVSS(混合液挥发性悬浮固体浓度)、显微镜检测等方法，一般通过SV30、MLSS、显微镜镜检相结合反映污泥性质，为污水处理工艺运行提供数据依据，具有方便、简易、廉价等优点，但在检测过程中耗时较长，从而导致一系列后果：如污水处理系统已经受到危害，污泥性质检测数据还未能反映;检测数据不能准确反映问题所在;污水处理系统一旦崩溃需要较长时间恢复。虽然目前采用的方法有诸多优点，但耗时较长已成为最不利的缺点，对污水处理工艺可能带来致命伤害。另外亦有入水、出水水质检测方法，但该方式同时存在耗时较长的缺点，因而不能起到快速监测的作用。
实用新型内容
本实用新型的目的是提供一种光偏转快速检测活性污泥性质的装置，该装置在有效提供数据支持的同时又能起到快速检测的作用。

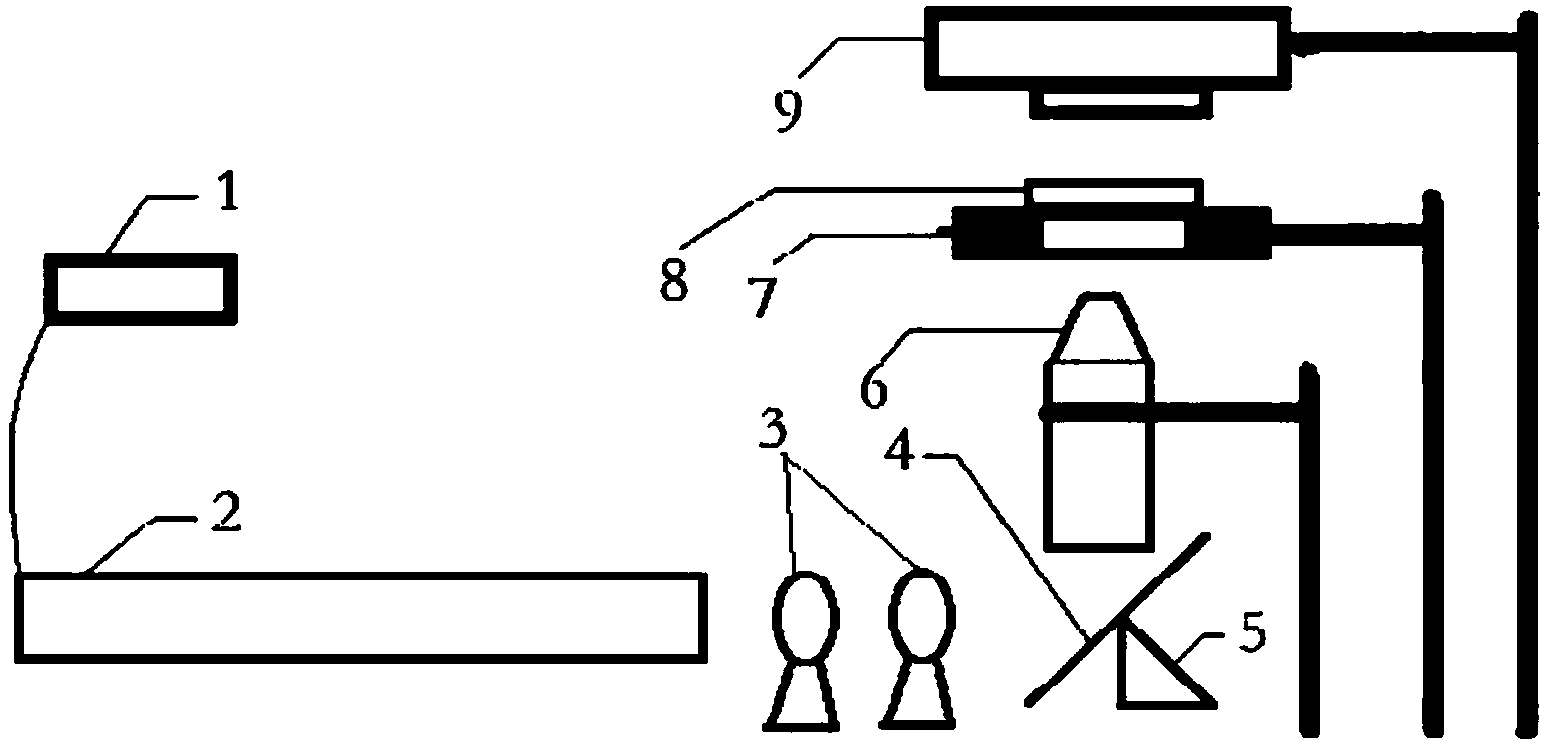

本实用新型所采用的技术方案是，光偏转快速检测活性污泥性质的装置，包括依次沿光路设置的氦氖激光器、衰减片、平面反射镜、显微镜、三维位移台和激光光束分析仪。
本实用新型的特点还在于，
氦氖激光器通过连接线连接有氦氖激光器配电盒。
氦氖激光器、衰减片、平面反射镜沿光路依次水平设置。
衰减片设有2个。
平面反射镜、显微镜、三维位移台、激光光束分析仪沿光路依次垂直设置。
平面反射镜通过平面反射镜支撑架支撑呈45°设置。
三维位移台包括中空结构的三维位移台载物台，三维位移台载物台的其中三个侧壁上设有移动旋钮。
本实用新型的有益效果是，本实用新型光偏转快速检测活性污泥性质的装置，通过激光光束分析仪分析光斑形状、大小、位移、光强峰值、光强偏转量的快速变化，得到污泥的相关性质，为工艺运行提供可靠依据并且设备自动化、使用便捷、操作管理方便，有较强的实用性。
