申请日2016.10.20
公开(公告)日2017.01.25
IPC分类号B01D36/04; C02F11/12; C02F11/00; B02C18/10
摘要
本发明涉及一种污泥的多级连续粉碎沉淀池，包括多个连续设置的沉淀池，相邻的沉淀池的上部连通，每个沉淀池的底部具有污泥排出口;所述沉淀池的中心安装有上下延伸的转轴，所述转轴上滑动安装有带过滤孔的压滤板，沉淀池的顶部安装有升降电机，所述升降电机通过拉绳与压滤板连接，升降电机带动所述压滤板于所述转轴上上下滑动;所述转轴的下端固定安装有搅拌片，转轴的上端由沉淀池顶部外侧的搅拌电机驱动;所述压滤板的外圈部位设有倾斜的导水孔，所述导水孔连通压滤板的周面及上表面。

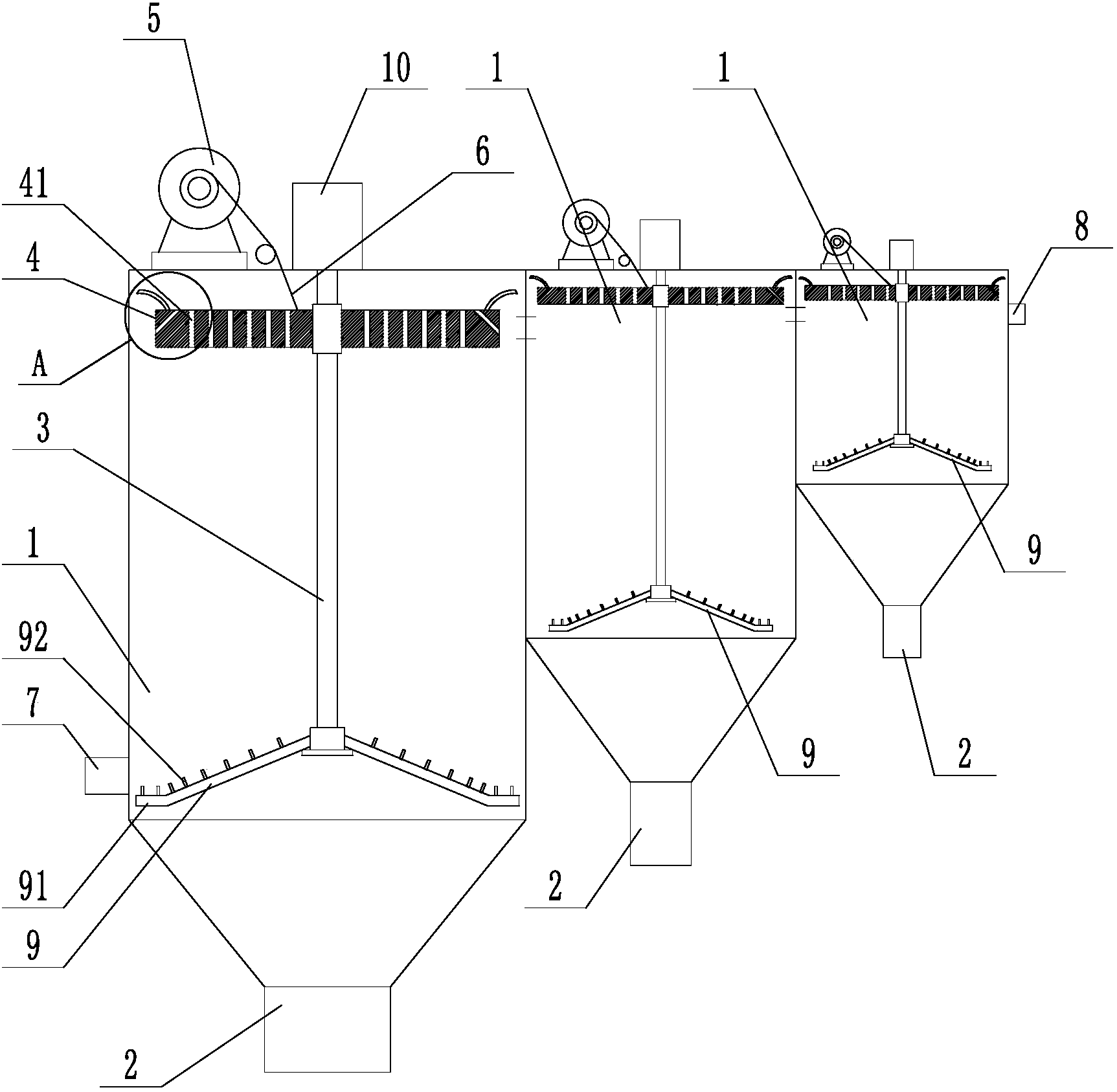

摘要附图
权利要求书
1.一种污泥的多级连续粉碎沉淀池，其特征在于：包括多个连续设置的沉淀池(1)，相邻的沉淀池(1)的上部连通，每个沉淀池(1)的底部具有污泥排出口(2);所述沉淀池(1)的中心安装有上下延伸的转轴(3)，所述转轴(3)上滑动安装有带过滤孔(41)的压滤板(4)，沉淀池(1)的顶部安装有升降电机(5)，所述升降电机(5)通过拉绳(6)与压滤板(4)连接，升降电机(5)带动所述压滤板(4)于所述转轴(3)上上下滑动;所述转轴(3)的下端固定安装有搅拌片(9)，转轴(3)的上端由沉淀池(1)顶部外侧的搅拌电机(10)驱动;所述压滤板(4)的外圈部位设有倾斜的导水孔(42)，所述导水孔(42)连通压滤板(4)的周面及上表面。
2.根据权利要求1所述的污泥的多级连续粉碎沉淀池，其特征在于：从带有污泥进口(7)的沉淀池(1)至带有净水出口(8)的沉淀池(1)之间，所述沉淀池(1)的容积逐渐减小。
3.根据权利要求1所述的污泥的多级连续粉碎沉淀池，其特征在于：所述搅拌片(9)相对转轴(3)倾斜向下设置，搅拌片(9)的下端带有向沉淀池(1)内壁延伸的水平部(91)，所述水平部(91)低于沉淀池(1)的污泥进口(7)。
4.根据权利要求1所述的污泥的多级连续粉碎沉淀池，其特征在于：所述搅拌片(9)的表面设有搅拌凸起(92)。
5.根据权利要求1所述的污泥的多级连续粉碎沉淀池，其特征在于：所述压滤板(4)的上表面外圈部位安装有向外折弯的增压板(43)，增压板(43)位于导水孔(42)的上端开口外侧。
说明书
一种污泥的多级连续粉碎沉淀池
技术领域
本发明涉及环保设备技术领域，特别涉及污泥沉淀池。
背景技术
污泥水一般需要进行沉淀处理,污泥水中的污泥块还需要进行搅碎，减少大块污泥的数量，搅碎及沉淀后的污泥从沉淀池的底部排出,净化后的水从沉淀池的顶部排出。现有的沉淀池一般为单独设置，采用搅拌后再沉淀方式，整个工作效率低，沉淀池中设置的搅拌装置的搅拌效果不佳。针对上述问题，申请人申请了名称为“一种连续式污泥粉碎沉淀池”的专利，该专利中的技术方案，还存在的改进之处是：沉淀池的内壁容易残留污泥，需要定期利用清水冲洗，清洗麻烦，影响整体效率。
发明内容
本申请人针对现有技术的上述缺点，进行研究和改进，提供一种污泥的多级连续粉碎沉淀池，设置多个连续的沉淀池，进行多级粉碎、沉淀，有效地提高沉淀效果，设置合理的压滤板，延长沉淀池内壁的清洗周期。
为了解决上述问题，本发明采用如下方案：
一种污泥的多级连续粉碎沉淀池，包括多个连续设置的沉淀池，相邻的沉淀池的上部连通，每个沉淀池的底部具有污泥排出口;所述沉淀池的中心安装有上下延伸的转轴，所述转轴上滑动安装有带过滤孔的压滤板，沉淀池的顶部安装有升降电机，所述升降电机通过拉绳与压滤板连接，升降电机带动所述压滤板于所述转轴上上下滑动;所述转轴的下端固定安装有搅拌片，转轴的上端由沉淀池顶部外侧的搅拌电机驱动;所述压滤板的外圈部位设有倾斜的导水孔，所述导水孔连通压滤板的周面及上表面。
作为上述技术方案的进一步改进：
从带有污泥进口的沉淀池至带有净水出口的沉淀池之间，所述沉淀池的容积逐渐减小。
所述搅拌片相对转轴倾斜向下设置，搅拌片的下端带有向沉淀池内壁延伸的水平部，所述水平部低于沉淀池的污泥进口。
所述搅拌片的表面设有搅拌凸起。
所述压滤板的上表面外圈部位安装有向外折弯的增压板，增压板位于导水孔的上端开口外侧。
本发明的技术效果在于：
本发明采用多级沉淀池，对污泥连续压滤、粉碎及沉淀，设置加快过滤速度的压滤板与搅拌片相结合，搅拌时减小阻力，从而缩短了污泥的粉碎沉淀时间，并提高了沉淀效果;压滤板上设置导水孔及增压板，其升降时对沉淀池内壁进行冲洗，避免污泥残留，大大延长沉淀池的清洗周期。
