申请日2016.10.20
公开(公告)日2017.01.11
IPC分类号C02F9/12
摘要
本发明公开了一种环保的污水抽排设备，包括底座、第一水泵、水管、第二水泵、沉淀水箱和污水净化器，所述第一水泵靠近控制箱的一侧设有污水入口，所述第一水泵的另一侧设有污水排出口，且底座靠近污水排出口的部位安装有沉淀水箱入水口，所述污水排出口通过水管与沉淀水箱顶部的沉淀水箱入水口连接，且沉淀水箱远离第一水泵的一侧设置有沉淀水箱出水口，所述底座上方靠近沉淀水箱出水口的位置处安装有第二水泵，且第二水泵的输入端通过水管与沉淀水箱出水口连接，所述第二水泵远离沉淀水箱一侧的底座上安装有污水净化器。本发明操作简单，使用起来更为灵活方便，加强了对污水的废物利用，增加了清洁与环保。

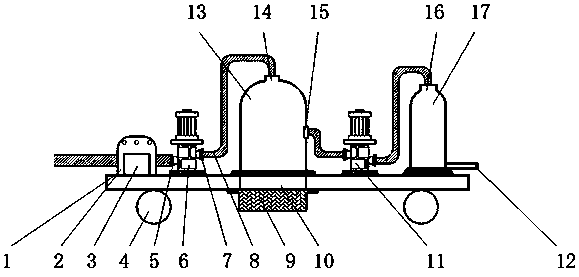

摘要附图
权利要求书
1.一种环保的污水抽排设备，包括底座(1)、第一水泵(6)、水管(8)、第二水泵(11)、沉淀水箱(13)和污水净化器(17)，其特征在于：所述底座(1)上端的一端安装有控制箱(2)，且控制箱(2)一侧的底座(1)上安装有第一水泵(6)，所述第一水泵(6)靠近控制箱(2)的一侧设有污水入口(5)，且污水入口(5)与水管(8)连接，所述第一水泵(6)的另一侧设有污水排出口(7)，且底座(1)靠近污水排出口(7)的部位安装有沉淀水箱入水口(14)，所述污水排出口(7)通过水管(8)与沉淀水箱(13)顶部的沉淀水箱入水口(14)连接，且沉淀水箱(13)远离第一水泵(6)的一侧设置有沉淀水箱出水口(15)，所述底座(1)上方靠近沉淀水箱出水口(15)的位置处安装有第二水泵(11)，且第二水泵(11)的输入端通过水管(8)与沉淀水箱出水口(15)连接，所述第二水泵(11)远离沉淀水箱(13)一侧的底座(1)上安装有污水净化器(17)，且污水净化器(17)的顶部设置有污水净化器入水口(16)，所述污水净化器入水口(16)通过水管(8)与第二水泵(11)的输出端连接，且污水净化器(17)内部的上端通过安装槽口(20)安装有静电杆(21)，所述污水净化器(17)的中间位置处设有活性炭层(19)，所述活性炭层(19)的下方设置有纳米消毒网(18)，且纳米消毒网(18)的下方污水净化器(17)的一侧设置有净水出口(12)。
2.根据权利要求1所述的一种环保的污水抽排设备，其特征在于：所述控制箱(2)的内部设置有蓄电池(3)，且控制箱(2)的输出端分别与第一水泵(6)和第二水泵(11)电性连接。
3.根据权利要求1所述的一种环保的污水抽排设备，其特征在于：所述底座(1)底部的四个角位置处安装有车轮(4)，且车轮(4)上安装有刹车装置。
4.根据权利要求1所述的一种环保的污水抽排设备，其特征在于：所述沉淀水箱(13)下方的底座(1)上设置有淤泥排除口(10)，且底座(1)底部与淤泥排除口(10)相对应的位置处安装有淤泥收集盒(9)。
说明书
一种环保的污水抽排设备
技术领域
本发明涉及污水处理设备技术领域，具体为一种环保的污水抽排设备。
背景技术
随着现代社会工业化的飞速发展和科技的进步，但随之而来污染也更加的严重，当前的污水处理设备结构简单，功能比较单一，只是对水体进行简单的处理，处理过的水并不能正常利用，排入江河胡海中还是会继续造成污染，并不能较好解决当前问题，而且对抽水的过程中随之带出来的淤泥不能较好的处理。
发明内容
本发明的目的在于提供一种环保的污水抽排设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种环保的污水抽排设备，包括底座、第一水泵、水管、第二水泵、沉淀水箱和污水净化器，所述底座上端的一端安装有控制箱，且控制箱一侧的底座上安装有第一水泵，所述第一水泵靠近控制箱的一侧设有污水入口，且污水入口与水管连接，所述第一水泵的另一侧设有污水排出口，且底座靠近污水排出口的部位安装有沉淀水箱入水口，所述污水排出口通过水管与沉淀水箱顶部的沉淀水箱入水口连接，且沉淀水箱远离第一水泵的一侧设置有沉淀水箱出水口，所述底座上方靠近沉淀水箱出水口的位置处安装有第二水泵，且第二水泵的输入端通过水管与沉淀水箱出水口连接，所述第二水泵远离沉淀水箱一侧的底座上安装有污水净化器，且污水净化器的顶部设置有污水净化器入水口，所述污水净化器入水口通过水管与第二水泵的输出端连接，且污水净化器内部的上端通过安装槽口安装有静电杆，所述污水净化器的中间位置处设有活性炭层，所述活性炭层的下方设置有纳米消毒网，且纳米消毒网的下方污水净化器的一侧设置有净水出口。
优选的，所述控制箱的内部设置有蓄电池，且控制箱的输出端分别与第一水泵和第二水泵电性连接。
优选的，所述底座底部的四个角位置处安装有车轮，且车轮上安装有刹车装置。
优选的，所述沉淀水箱下方的底座上设置有淤泥排除口，且底座底部与淤泥排除口相对应的位置处安装有淤泥收集盒。
与现有技术相比，本发明底座安装有车轮，移动起来比叫方便，可以移动到指定位置作业，设备安装有控制箱，统一控制，操作起来比较方便，且在控制箱中安装有蓄电池，供整个设备使用，不用使用外接电源，设备安装有沉淀水箱，可以将污水中的淤泥沉淀下来，通过淤泥收集盒，将淤泥收集起来，淤泥中含有无机物，对庄稼有好处，经过沉淀的污水会通过第二水泵抽到污水净化器中，净水器中设置有静电杆可以吸附水中微小的颗粒，污水在经过活性炭层，可以吸附水中较大的颗粒，底层设置有纳米消毒网，对水体进行消毒，通过净水出口净化过后的水排出。
