申请日2016.12.29
公开(公告)日2017.03.15
IPC分类号B01D36/02
摘要

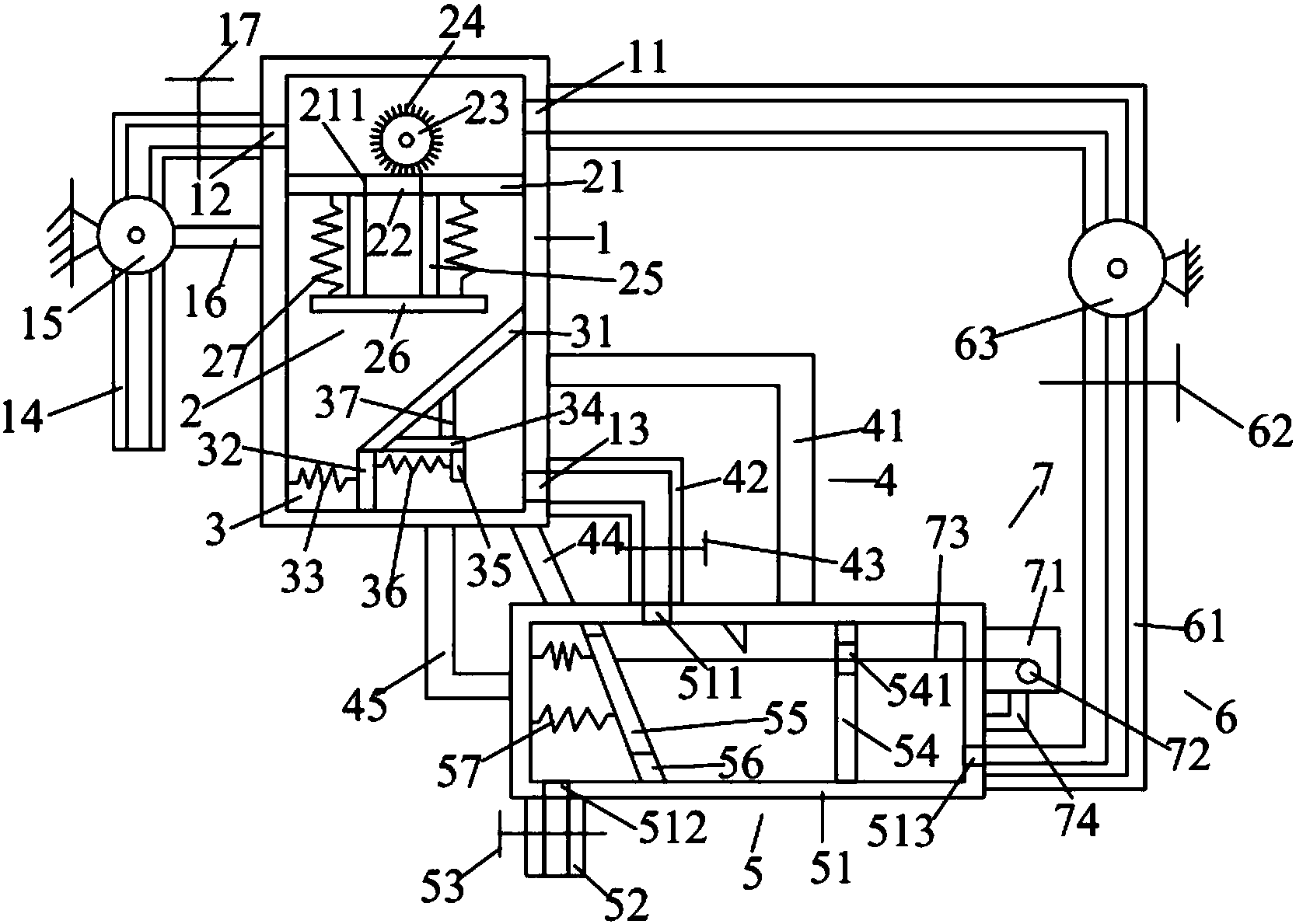

一种循环水处理设备，包括第一框体、第一过滤装置、第二过滤装置、第一管道装置、框体装置、第二管道装置及电机装置，第一框体包括第一通孔、第二通孔、第三通孔、第一管道及第一阀门等，第一过滤装置包括第一横板、第一过滤网、第一滚轮及第一弹簧等，第二过滤装置包括第一斜板、第三过滤网、第二弹簧、第一横杆、第一固定块、第三弹簧及第二固定杆，第一管道装置包括第二管道、第二阀门、第一支架、第三固定杆及第二支架，框体装置包括第二框体、排水管、第四过滤网及第四弹簧等，第二管道装置包括第三管道、第四阀门及第二水泵，电机装置包括电机、输出轴、拉线及固定架。本发明能够对污水进行循环过滤，保证过滤效果，且净化效率高。
摘要附图
权利要求书
1.一种循环水处理设备，其特征在于：所述循环水处理设备包括第一框体、收容于所述第一框体内的第一过滤装置、位于所述第一过滤装置下方的第二过滤装置、位于所述第一框体右侧的第一管道装置、位于所述第一管道装置下方的框体装置、位于所述框体装置右侧的第二管道装置及设置于所述框体装置上的电机装置，所述第一框体包括位于其右表面的第一通孔、位于其左表面的第二通孔、位于其右表面的第三通孔、位于其左侧的第一管道、设置于所述第一管道上的第一水泵、设置于所述第一水泵上的第一固定杆、设置于所述第一管道上的第一阀门，所述第一过滤装置包括第一横板、设置于所述第一横板上的第一过滤网、位于所述第一横板上方的第一滚轮、设置于所述第一滚轮上的第一刷毛、位于所述第一横板下方的集中框、位于所述集中框下方的第二过滤网及位于所述集中框左右两侧的第一弹簧，所述第二过滤装置包括第一斜板、位于所述第一斜板下方的第三过滤网、位于所述第三过滤网左侧的第二弹簧、位于所述第一斜板下端的第一横杆、位于所述第一横杆下方的第一固定块、位于所述第一固定块左侧的第三弹簧、位于所述第一横杆上方的第二固定杆，所述第一管道装置包括第二管道、设置于所述第二管道上的第二阀门、位于所述第二管道上方的第一支架、位于所述第二管道下方的第三固定杆及位于所述第三固定杆下方的第二支架，所述框体装置包括第二框体、位于所述第二框体下方的排水管、设置于所述排水管上的第三阀门、收容于所述第二框体内的第四过滤网、位于所述第四过滤网左侧的斜板、位于所述斜板上下两侧的密封块、位于所述斜板左侧的第四弹簧，所述第二管道装置包括第三管道、设置于所述第三管道上的第四阀门、第二水泵，所述电机装置包括电机、设置于所述电机上的输出轴、设置于所述输出轴上的拉线及位于所述电机下方的固定架。
2.如权利要求1所述的循环水处理设备，其特征在于：所述第一管道的上端对准所述第二通孔且与所述第一框体的左表面固定连接，所述第一固定杆呈水平状，所述第一固定杆的左端与所述第一水泵固定连接，所述第一固定杆的右端与所述第一框体的左表面固定连接。
3.如权利要求2所述的循环水处理设备，其特征在于：所述第一横板呈长方体且水平放置，所述第一横板的侧面与所述第一框体的内表面固定连接，所述第一横板上设有贯穿其上下表面的第一通孔，所述第一过滤网呈长方体，所述第一过滤网收容于所述第一通孔内且与所述第一横板固定连接，所述第一滚轮呈圆柱体，所述第一滚轮收容于所述第一框体内且与所述第一框体枢轴连接，所述第一刷毛设有若干个且均匀分布在所述第一滚轮上，所述第一刷毛与所述第一滚轮固定连接，所述集中框呈空心的长方体且竖直放置，所述集中框的上端对准所述第一通孔且与所述第一横板的下表面固定连接，所述第二过滤网呈长方体且水平放置，所述第二过滤网的上表面与所述集中框的下表面滑动连接，所述第一弹簧设有两个，所述第一弹簧的上端与所述第一横板固定连接，所述第一弹簧的下端与所述第二过滤网固定连接。
4.如权利要求3所述的循环水处理设备，其特征在于：所述第一斜板呈倾斜状，所述第一斜板的上端与所述第一框体的内表面固定连接，所述第三过滤网呈长方体且竖直放置，所述第三过滤网的下表面与所述第一框体的内表面滑动连接，所述第三过滤网的上表面与所述第一斜板的下表面滑动连接，所述第二弹簧呈水平状，所述第二弹簧的左端与所述第一框体的内表面固定连接，所述第二弹簧的右端与所述第三过滤网固定连接，所述第一横杆呈水平状，所述第一横杆的左端与所述第一斜板的下端固定连接，所述第一固定块呈长方体且竖直放置，所述第一固定块的上端与所述第一横板的下表面固定连接，所述第三弹簧呈水平状，所述第三弹簧的左端与所述第三过滤网固定连接，所述第三弹簧的右端与所述第一固定块固定连接，所述第二固定杆的上端与所述第一斜板固定连接，所述第二固定杆的下端与所述第一横杆固定连接。
5.如权利要求4所述的循环水处理设备，其特征在于：所述第二管道的上端对准所述第三通孔且与所述第一框体的右表面固定连接，所述第一支架呈L形，所述第一支架的上端与所述第一框体的右表面固定连接，所述第一支架的下端呈竖直状，所述第三固定杆呈倾斜状，所述第三固定杆的上端与所述第一框体的下表面固定连接，所述第二支架呈L形，所述第二支架的上端与所述第一框体的下表面固定连接。
6.如权利要求5所述的循环水处理设备，其特征在于：所述第二框体呈空心的长方体且水平放置，所述第二框体上设有位于其上表面的第四通孔、位于其下表面的第五通孔及位于其右表面的第六通孔，所述第二管道的下端对准所述第四通孔且与所述第二框体的上表面固定连接，所述第一支架的下端与所述第二框体的上表面固定连接，所述第三固定杆的下端与所述第二框体的上表面固定连接，所述第二支架的下端与所述第二框体的左表面固定连接，所述排水管的上端对准所述第五通孔且与所述第二框体的下表面固定连接，所述第四过滤网呈长方体且竖直放置，所述第四过滤网与所述第二框体的内表面固定连接，所述第四过滤网上设有贯穿其左右表面的第七通孔，所述斜板呈倾斜状，所述密封块设有两个且分别位于所述斜板的上下两侧，所述密封块的一端与所述斜板的端部固定连接，所述密封块的另一端与所述第二框体的内表面滑动连接，所述第四弹簧呈水平状，所述第四弹簧的左端与所述第二框体的内表面固定连接，所述第四弹簧的右端与所述斜板固定连接。
7.如权利要求6所述的循环水处理设备，其特征在于：所述第三管道的下端对准所述第六通孔且与所述第二框体的右表面固定连接，所述第三管道的上端对准所述第一通孔且与所述第一框体的右表面固定连接，所述输出轴呈圆柱体，所述拉线的右端与所述输出轴固定连接，所述拉线的左端与所述斜板固定连接，所述拉线穿过所述第七通孔且贯穿所述第二框体的内外表面且与其滑动连接，所述固定架呈L形，所述固定的上端与所述电机固定连接，所述固定架的下端与所述第二框体的右表面固定连接。
说明书
一种循环水处理设备
技术领域
本发明涉及水处理技术领域，尤其是涉及一种循环水处理设备。
背景技术
随着社会的不断发展，水污染也逐渐变得严重，并且已经严重威胁人们的身体健康，同时污水中的颗粒杂质较多。现有对污水进行处理的装置污水处理效率差，并且净化效果不理想，无法有效的清除污水中的杂质，同时无法对污水进行循环过滤，进而无法保证污水净化的效果。
因此，有必要提供一种新的技术方案以克服上述缺陷。
发明内容
本发明的目的在于提供一种可有效解决上述技术问题的循环水处理设备。
为达到本发明之目的，采用如下技术方案：
一种循环水处理设备，所述循环水处理设备包括第一框体、收容于所述第一框体内的第一过滤装置、位于所述第一过滤装置下方的第二过滤装置、位于所述第一框体右侧的第一管道装置、位于所述第一管道装置下方的框体装置、位于所述框体装置右侧的第二管道装置及设置于所述框体装置上的电机装置，所述第一框体包括位于其右表面的第一通孔、位于其左表面的第二通孔、位于其右表面的第三通孔、位于其左侧的第一管道、设置于所述第一管道上的第一水泵、设置于所述第一水泵上的第一固定杆、设置于所述第一管道上的第一阀门，所述第一过滤装置包括第一横板、设置于所述第一横板上的第一过滤网、位于所述第一横板上方的第一滚轮、设置于所述第一滚轮上的第一刷毛、位于所述第一横板下方的集中框、位于所述集中框下方的第二过滤网及位于所述集中框左右两侧的第一弹簧，所述第二过滤装置包括第一斜板、位于所述第一斜板下方的第三过滤网、位于所述第三过滤网左侧的第二弹簧、位于所述第一斜板下端的第一横杆、位于所述第一横杆下方的第一固定块、位于所述第一固定块左侧的第三弹簧、位于所述第一横杆上方的第二固定杆，所述第一管道装置包括第二管道、设置于所述第二管道上的第二阀门、位于所述第二管道上方的第一支架、位于所述第二管道下方的第三固定杆及位于所述第三固定杆下方的第二支架，所述框体装置包括第二框体、位于所述第二框体下方的排水管、设置于所述排水管上的第三阀门、收容于所述第二框体内的第四过滤网、位于所述第四过滤网左侧的斜板、位于所述斜板上下两侧的密封块、位于所述斜板左侧的第四弹簧，所述第二管道装置包括第三管道、设置于所述第三管道上的第四阀门、第二水泵，所述电机装置包括电机、设置于所述电机上的输出轴、设置于所述输出轴上的拉线及位于所述电机下方的固定架。
所述第一管道的上端对准所述第二通孔且与所述第一框体的左表面固定连接，所述第一固定杆呈水平状，所述第一固定杆的左端与所述第一水泵固定连接，所述第一固定杆的右端与所述第一框体的左表面固定连接。
所述第一横板呈长方体且水平放置，所述第一横板的侧面与所述第一框体的内表面固定连接，所述第一横板上设有贯穿其上下表面的第一通孔，所述第一过滤网呈长方体，所述第一过滤网收容于所述第一通孔内且与所述第一横板固定连接，所述第一滚轮呈圆柱体，所述第一滚轮收容于所述第一框体内且与所述第一框体枢轴连接，所述第一刷毛设有若干个且均匀分布在所述第一滚轮上，所述第一刷毛与所述第一滚轮固定连接，所述集中框呈空心的长方体且竖直放置，所述集中框的上下表面相通，所述集中框的上端对准所述第一通孔且与所述第一横板的下表面固定连接，所述第二过滤网呈长方体且水平放置，所述第二过滤网的上表面与所述集中框的下表面滑动连接，所述第一弹簧设有两个，所述第一弹簧的上端与所述第一横板固定连接，所述第一弹簧的下端与所述第二过滤网固定连接。
所述第一斜板呈倾斜状，所述第一斜板的上端与所述第一框体的内表面固定连接，所述第一斜板的前后表面与所述第一框体的内表面固定连接，所述第三过滤网呈长方体且竖直放置，所述第三过滤网的下表面与所述第一框体的内表面滑动连接，所述第三过滤网的上表面与所述第一斜板的下表面滑动连接，所述第二弹簧呈水平状，所述第二弹簧的左端与所述第一框体的内表面固定连接，所述第二弹簧的右端与所述第三过滤网固定连接，所述第一横杆呈水平状，所述第一横杆的左端与所述第一斜板的下端固定连接，所述第一固定块呈长方体且竖直放置，所述第一固定块的上端与所述第一横板的下表面固定连接，所述第三弹簧呈水平状，所述第三弹簧的左端与所述第三过滤网固定连接，所述第三弹簧的右端与所述第一固定块固定连接，所述第二固定杆的上端与所述第一斜板固定连接，所述第二固定杆的下端与所述第一横杆固定连接。
所述第二管道的上端对准所述第三通孔且与所述第一框体的右表面固定连接，所述第一支架呈L形，所述第一支架的上端与所述第一框体的右表面固定连接，所述第一支架的下端呈竖直状，所述第三固定杆呈倾斜状，所述第三固定杆的上端与所述第一框体的下表面固定连接，所述第二支架呈L形，所述第二支架的上端与所述第一框体的下表面固定连接。
所述第二框体呈空心的长方体且水平放置，所述第二框体上设有位于其上表面的第四通孔、位于其下表面的第五通孔及位于其右表面的第六通孔，所述第二管道的下端对准所述第四通孔且与所述第二框体的上表面固定连接，所述第一支架的下端与所述第二框体的上表面固定连接，所述第三固定杆的下端与所述第二框体的上表面固定连接，所述第二支架的下端与所述第二框体的左表面固定连接，所述排水管的上端对准所述第五通孔且与所述第二框体的下表面固定连接，所述第四过滤网呈长方体且竖直放置，所述第四过滤网与所述第二框体的内表面固定连接，所述第四过滤网上设有贯穿其左右表面的第七通孔，所述斜板呈倾斜状，所述密封块设有两个且分别位于所述斜板的上下两侧，所述密封块的一端与所述斜板的端部固定连接，所述密封块的另一端与所述第二框体的内表面滑动连接，所述斜板及密封块的前后表面与所述第二框体的内表面滑动连接，所述第四弹簧呈水平状，所述第四弹簧的左端与所述第二框体的内表面固定连接，所述第四弹簧的右端与所述斜板固定连接。
所述第三管道的下端对准所述第六通孔且与所述第二框体的右表面固定连接，所述第三管道的上端对准所述第一通孔且与所述第一框体的右表面固定连接，所述输出轴呈圆柱体，所述拉线的右端与所述输出轴固定连接，所述拉线的左端与所述斜板固定连接，所述拉线穿过所述第七通孔且贯穿所述第二框体的内外表面且与其滑动连接，所述固定架呈L形，所述固定的上端与所述电机固定连接，所述固定架的下端与所述第二框体的右表面固定连接。
与现有技术相比，本发明具有如下有益效果：本发明循环水处理设备能够对污水进行循环过滤，进而可以保证过滤的效果，并且净化效率高，能够有效的清除污水中的杂质，防止其对环境造成污染。
