申请日2016.11.15
公开(公告)日2017.08.15
IPC分类号B29C33/00
摘要

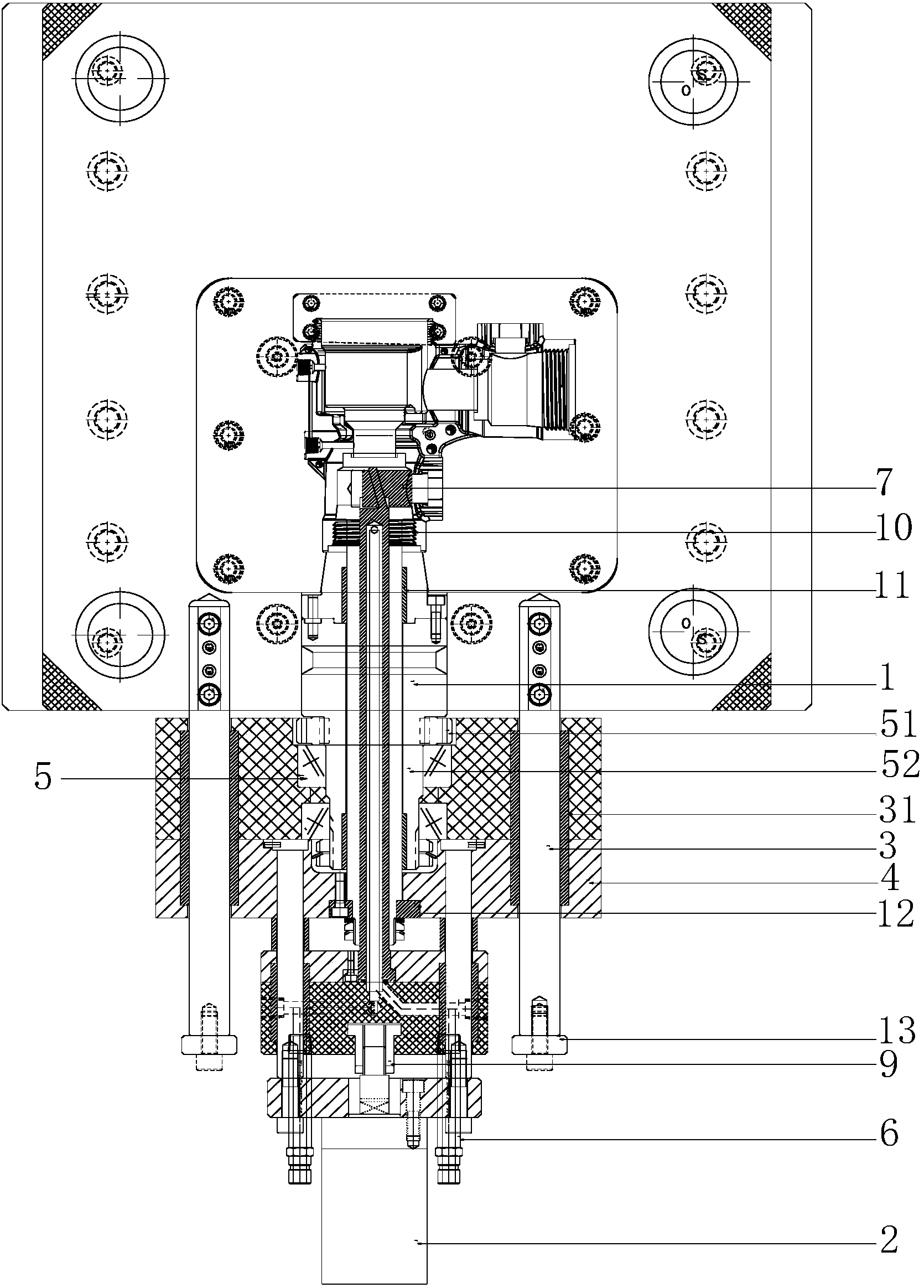

本实用新型涉及模具技术领域，特别涉及一种用于加工水处理装置的模具，包括行位镶件、气缸、导杆、牙箱、传动装置和冷却装置;在行位镶件上设置有小行位;小行位通过铲基结构固定在行位镶件上;铲基设置在小行位座内;在气缸上设置有气缸连接件;小行位与气缸连接件连接，在气缸的作用力下做往复运动;牙箱安装在导杆上;传动装置包括马达、相互啮合的两个齿轮和传动轴;马达设置在牙箱的下方;齿轮与传动轴设置在牙箱内;在传动轴上套结有牙蕊;铲基的一端与牙蕊接触;行位镶件设置在牙箱上;并与牙蕊同步运行;传动装置与传动装置连接。应用该技术方案，牙蕊通过正行冷却后，避免因过热而擦伤工件，保证产品质量。
权利要求书
1.一种用于加工水处理装置的模具，其特征在于：
包括行位镶件、气缸、导杆、牙箱、传动装置和冷却装置;
在所述行位镶件上设置有小行位;
所述小行位通过铲基结构固定在所述行位镶件上;
所述铲基设置在小行位座内;
在所述气缸上设置有气缸连接件;
所述小行位与所述气缸连接件连接，在所述气缸的作用力下做往复运动;
所述牙箱安装在所述导杆上;
所述传动装置包括马达、相互啮合的两个齿轮和传动轴;
所述马达设置在所述牙箱的下方;
所述齿轮与所述传动轴设置在所述牙箱内;
所述传动轴通过轴承连接在所述齿轮上;
所述传动轴由下而上穿出至所述牙箱外部;
在所述传动轴上套结有牙蕊;
所述传动轴与所述牙蕊通过紧固件固定连接;
所述铲基的一端与所述牙蕊接触;
所述行位镶件设置在所述牙箱上;并与所述牙蕊同步运行;
所述传动装置与所述冷却装置连接。
2.根据权利要求1所述的一种用于加工水处理装置的模具，其特征在于：
所述齿轮通过键槽和轴承固定在所述牙箱内。
3.根据权利要求1所述的一种用于加工水处理装置的模具，其特征在于：
所述行位镶件通过所述固定块设置在所述牙箱上。
4.根据权利要求1所述的一种用于加工水处理装置的模具，其特征在于：
在所述导杆的一端设置有限位垫片，用于控制所述牙箱的行程。
5.根据权利要求1所述的一种用于加工水处理装置的模具，其特征在于：
在所述导杆的外部设置有导套;
所述导套位于所述导杆与所述牙箱之间的位置上。
说明书
一种用于加工水处理装置的模具
技术领域
本实用新型涉及模具技术领域，特别涉及一种用于加工水处理装置的模具。
背景技术
现有的水处理装置加工模具，加工和维护都比较麻烦，同时在加工工程中，容易导致模温升高，擦伤工件，影响产品质量。
实用新型内容
鉴于上述问题，本实用新型的目的在于提供一种用于加工水处理装置的模具，解决现有技术中模温容易升高，进而擦伤工件的问题，影响产品质量。
本实用新型的完整技术方案是：
本实用新型公开了一种用于加工水处理装置的模具，包括行位镶件、气缸、导杆、牙箱、传动装置和冷却装置;在所述行位镶件上设置有小行位;所述小行位通过铲基结构固定在所述行位镶件上;所述铲基设置在小行位座内;在所述气缸上设置有气缸连接件;所述小行位与所述气缸连接件连接，在所述气缸的作用力下做往复运动;所述牙箱安装在所述导杆上;所述传动 装置包括马达、相互啮合的两个齿轮和传动轴;所述马达设置在所述牙箱的下方;所述齿轮与所述传动轴设置在所述牙箱内;所述传动轴通过轴承连接在所述齿轮上;所述传动轴由下而上穿出至所述牙箱外部;在所述传动轴上套结有牙蕊;所述传动轴与所述牙蕊通过紧固件固定连接;所述铲基的一端与所述牙蕊接触;所述行位镶件设置在所述牙箱上;并与所述牙蕊同步运行;所述传动装置与所述冷却装置连接。
进一步的，所述齿轮通过键槽和轴承固定在所述牙箱内。
进一步的，所述行位镶件通过所述固定块设置在所述牙箱上。
进一步的，在所述导杆的一端设置有限位垫片，用于控制所述牙箱的行程。
进一步的，在所述导杆的外部设置有导套;所述导套位于所述导杆与所述牙箱之间的位置上。
由上可见，应用本实用新型实施例的技术方案，有如下有益效果：
本实用新型提供了一种用于加工水处理装置的模具，应用该技术方案，由于设置了传动装置和冷却装置，牙蕊通过正行冷却后，避免因过热而擦伤工件，保证产品质量。
