申请日2017.01.12
公开(公告)日2017.08.22
IPC分类号E03F5/04
摘要
本实用新型涉及一种市政污水三井排水系统，包括设置三个排水井，每一所述排水井中各倾斜设置有第一过滤板，所述第一过滤板上贯穿设置有第一过滤孔，所述第一过滤板的一端向下倾斜，所述第一过滤板向下倾斜的一端连接在排水井的侧壁上，所述第一过滤板的上方设置有出口，所述出口的一侧设置有储物井，所述储物井的底部设置有第二过滤板，所述第二过滤板上贯穿设置有第二过滤孔，所述第二过滤板下方设置有储水腔，本实用新型具有以下有益效果：第一过滤板能够将垃圾过滤，使垃圾沿倾斜的过滤板在重力和污水的冲击力的作用下通过出口进入到储物井中，进而能够将污水与垃圾分离开，防止用排水管将排水井中的水排出时排水管被堵塞。
权利要求书

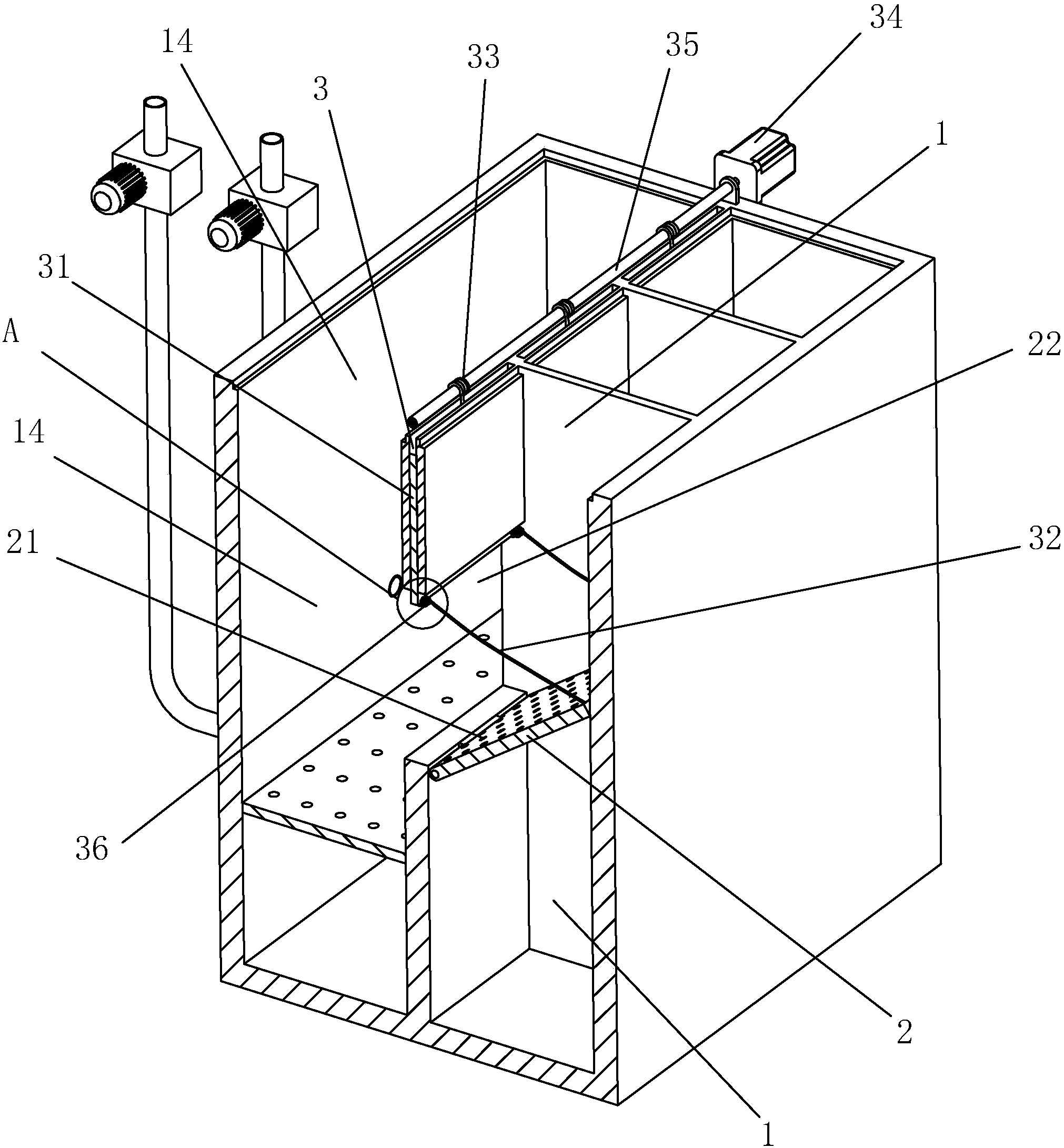

1.一种市政污水三井排水系统，包括设置在地下的三个排水井(1)，其特征在于：所述排水井(1)的一侧设置有储物井(14)，每一所述排水井(1)中各倾斜设置有第一过滤板(2)，所述第一过滤板(2)上贯穿设置有供水通过的第一过滤孔(21)，所述第一过滤板(2)倾斜架设在排水井(1)的内部，所述排水井(1)侧壁于第一过滤板(2)最低位置上方设置有与储物井(14)相通的出口，所述储物井(14)的底部设置有第二过滤板(23)，所述第二过滤板(23)上贯穿设置有第二过滤孔(24)，所述第二过滤板(23)下方设置有储水腔(25)。
2.根据权利要求1所述的一种市政污水三井排水系统，其特征在于：每一所述第一过滤板(2)向下倾斜的一端分别转动连接在排水井(1)上位于出口(22)下方的侧壁上，所述排水井(1)的上方设置有一驱动部(34)，所述驱动部(34)能驱动第一过滤板(2)转动并贴合于出口(22)处并同时将开口封堵。
3.根据权利要求2所述的一种市政污水三井排水系统，其特征在于：所述储物井(14)与排水井(1)之间的侧壁中设置有滑移腔(3)，所述滑移腔(3)中设置有能够在滑移腔(3)中上下滑移进而封住和打开出口(22)的隔板(31)，所述驱动部(34)能够控制隔板(31)滑移。
4.根据权利要求3所述的一种市政污水三井排水系统，其特征在于：所述隔板(31)的底部设置有与第一过滤板(2)连接并能够带动第一过滤板(2)转动的第一连接件(32)，所述隔板(31)移动至将出口(22)封住的位置处时，所述第一过滤板(2)转动至竖直方向。
5.根据权利要求4所述的一种市政污水三井排水系统，其特征在于：所述驱动部(34)为电机，所述电机包括转轴，所述转轴上连接有转动辊(35)，所述转动辊(35)位于每一滑移腔(3)的上方，所述转动辊(35)上连接有与隔板(31)对应分布的第二连接件(33)，所述第二连接件(33)分别与每一隔板(31)连接。
6.根据权利要求1所述的一种市政污水三井排水系统，其特征在于：所述储水腔(25)中连接有输水管(4)，所述输水管(4)远离储水腔(25)的一端延伸至地面上且连接有能将储水腔(25)中的水抽出的第一负压装置(41)。
7.根据权利要求1所述的一种市政污水三井排水系统，其特征在于：所述储物井(14)中连接有输气管(5)，所述输气管(5)远离储物井(14)的一端延伸至地面上方并连接有能够将储物井(14)中的气体抽出的第二负压装置(51)。
8.根据权利要求1所述的一种市政污水三井排水系统，其特征在于：每一所述排水井(1)上的出口(22)朝向同一侧，所述储物井(14)的宽度大于或等于三个排水井(1)的宽度之和，且出口(22)都通入同一个储物井(14)中。
说明书
一种市政污水三井排水系统
技术领域
本实用新型涉及一种排水系统，特别涉及一种市政污水三井排水系统。
背景技术
市政排水系统是处理和排除城市污水和雨水的工程设施系统，是城市公用设施的组成部分。排水井是排水系统中常用的结构，通过将污水排入排水井中能够快速将污水暂时存贮在排水井中，便于对污水进行下一步处理。三井排水系统则是在每一安装排水井的位置处安装三个排水井，以达到将不同污染程度的水分类存贮的作用。
公告号为“CN203230030U”的中国专利公开了一种市政污水三井排水系统，包括内网排水井，中间井和外网排水井，这种三井排水系统在使用过程中，垃圾容易随着污水一起被存贮在排水井中，将排水井中的污水排走时，垃圾容易堵塞排水用的排水管，非常麻烦。
实用新型内容
本实用新型的目的是提供一种能够将进入排水井中的垃圾从污水中分离的市政污水三井排水系统。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种市政污水三井排水系统，包括设置在地下三个排水井，所述排水井的一侧设置有储物井，每一所述排水井中各倾斜设置有第一过滤板，所述第一过滤板上贯穿设置有供水通过的第一过滤孔，所述第一过滤板倾斜架设在排水井的内部，所述排水井侧壁于第一过滤板最低位置上方设置有与储物井相通的出口，所述储物井的底部设置有第二过滤板，所述第二过滤板上贯穿设置有第二过滤孔，所述第二过滤板下方设置有储水腔。
通过采用上述技术方案，当污水从排水井的上方流入到井内时，第一过滤板能够将垃圾过滤，使污水从第一过滤孔中流到排水井的下部，垃圾沿倾斜的过滤板在重力和污水的冲击力的作用下向出口处滑动，进而通过出口进入到储物井中，并堆积在第二过滤板的上方，进而能够将污水与垃圾分离开，防止用排水管将排水井中的水排出时排水管被堵塞，垃圾落在储物井中后，附着在垃圾上的水在重力的作用下向下方渗透，然后通过第二过滤孔流入储水腔中。
作为优选，每一所述第一过滤板向下倾斜的一端分别转动连接在排水井上位于出口下方的侧壁上，所述排水井的上方设置有一驱动部，所述驱动部能驱动第一过滤板转动并贴合与开口处并同时将开口封堵。
通过采用上述技术方案，当水量比较大时，通过转动第一过滤板，能够使第一过滤板贴合在各个排水井的侧壁上，使第一过滤板不再挡在各排水井中，进而使污水能够通畅地排入各排水井中。
作为优选，所述储物井与排水井之间的侧壁中设置有滑移腔，所述滑移腔中设置有能够在滑移腔中上下滑移进而封住和打开出口的隔板，所述驱动部能够控制隔板滑移。
通过采用上述技术方案，利用驱动部能够控制隔板在滑移腔中滑移，进而将出口封住，能够防止在水量比较大的时候大量的水从出口处流入储物井中。
作为优选，所述隔板的底部设置有与第一过滤板连接并能够带动第一过滤板转动的第一连接件，所述隔板移动至将出口封住的位置处时，所述第一过滤板转动至竖直方向。
通过采用上述技术方案，当隔板向下滑动时，隔板能够带动第一连接件移动，进而带动第一过滤板转动，当隔板向下移动到出口处并将出口处封住时，第一过滤板转动至竖直状态并靠近排水井的侧壁，进而能够在将出口封住的同时使水能够顺畅地排入排水井中。
作为优选，所述驱动部为电机，所述电机包括转轴，所述转轴上连接有转动辊，所述转动辊位于每一滑移腔的上方，所述转动辊上连接有与隔板对应分布的第二连接件，所述第二连接件分别与每一隔板连接。
通过采用上述技术方案，启动电机时，电机上的转轴能够带动转动辊转动，进而将第二连接件缠绕在转动辊上，带动隔板向上移动，隔板向上移动的同时第一连接件位于隔板上的一端也在向上移动，此时第一过滤板在重力的作用下转动，进而使隔板远离铰接处的一端能够抵接在排水井的侧壁上;方向转动转轴时，转轴能够带动转动辊反向转动，使第二连接件离开转动辊向下移动，进而使隔板在重力作用下向下移动，同时隔板带动第一连接件的一端向下移动，进而拉动第一过滤板转动，将第一过滤板转动至竖直方向。
作为优选，所述储水腔中连接有输水管，所述输水管远离储水腔的一端延伸至地面上且连接有能将储水腔中的水抽出的第一负压装置。
通过采用上述技术方案，储水腔中的水积累到一定程度后可能积满并从第二过滤孔溢出储水腔并将垃圾浸泡在其中，导致垃圾中的水分含量增加，焚烧困难，通过第一负压装置能够将储水腔中的水抽出，避免垃圾浸泡在污水中。
作为优选，所述储物井中连接有输气管，所述输气管远离储物井的一端延伸至地面上方并连接有能够将储物井中的气体抽出的第二负压装置。
通过采用上述技术方案，当储物井中的垃圾堆积一段时间后，工作人员需要对垃圾进行清理，而堆积在储物井中的垃圾可能会产生有害气体，对工作人员的健康造成危险，通过第二负压装置和输气管能够将储物井中的有害气体抽出，使减少有害气体对工作人员的危害。
作为优选，每一所述排水井上的出口朝向同一侧，所述储物井的宽度大于或等于三个排水井的宽度之和，且出口都通入同一个储物井中。
通过采用上述技术方案，位于排水井中的垃圾通过各自的出口滑移到同一个储物井中，便于工作人员将垃圾统一处理。
综上所述，本实用新型具有以下有益效果：当污水从排水井的上方流入到井内时，第一过滤板能够将垃圾过滤，使污水从第一过滤孔中流到井的下部，垃圾沿倾斜的过滤板在重力和污水的冲击力的作用下向出口处滑动，进而通过出口进入到储物井中，并堆积在第二过滤板的上方，进而能够将污水与垃圾分离开，防止用排水管将排水井中的水排出时排水管被堵塞，附着在垃圾上的水在重力的作用下向下方渗透，然后通过第二过滤孔流入储水腔中。
