申请日2017.01.11
公开(公告)日2017.09.22
IPC分类号C02F9/14
摘要
生物与电化法污水处理器，包括：格栅、调节池、变压器、整流柜、共用螺栓、电极板组、出水抽吸泵A、膜生物反应池、曝气管、中空纤维膜件组、出水抽吸泵B、储水池A、污水处理达标检测装置、储水池B、出水抽吸泵C，控制器，本实用新型提供了一种生物与电化法污水处理器，该装置具有污水处理成本低、出水水质稳定优良、操作简便、可控性高，同时装置结构简单、加工容易、维护方便、污水处理效率高、效果好等优点，克服了现有的污水处理装置，艺流程复杂操作繁琐，集成化程度低，装置不易控制，另外储水水质不稳定，且能量消耗大、运行费用高的问题，本装置市场潜力大，可以在市场上进行推广。
权利要求书

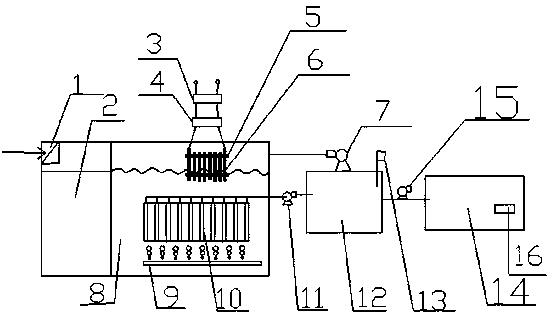

1.生物与电化法污水处理器，包括：格栅、调节池、变压器、整流柜、共用螺栓、电极板组、出水抽吸泵A、膜生物反应池、曝气管、中空纤维膜件组、出水抽吸泵B、储水池A、污水处理达标检测装置、储水池B、出水抽吸泵C，控制器，其特征在于：生物与电化法污水处理器设有反应池，反应池左侧上部设有格栅，反应池左侧空间构成调节池，右侧空间构成膜生物反应池，调节池和格栅相连，调节池和膜生物反应池之间设有膜，膜生物反应池上部设有整流柜，整流柜顶端设有变压器，整流柜和变压器相连，整流柜下端设有共用螺栓，整流柜的两极分别放在共用螺栓的两端，共用螺栓下侧设有电极板组，电极板组和变压器相连，变压器接220v交流电，膜生物反应池内部设有中空纤维膜件组，下部设有曝气管，反应池右侧设有出水抽吸泵B，出水抽吸泵B和膜生物反应池中的空纤维膜件组相连，出水抽吸泵B和储水池A相连，储水池A上侧设有出水抽吸泵A，出水抽吸泵A和膜生物反应池相连，储水池A右侧设有储水池B，储水池A和储水池B之间通过出水抽吸泵C相连，储水池B上设有控制器，控制器和外部电源相连。
说明书
生物与电化法污水处理器
技术领域
本实用新型涉及一种生物与电化法污水处理器，属于污水处理装置设计应用领域。
背景技术
现有的污水处理器，工艺流程复杂操作繁琐，集成化程度低，装置不易控制，另外储水水质不稳定，且能量消耗大、运行费用高。
为此，设计一种生物与电化法污水处理器，该装置操作简便、可控性高，另外该新型装置降低污水处理成本，出水水质稳定优良，同时装置结构简单、加工容易、维护方便。
发明内容
本实用新型的目的是提供一种生物与电化法污水处理器。
本实用新型解决其技术问题所采用的技术方案是：生物与电化法污水处理器，包括：格栅、调节池、变压器、整流柜、共用螺栓、电极板组、出水抽吸泵A、膜生物反应池、曝气管、中空纤维膜件组、出水抽吸泵B、储水池A、污水处理达标检测装置、储水池B、出水抽吸泵C，控制器，其特征在于：生物与电化法污水处理器设有反应池，反应池左侧上部设有格栅，反应池左侧空间构成调节池，右侧空间构成膜生物反应池，调节池和格栅相连，调节池和膜生物反应池之间设有膜，膜生物反应池上部设有整流柜，整流柜顶端设有变压器，整流柜和变压器相连，整流柜下端设有共用螺栓，整流柜的两极分别放在共用螺栓的两端，共用螺栓下侧设有电极板组，电极板组和变压器相连，变压器接220v交流电，膜生物反应池内部设有中空纤维膜件组，下部设有曝气管，反应池右侧设有出水抽吸泵B，出水抽吸泵B和膜生物反应池中的空纤维膜件组相连，出水抽吸泵B和储水池A相连，储水池A上侧设有出水抽吸泵A，出水抽吸泵A和膜生物反应池相连，储水池A右侧设有储水池B，储水池A和储水池B之间通过出水抽吸泵C相连，储水池B上设有控制器，控制器和外部电源相连。
本实用新型的有益效果是：气喷动引射曝气器，结构简单、加工容易、维护方便;膜生物反应器降低了污水处理成本，出水水质稳定优良;电化法污水处理装置加快了工作效率。
