申请日2016.08.30
公开(公告)日2017.03.29
IPC分类号C02F1/10; F23G7/06; F23J15/06; F28C3/08; C02F103/10
摘要
本实用新型属于天然气开采井场废水处理技术领域，公开了一种能源高效利用的低浓度废水加强蒸发装置，解决现有废水通过晒池内自然蒸发不能满足井场对废水处理的需要的问题。本实用新型包括安装在晒池上方的机架，所述机架上安装有焚烧筒，所述焚烧筒连通有进风管和放空气体进气管，所述焚烧筒还配设有点火枪，所述点火枪设置在焚烧筒的上端，所述焚烧筒内设置有隔板，所述隔板下端的焚烧筒内套设有上升筒并与上升筒之间形成空腔，所述隔板上连接有用于将燃烧气导入空腔的输气管道，所述空腔内设置有螺旋向下的螺旋导流板，所述螺旋导流板与焚烧筒之间设置有颗粒粉尘通过的间隙。

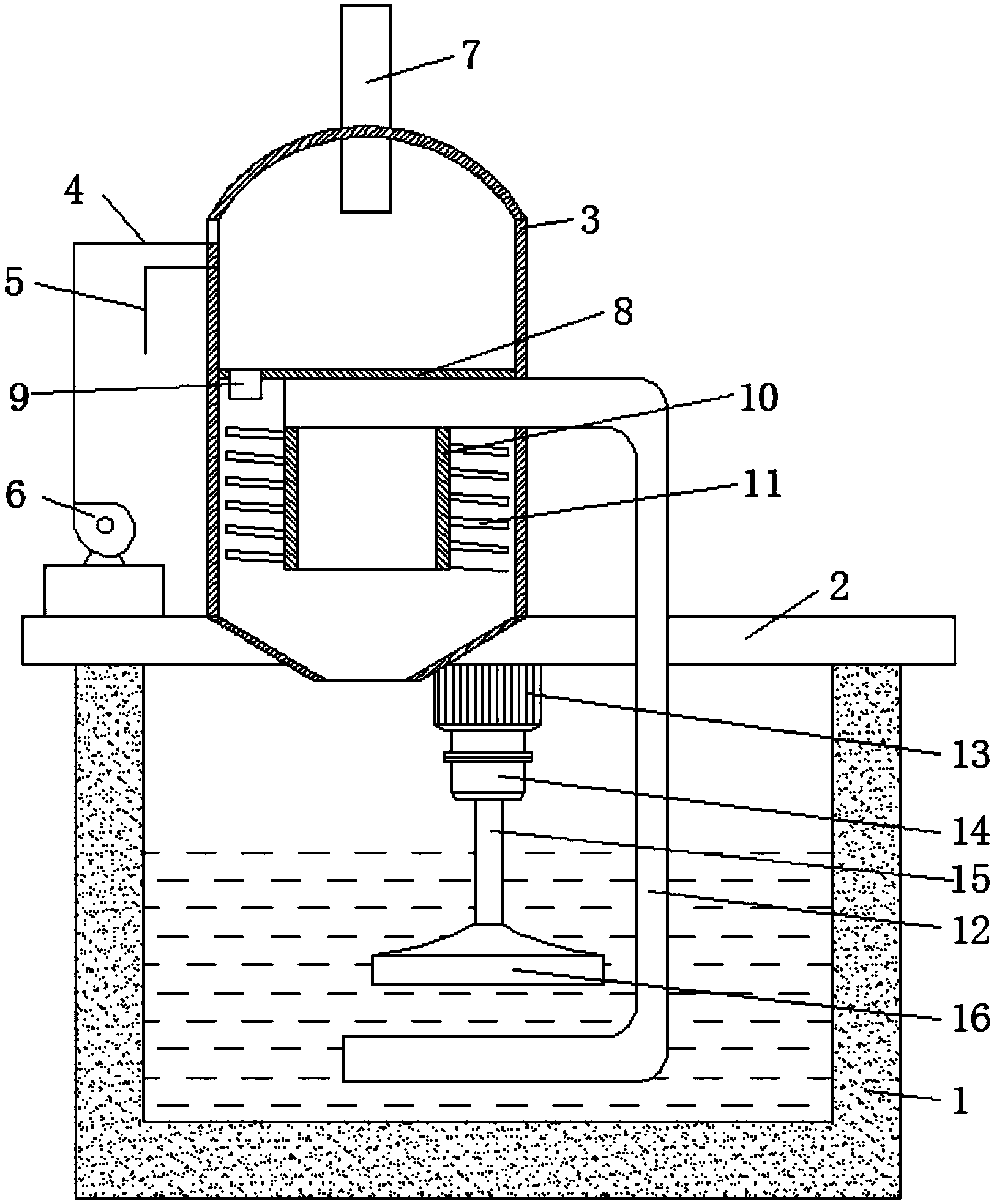

摘要附图
权利要求书
1.一种能源高效利用的低浓度废水加强蒸发装置，其特征在于，包括安装在晒池上方的机架，所述机架上安装有焚烧筒，所述焚烧筒连通有进风管和放空气体进气管，所述焚烧筒还配设有点火枪，所述点火枪设置在焚烧筒的上端，所述焚烧筒内设置有隔板，所述隔板下端的焚烧筒内套设有上升筒并与上升筒之间形成空腔，所述隔板上连接有用于将燃烧气导入空腔的输气管道，所述空腔内设置有螺旋向下的螺旋导流板，所述螺旋导流板与焚烧筒之间设置有颗粒粉尘通过的间隙，所述焚烧筒的下端设置有收灰斗，所述上升筒的上端连接有出气管道;所述出气管道的下端延伸入晒池的底部，所述机架上还安装有驱动电机，所述驱动电机的输出轴经减速器连接有转轴，所述转轴的下端连接有分散盘，所述分散盘设置在位于晒池底部的出气管道的正上方。
2.根据权利要求1所述的能源高效利用的低浓度废水加强蒸发装置，其特征在于，所述分散盘的下表面连接有多个倾斜设置的分散片，各个分散片相互间隔的设置在分散盘的下表面上。
3.根据权利要求2所述的能源高效利用的低浓度废水加强蒸发装置，其特征在于，相邻的两分散片的倾斜方向相反。
4.根据权利要求3所述的能源高效利用的低浓度废水加强蒸发装置，其特征在于，所述分散片上开设有若干通孔。
5.根据权利要求1所述的能源高效利用的低浓度废水加强蒸发装置，其特征在于，所述的分散盘的外圆周上连接有多个搅拌叶片。
6.根据权利要求1所述的能源高效利用的低浓度废水加强蒸发装置，其特征在于，所述分散盘的上表面上连接有弧形导流条，所述弧形导流条的螺旋方向与分散盘转动的方向相反。
7.根据权利要求1-6任一所述的能源高效利用的低浓度废水加强蒸发装置，其特征在于，所述机架上安装有用于向进气管通入空气的离心风机。
说明书
一种能源高效利用的低浓度废水加强蒸发装置
技术领域
本实用新型属于天然气开采井场废水处理技术领域，具体涉及一种能源高效利用的低浓度废水加强蒸发装置。
背景技术
目前天然气开采井场废水都是在晒池内通过自然太条件进行蒸发，废水要在自然条件下蒸发，需要较长的时间，而井场的所需处理的废水量又非常大，自然蒸发往往不能满足要求。
实用新型内容
本实用新型为了解决现有废水通过晒池内自然蒸发不能满足井场对废水处理的需要的问题，而提供一种能源高效利用的低浓度废水加强蒸发装置，利用放空气体进行对晒池尽心强制供热，提高晒池内废水的蒸发速度，从而满足井场对废水的处理需求。
为解决上述技术问题，本实用新型所采用的技术方案是：
一种能源高效利用的低浓度废水加强蒸发装置，其特征在于，包括安装在晒池上方的机架，所述机架上安装有焚烧筒，所述焚烧筒连通有进风管和放空气体进气管，所述焚烧筒还配设有点火枪，所述点火枪设置在焚烧筒的上端，所述焚烧筒内设置有隔板，所述隔板下端的焚烧筒内套设有上升筒并与上升筒之间形成空腔，所述隔板上连接有用于将燃烧气导入空腔的输气管道，所述空腔内设置有螺旋向下的螺旋导流板，所述螺旋导流板与焚烧筒之间设置有颗粒粉尘通过的间隙，所述焚烧筒的下端设置有收灰斗，所述上升筒的上端连接有出气管道;所述出气管道的下端延伸入晒池的底部，所述机架上还安装有驱动电机，所述驱动电机的输出轴经减速器连接有转轴，所述转轴的下端连接有分散盘，所述分散盘设置在位于晒池底部的出气管道的正上方。
进一步的，所述分散盘的下表面连接有多个倾斜设置的分散片，各个分散片相互间隔的设置在分散盘的下表面上。
进一步的，相邻的两分散片的倾斜方向相反。
进一步的，所述分散片上开设有若干通孔。
进一步的，所述的分散盘的外圆周上连接有多个搅拌叶片。
进一步的，所述分散盘的上表面上连接有弧形导流条，所述弧形导流条的螺旋方向与分散盘转动的方向相反。
进一步的，所述机架上安装有用于向进风管通入空气的离心风机。
与现有技术相比，本实用新型具有以下有益效果：
本实用新型的能源高效利用的低浓度废水加强蒸发装置，通过将放空气体在焚烧筒内进行燃烧，将燃烧后的高温气体通过出气管道通入晒池内，从而对晒池内的废水进行加热蒸发，提高废水的蒸发速率，从而满足井场对废水处理的需求。本实用新型利用放空气体进行焚烧来提高晒池的蒸发速率，既提高了能源的利用率，同时减少了放空气体对环境的污染。
放空气体在焚烧筒内后的燃烧气在焚烧筒内做螺旋运动，在离心力的作用下燃烧气中的大颗粒粉尘与烟气进行分离，从而减少了粉尘的排出，减少对环境的污染。
同时本实用新型通过设置分散盘，用于对出气管道排出的烟气进行分散，使得烟气在晒池中形成微小的气泡，提高烟气在废水中的停留时间，从而增加烟气与废水的接触时间和接触面积，使得烟气的热能能够最大限度的传递给废水，进一步提高废水的蒸发速率。
