申请日2016.08.30
公开(公告)日2017.04.12
IPC分类号C02F3/34; C02F103/30
摘要
本实用新型公开了一种分散蓝56还原母液废水处理装置,所述搅拌罐外壁设有第一加热电阻丝，所述转轴下端设有转动盘，所述转动盘下方中部设有第一搅拌轴所述壳体右侧下方通过水管连接箱体，所述水管下方均匀设有分水管，所述分水管下方设有U型活性炭吸附管，所述U型活性炭吸附管的管壁上设有第二加热电阻丝，所述U型活性炭吸附管下方设有出水口，所述出水口连通储水箱。本分散蓝56还原母液废水处理装置，再加入微生物剂和56还原母液废水，在启动电动机带动第一搅拌轴上的螺旋搅拌桨和第二搅拌轴上的搅拌棒进行两者充分均匀搅拌，在高温的充分搅拌下，分散蓝56还原母液的发色基团破坏从而获得良好的脱色效果，脱完色后。

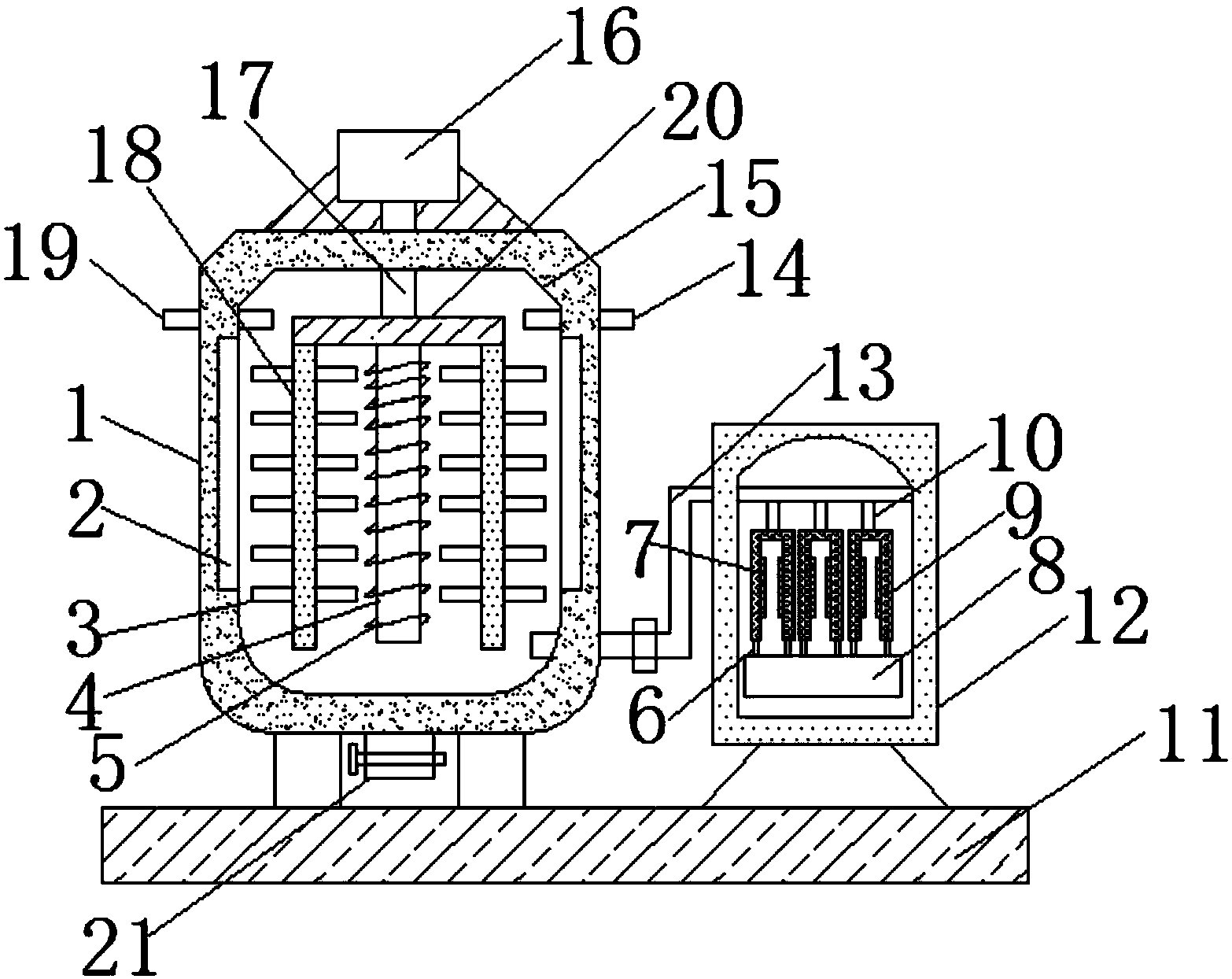

摘要附图
权利要求书
1.一种分散蓝56还原母液废水处理装置,包括壳体(1)和支撑底座(11)，其特征在于：所述壳体(1)位于支撑底座(11)的左侧上方，所述壳体(1)内部设有搅拌罐(15)，所述搅拌罐(15)外壁设有第一加热电阻丝(2)，所述壳体(1)上方设有电动机(16)，所述电动机(16)上设有转轴(17)，所述转轴(17)贯穿搅拌罐(15)的顶部内壁，所述转轴(17)下端设有转动盘(20)，所述转动盘(20)下方中部设有第一搅拌轴(4)，所述第一搅拌轴(4)上设有螺旋搅拌桨(5)，所述转动盘(20)下方左右两侧设有第二搅拌轴(18)，所述第二搅拌轴(18)外壁上均匀设有搅拌棒(3)，所述壳体(1)左侧上方设有废水进口(19)，所述壳体(1)右侧上方设有微生物剂进口(14)，所述壳体(1)底部设有排渣口(21)，所述壳体(1)右侧下方通过水管(13)连接箱体(12)，且水管(13)贯穿箱体(12)左侧内壁，所述水管(13)下方均匀设有分水管(10)，所述分水管(10)下方设有U型活性炭吸附管(9)，所述U型活性炭吸附管(9)的管壁上设有第二加热电阻丝(7)，所述U型活性炭吸附管(9)下方设有出水口(6)，所述出水口(6)连通储水箱(8)。
2.根据权利要求1所述的一种分散蓝56还原母液废水处理装置，其特征在于：所述壳体(1)下方设有支撑腿，且支撑腿下端连接支撑底座(11)。
3.根据权利要求1所述的一种分散蓝56还原母液废水处理装置，其特征在于：所述排渣口(21)和水管(13)上均设有阀门。
说明书
一种分散蓝56还原母液废水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种分散蓝56还原母液废水处理装置。
背景技术
印染废水是加工棉、麻、化学纤维及其混纺产品为主的印染厂排出的废水。每印染加工1吨纺织品耗水100～200吨，其中80～90%成为废水。纺织印染废水具有水量大、有机污染物含量高、碱性大、水质变化大等特点，属难处理的工业废水之一，废水中含有染料、浆料、助剂、油剂、酸碱、纤维杂质、砂类物质、无机盐等。
然而随着染料技术的快速发熟，各种染料加工处理技术方法也较为多样，在染料加工过程中会产生大量的污水，其中分散蓝56还原母液就是其中的一种，它的加工过程中就会产生大量的污水给我们的社会环境带来一定的危害。
实用新型内容
本实用新型的目的在于提供一种分散蓝56还原母液废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种分散蓝56还原母液废水处理装置,包括壳体和支撑底座，所述壳体位于支撑底座的左侧上方，所述壳体内部设有搅拌罐，所述搅拌罐外壁设有第一加热电阻丝，所述壳体上方设有电动机，所述电动机上设有转轴，所述转轴贯穿搅拌罐的顶部内壁，所述转轴下端设有转动盘，所述转动盘下方中部设有第一搅拌轴，所述第一搅拌轴上设有螺旋搅拌桨，所述转动盘下方左右两侧设有第二搅拌轴，所述第二搅拌轴外壁上均匀设有搅拌棒，所述壳体左侧上方设有废水进口，所述壳体右侧上方设有微生物剂进口，所述壳体底部设有排渣口，所述壳体右侧下方通过水管连接箱体，且水管贯穿箱体左侧内壁，所述水管下方均匀设有分水管，所述分水管下方设有U型活性炭吸附管，所述U型活性炭吸附管的管壁上设有第二加热电阻丝，所述U型活性炭吸附管下方设有出水口，所述出水口连通储水箱。
优选的，所述壳体下方设有支撑腿，且支撑腿下端连接支撑底座。
优选的，所述排渣口和水管上均设有阀门。
与现有技术相比，本实用新型的有益效果是：本分散蓝56还原母液废水处理装置，通过第一加热电阻丝给搅拌罐加热一定温度后，再加入微生物剂和56还原母液废水，在启动电动机带动第一搅拌轴上的螺旋搅拌桨和第二搅拌轴上的搅拌棒进行两者充分均匀搅拌，在高温的充分搅拌下，分散蓝56还原母液的发色基团破坏从而获得良好的脱色效果，脱完色后，利用第二加热电阻丝加热U型活性炭吸附管，再打开水管的阀门使废水流入箱体内的U型活性炭吸附管内通过U型活性炭吸附管内的活性吸附炭的吸附，将分散蓝56还原母液废水中的有机物和金属离子吸附并浓集于其表面，达到净化水的目的。
