电渗透污泥脱水装备用分体式链板

　　申请日2016.08.30

　　公开(公告)日2017.04.12

　　IPC分类号C02F11/00; C02F11/12

　　摘要

　　本实用新型公开了一种电渗透污泥脱水装备用分体式链板，它由板体、螺栓和轴套共同组成。所述板体为两端半圆形的直长条形板块，板面上长度方向两边分别各设有一只圆形通孔，圆形通孔中配装轴套。为了便于在配套的电渗透污泥脱水装备中拆卸履带，本实用新型中的板体是对开结构，即板体板面顺两轴孔水平中线剖开，两只对称的半只板体由侧面居中安置的螺栓连接。生产现场维护时，只要旋松螺栓便可取出上下各半只板体，从而轻松拆卸已磨损的轴套。反之也很容易换装新的轴套。本实用新型适合各种规格的电渗透污泥脱水装备的履带配套。

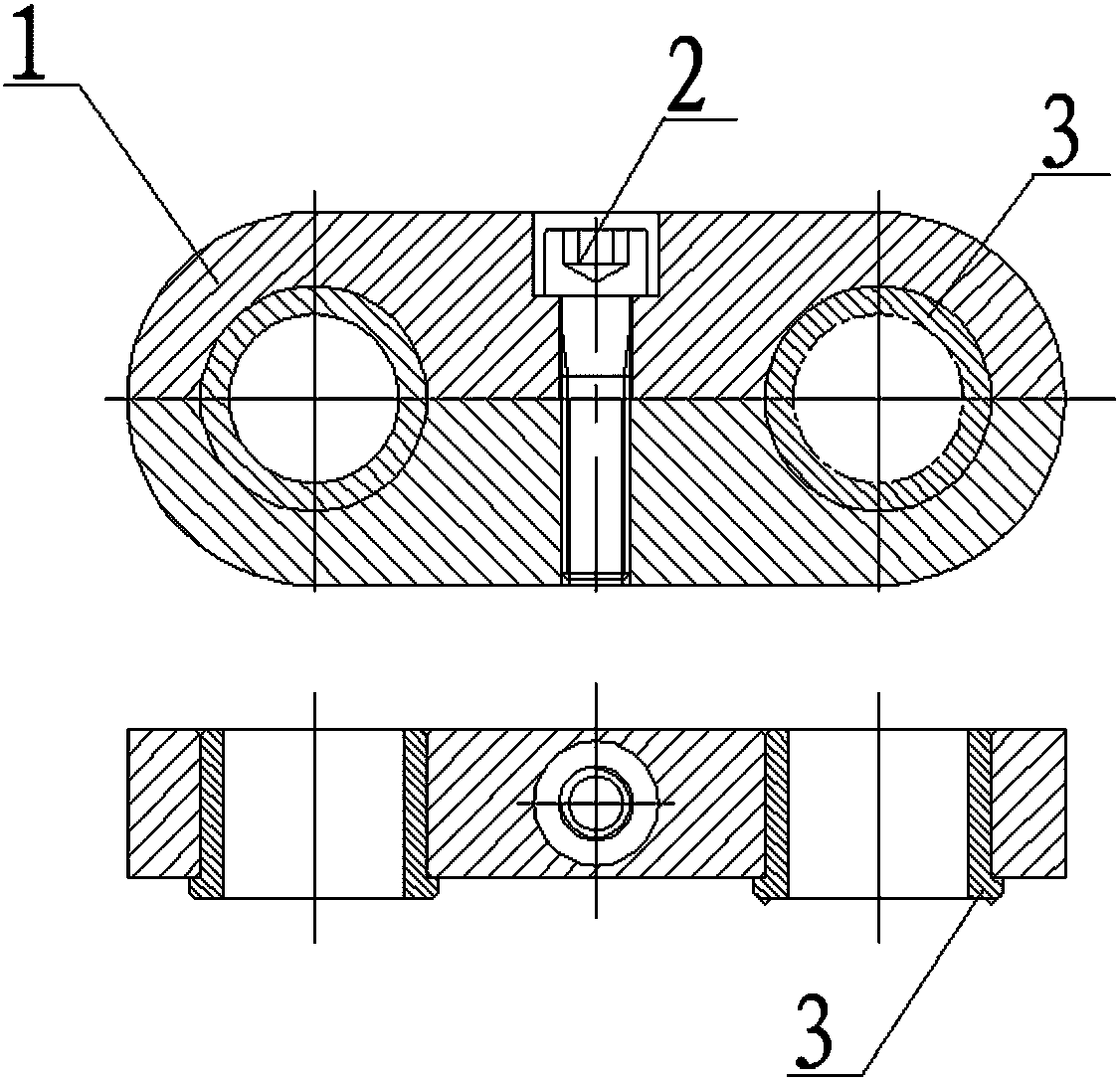

　　摘要附图



　　权利要求书

　　1.一种电渗透污泥脱水装备用分体式链板，它由板体(1)、螺栓(2)和轴套(3)共同组成;所述板体(1)为两端半圆形的直长条形板块，板面上长度方向两边分别各设有一只圆形通孔，圆形通孔中配装轴套(3);其特征在于：所述板体(1)板面顺两轴孔水平中线剖开，两只对称的半只板体(1)由侧面居中安置的螺栓(2)连接。

　　2.根据权利要求1所述的电渗透污泥脱水装备用分体式链板，其特征在于：所述轴套(3)为薄壁圆套，一端外壁设有轴向止位台肩。

　　3.根据权利要求2所述的电渗透污泥脱水装备用分体式链板，其特征在于：所述轴套(3)材质为合金钢，整体淬硬至HRC45～55。

　　说明书

　　电渗透污泥脱水装备用分体式链板

　　技术领域

　　本实用新型涉及一种机械传动连接件，具体地讲，本实用新型涉及一种履带的链板，特别是一种电渗透污泥脱水装备用分体式链板。

　　背景技术

　　履带由若干件链板串接而成，它是污泥脱水装备中带状循环传动件，运行中既传输动力，又承受一定的张紧力，再加上处在电场环境下整体长期遭受污泥侵蚀，其中的链板是易损件。由于污泥脱水装备内部运行条件相对恶劣，常规材质的链板配套寿命远达不到预期，易发生故障。履带的链板是一种节联结构件，节之间靠两侧链板连接。传统技术的链板为整体结构，这种整体同质链板制作工艺简单、装配容易。整体同质的链板配套污泥脱水装备虽然能够达到抗拉强度，但耐磨性能不足，特别是两端轴孔因与配套销轴有相对运动，易发生单边磨损。在正常使用条件下，传统技术的链板使用寿命仅2～3个月。污泥脱水装备是一种机电一体化装置，内部空间位置狭窄，维修更换链板显得很困难，尤其是整体结构的链板现场装卸很难。总的来说，传统技术的整体链板不适合制成污泥脱水装置配套的履带。

　　实用新型内容

　　本实用新型主要针对整体结构链板的不足，提出一种电渗透污泥脱水装备用分体式链板，该链板以板体两轴孔水平中线为界剖开，分体合理、定位准确、连接可靠，在线装卸容易在不降低抗拉强度的前提下显著提高两轴孔的耐磨性能。

　　本实用新型通过下述技术方案实现技术目标。

　　电渗透污泥脱水装备用分体式链板，它由板体、螺栓和轴套共同组成。所述板体为两端半圆形的直长条形板块，板面上长度方向两边分别各设有一只圆形通孔，圆形通孔中配装轴套。其改进之处在于：所述板体板面顺两轴孔水平中线剖开，两只对称的半只板体由侧面居中安置的螺栓连接。

　　上述结构中，所述轴套为薄壁圆套，一端外壁设有轴向止位台肩。

　　上述结构中，所述轴套材质为合金钢，整体淬硬至HRC45～55。

　　本实用新型与现有技术相比，具有以下积极效果：

　　1、板体对开结构简单、制作容易;

　　2、两只轴套在结构中除用于履带的链板串接，还起到定位销的作用，确保链板连接可靠;

　　3、轴套经整体热处理，耐磨性能优于板体，故耐用;

　　4、对开结构的板体，便于在狭窄位置装卸，特别适合生产现场维护。
