申请日2016.08.30
公开(公告)日2017.04.19
IPC分类号F28C1/00; F28F25/00
摘要
本实用新型公开了一种防腐蚀污水冷却塔，包括收水器和自动补水装置，收水器的上方固定安装有电机和电机支架，在收水器的外表面固定安装有上壳体，收水器的下方固定安装有配水系统和进水口，在导流管的底端固定安装有喷嘴;自动补水装置固定安装在收水器的下方，在自动补水装置的左侧固定安装有溢流口和出水口，自动补水装置的下方固定安装有塔脚，自动补水装置通过安装在塔脚顶端的安装板固定安装在安装板的上表面，在安装板的右侧还固定安装有进风窗，该防腐蚀污水冷却塔的电机设置在冷却塔的顶端，能够有效保护电机，防止被腐蚀，且冷却塔冷却效果好，效率高，适用于实际污水处理过程中的应用。

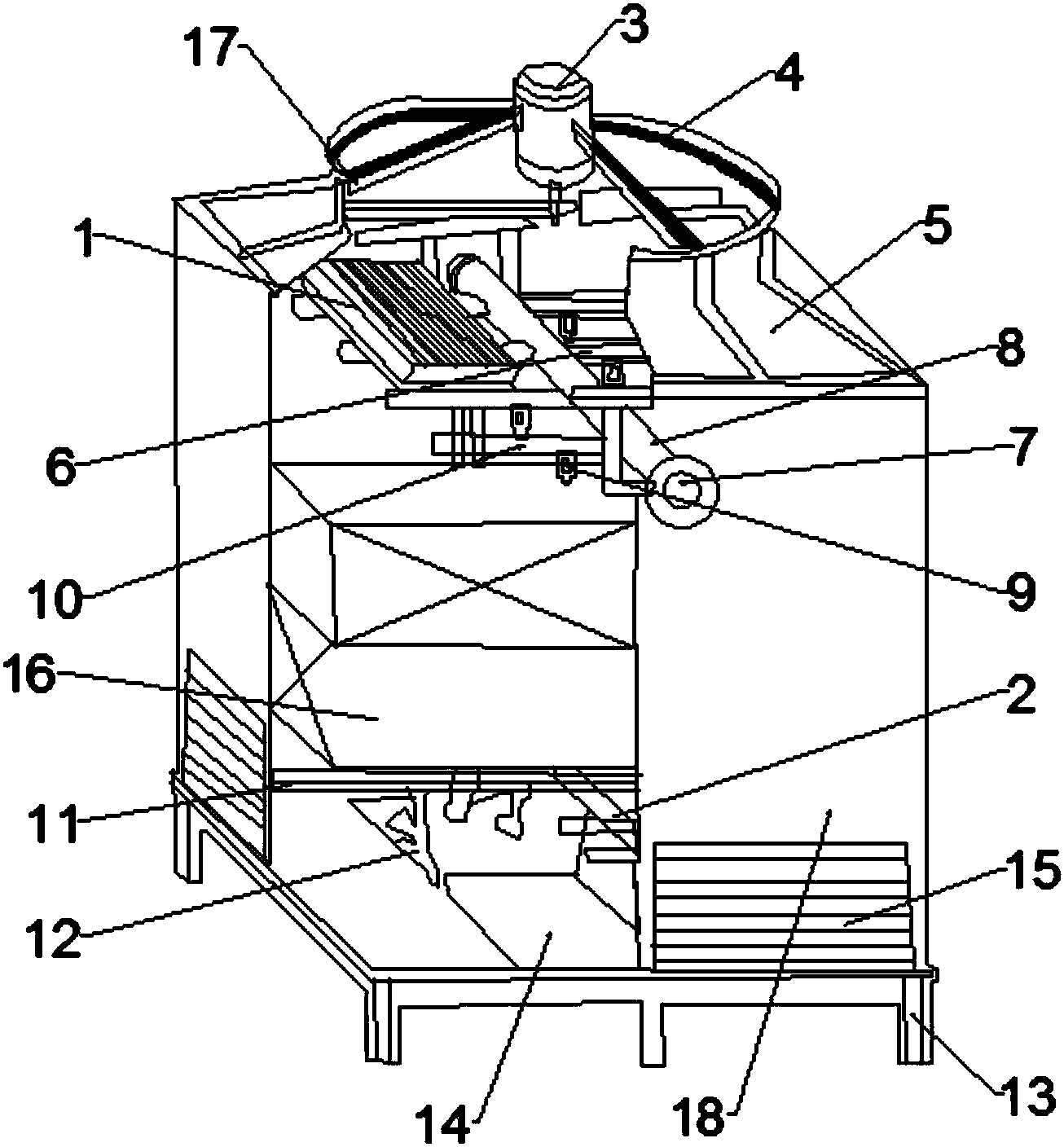

摘要附图
权利要求书
1.一种防腐蚀污水冷却塔，包括收水器(1)和自动补水装置(2)，所述收水器(1)的上方固定安装有电机(3)和电机支架(4)，且电机支架(4)设置在电机(3)的两侧，在收水器(1)的外表面固定安装有上壳体(5)，其特征在于：所述收水器(1)的下方固定安装有配水系统(6)和进水口(7)，且进水口(7)设置在配水系统(6)的外表面，进水口(7)通过安装在其内部的导流管(8)与配水系统(6)固定连接，在导流管(8)的底端固定安装有喷嘴(9)，喷嘴(9)通过安装在其上方的分水管(10)固定安装在导流管(8)的下方;所述自动补水装置(2)固定安装在收水器(1)的下方，在自动补水装置(2)的左侧固定安装有溢流口(11)和出水口(12)，且溢流口(11)设置在出水口(12)的上方，所述自动补水装置(2)的下方固定安装有塔脚(13)，自动补水装置(2)通过安装在塔脚(13)顶端的安装板(14)固定安装在安装板(14)的上表面，在安装板(14)的右侧还固定安装有进风窗(15)，所述自动补水装置(2)的上方还固定安装有填料(16)。
2.根据权利要求1所述的一种防腐蚀污水冷却塔，其特征在于：所述收水器(1)的上方固定安装有风机(17)。
3.根据权利要求1所述的一种防腐蚀污水冷却塔，其特征在于：所述自动补水装置(2)的外表面固定安装有多个竖直面板(18)。
4.根据权利要求1所述的一种防腐蚀污水冷却塔，其特征在于：所述塔脚(13)的数量为四个，且四个塔脚(13)在安装板(14)的下表面对称安置。
说明书
一种防腐蚀污水冷却塔
技术领域
本实用新型涉及冷却塔技术领域，具体为一种防腐蚀污水冷却塔。
背景技术
随着我国经济的发展和工业化水平的提高，我国的电力、石油和化工等产业取得了较大的进步，在这些产业的工业链过程中都会用到冷却塔，冷却塔是循环水系统中常用的冷却设备，一般是利用空气与热水介质在在塔内以填料为媒介进行热交换，从而使得废热传输给空气再散入大气，从形式上冷却塔主要有横流式和逆流式冷却塔，常规冷却塔主要是处理循环冷却水，水质清净，填料形式主要是采用接触面较大的蜂窝型集成填料，但是，不同的产业排出的水样不同，很多污水冷却的过程中，常会由于污水中含有的各种腐蚀性物质对填料塔进行腐蚀，冷却塔的使用年年限降低，降低企业的利润。
实用新型内容
针对以上问题，本实用新型提供了一种防腐蚀污水冷却塔，电机与壳体分离，面板为拆卸式，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种防腐蚀污水冷却塔，包括收水器和自动补水装置，所述收水器的上方固定安装有电机和电机支架，且电机支架设置在电机的两侧，在收水器的外表面固定安装有上壳体，所述收水器的下方固定安装有配水系统和进水口，且进水口设置在配水系统的外表面，进水口通过安装在其内部的导流管与配水系统固定连接，在导流管的底端固定安装有喷嘴，喷嘴通过安装在其上方的分水管固定安装在导流管的下方;所述自动补水装置固定安装在收水器的下方，在自动补水装置的左侧固定安装有溢流口和出水口，且溢流口设置在出水口的上方，所述自动补水装置的下方固定安装有塔脚，自动补水装置通过安装在塔脚顶端的安装板固定安装在安装板的上表面，在安装板的右侧还固定安装有进风窗，所述自动补水装置的上方还固定安装有填料。
作为本实用新型一种优选的技术方案，所述收水器的上方固定安装有风机。
作为本实用新型一种优选的技术方案，所述自动补水装置的外表面固定安装有多个竖直面板。
作为本实用新型一种优选的技术方案，所述塔脚的数量为四个，且四个塔脚在安装板的下表面对称安置。
与现有技术相比，本实用新型的有益效果是：该防腐蚀污水冷却塔，通过设置进水口和出水口，实现水路循环，使得污水由进水口流入出水口流出，设置配水系统和喷嘴，同时配合安装在收水器上方的电机和风机，使得污水和空气在填料中进行充分的热交换，且电机和风机设置在上壳体的上方，有效防止污水对电机和风机的腐蚀，设置溢流口，可以防止污水流量过大导致出水口内部积水过多，过多的污水从溢流口流出，缓解水压，设置竖直面板和上壳体，有效对内部机构进行保护，且竖直面板为可拆卸式装置，能够定期对于竖直面板内部进行清理，防止污水中的杂质在竖直面板内部的堆积，该防腐蚀污水冷却塔，结构设计合理，清洗方便，适合现在工业生产过程。
