申请日2016.08.30
公开(公告)日2017.04.19
IPC分类号C02F1/52
摘要
本实用新型公开了一种用于污水处理的絮凝反应器，包括壳体(1)，其特征在于：所述壳体(1)的下部设有污水进管(2)，污水进管(2)的旁侧设有轴线与污水进管(2)的轴线相垂直的投药管(3)且污水进管(2)位于投药管(3)的侧下方;所述壳体(1)的顶部设有搅拌电机(4)，搅拌电机(4)通过搅拌轴(5)驱动搅拌轴(5)下端设置的螺旋桨(6)，螺旋桨(6)位于投药管(3)的侧上方;投药管(3)投入的絮凝剂和污水进管(2)引入的污水进入壳体(1)后通过搅拌电机(4)带动搅拌轴(5)和螺旋桨(6)快速搅动以进行快速充分的混合反应。本实用新型搅拌旋流大、絮凝沉降效果好特点，适宜推广使用。
摘要附图
权利要求书

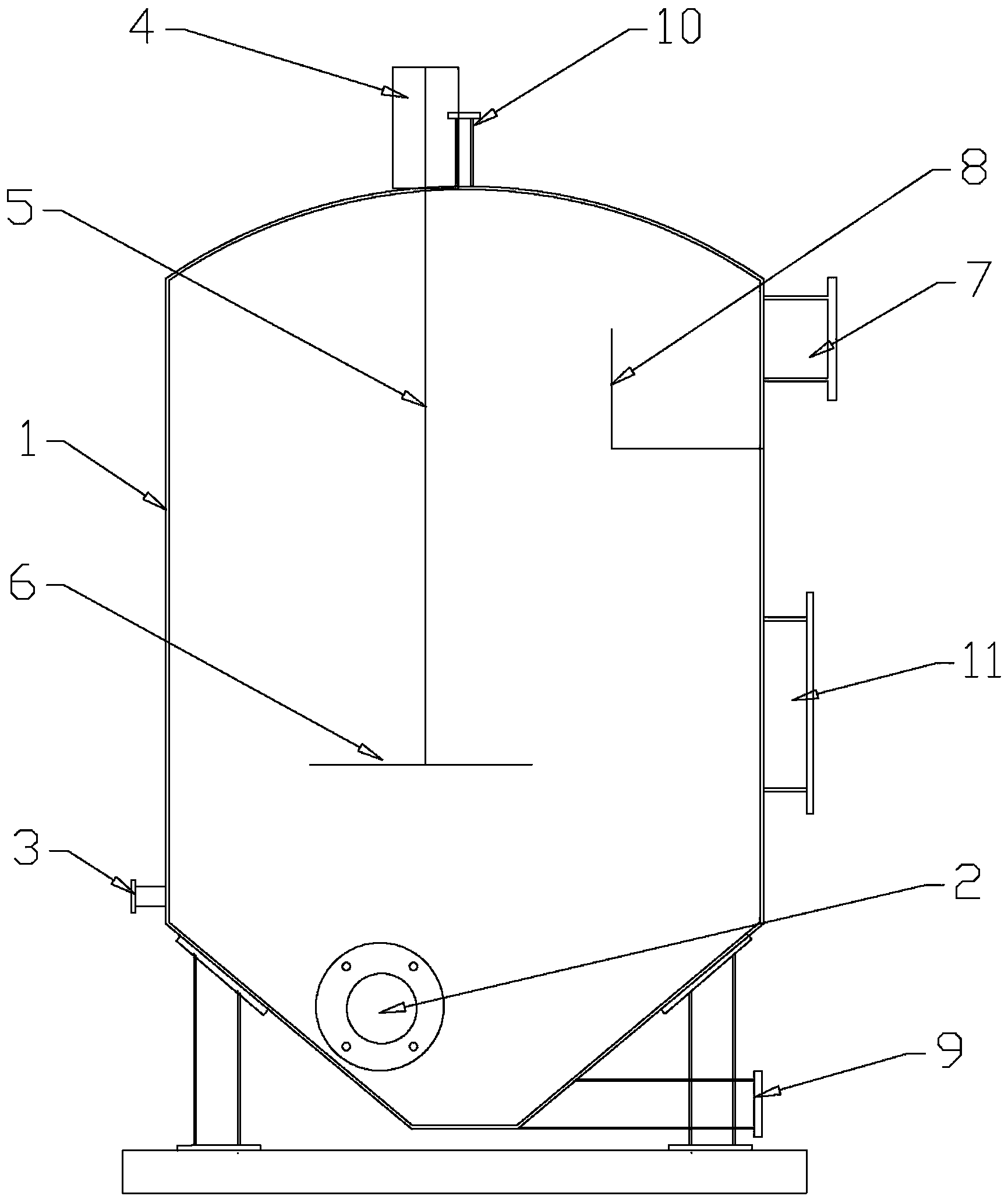

1.一种用于污水处理的絮凝反应器，包括壳体(1)，其特征在于：所述壳体(1)的下部设有污水进管(2)，污水进管(2)的旁侧设有轴线与污水进管(2)的轴线相垂直的投药管(3)且污水进管(2)位于投药管(3)的侧下方;所述壳体(1)的顶部设有搅拌电机(4)，搅拌电机(4)通过搅拌轴(5)驱动搅拌轴(5)下端设置的螺旋桨(6)，螺旋桨(6)位于投药管(3)的侧上方;投药管(3)投入的絮凝剂和污水进管(2)引入的污水进入壳体(1)后通过搅拌电机(4)带动搅拌轴(5)和螺旋桨(6)快速搅动以进行快速充分的混合反应，絮凝体依靠自重沉积到壳体(1)的底部，上层清水依靠水压经出水管(7)排入下一级处理设备。
2.根据权利要求1所述的用于污水处理的絮凝反应器，其特征在于：所述投药管(3)的轴线与污水进管(2)的轴线之间的高度差小于投药管(3)的轴线与螺旋桨(6)之间的高度差。
3.根据权利要求1所述的用于污水处理的絮凝反应器，其特征在于：所述的壳体(1)内设有位于出水管(7)内侧的溢流槽(8)。
4.根据权利要求1所述的用于污水处理的絮凝反应器，其特征在于：所述壳体(1)的底部设有排泥管(9)。
5.根据权利要求1所述的用于污水处理的絮凝反应器，其特征在于：所述壳体(1)的顶部设有排气管(10)。
6.根据权利要求1所述的用于污水处理的絮凝反应器，其特征在于：所述的壳体(1)上设有位于螺旋桨(6)旁侧的检修孔(11)。
说明书
一种用于污水处理的絮凝反应器
技术领域
本实用新型涉及水处理设备领域，具体地说是一种能够充分混合药剂和待处理废水从而使得污水絮凝充分的用于污水处理的絮凝反应器。
背景技术
在污水絮凝沉淀过程中，需要将絮凝剂放入混合反应罐与污水进行混合发生化学反应，使污水中的悬浮微粒聚集变大，形成絮团，从而加快颗粒的聚沉，达到固液分离的目的，这时污水处理效率不仅与反应罐深度有关，更取决絮凝剂和颗粒的碰撞速度，现有的混合反应罐大多为自由絮凝混合反应罐，缺少搅拌装置的搅拌，在处理高浓度污水时，往往不能将其充分混合，导致絮凝不充分，无法满足污水达标排放。
发明内容
本实用新型的目的是针对现有技术存在的问题，提供一种能够充分混合药剂和待处理废水从而使得污水絮凝充分的用于污水处理的絮凝反应器。
本实用新型的目的是通过以下技术方案解决的：
一种用于污水处理的絮凝反应器，包括壳体，其特征在于：所述壳体的下部设有污水进管，污水进管的旁侧设有轴线与污水进管的轴线相垂直的投药管且污水进管位于投药管的侧下方;所述壳体的顶部设有搅拌电机，搅拌电机通过搅拌轴驱动搅拌轴下端设置的螺旋桨，螺旋桨位于投药管的侧上方;投药管投入的絮凝剂和污水进管引入的污水进入壳体后通过搅拌电机带动搅拌轴和螺旋桨快速搅动以进行快速充分的混合反应，絮凝体依靠自重沉积到壳体的底部，上层清水依靠水压经出水管排入下一级处理设备。
所述投药管的轴线与污水进管的轴线之间的高度差小于投药管的轴线与螺旋桨之间的高度差。
所述的壳体内设有位于出水管内侧的溢流槽。
所述壳体的底部设有排泥管。
所述壳体的顶部设有排气管。
所述的壳体上设有位于螺旋桨旁侧的检修孔。
本实用新型相比现有技术有如下优点：
本实用新型通过在污水进管的旁侧设有轴线与污水进管的轴线相垂直的投药管且污水进管位于投药管的侧下方，并采用搅拌电机驱动螺旋桨搅拌药剂和污水以进行快速充分的混合反应，使得药剂和待处理废水充分混合让污水絮凝充分;同时溢流槽的设置用以防止混合不均匀的液流流出，具有搅拌旋流大、絮凝沉降效果好特点，适宜推广使用。
