申请日2016.08.30
公开(公告)日2017.04.19
IPC分类号F24D3/12; C02F1/02; F24D19/00
摘要
本实用新型公开了一种地暖废水综合利用系统，包括太阳能热水器、壁挂炉、地暖盘管和热交换器，所述太阳能热水器与家庭总控制面板电性连接，所述壁挂炉与外置电源电性连接，所述太阳能热水器和壁挂炉均与混水循环泵通过管道连接，所述混水循环泵与外置电源电性连接，且混水循环泵与承压储水箱通过管道连接，所述承压储水箱与自来水管通过双通管固定连接。本实用新型结能够对地暖盘管循环之后的水进行过滤，避免自来水长期加热循环后容易导致地暖盘管堵塞，能够延长地暖盘管的使用寿命，长期为人们提供舒适的生活环境;能够将地暖盘管末端的热水进行余热回收再利用，避免了地暖盘管内热水热量散失，造成资源浪费的问题。
摘要附图
权利要求书

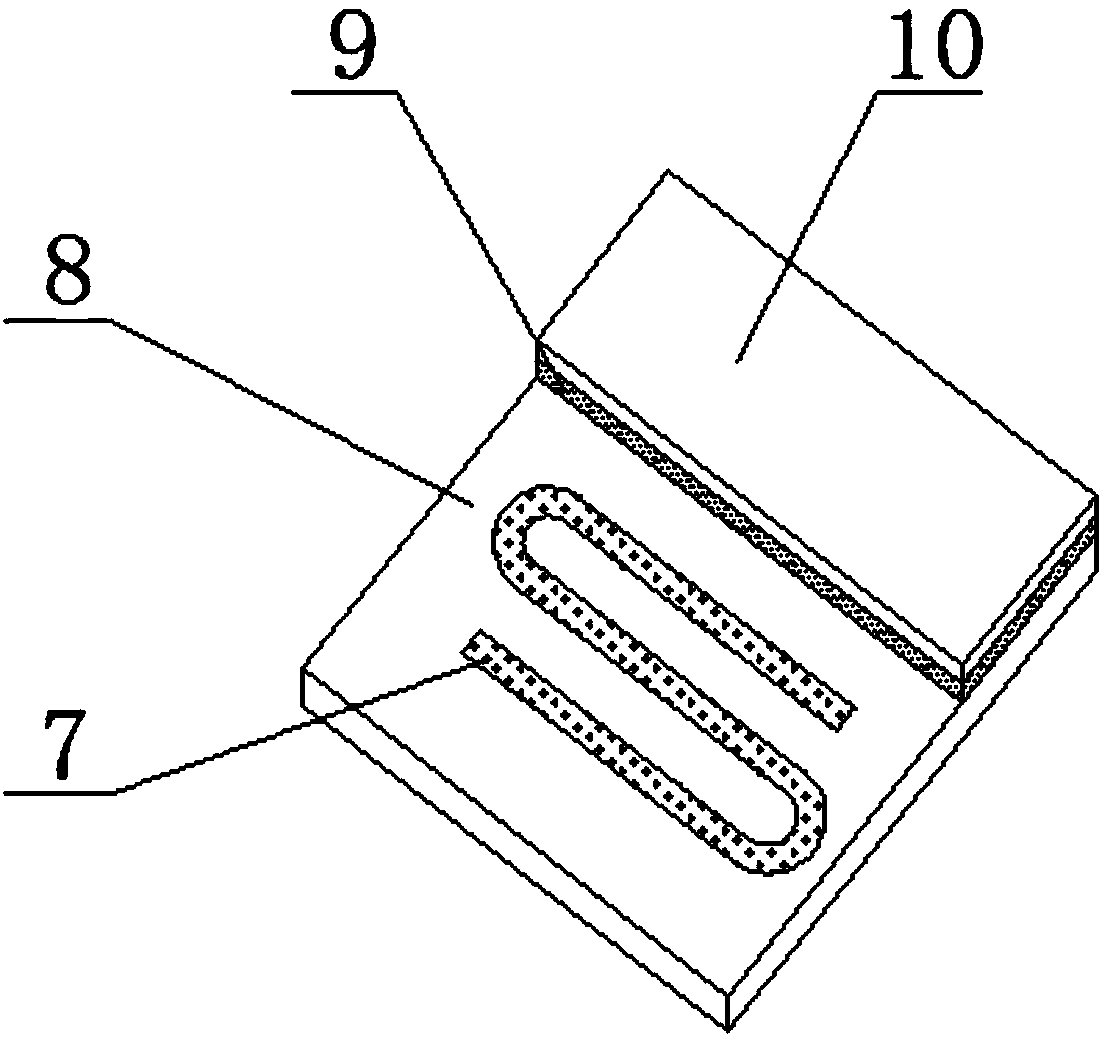

1.一种地暖废水综合利用系统，包括太阳能热水器(1)、壁挂炉(2)、地暖盘管(7)和热交换器(12)，其特征在于：所述太阳能热水器(1)与家庭总控制面板电性连接，所述壁挂炉(2)与外置电源电性连接，所述太阳能热水器(1)和壁挂炉(2)均与混水循环泵(3)通过管道连接，所述混水循环泵(3)与外置电源电性连接，且混水循环泵(3)与承压储水箱(4)通过管道连接，所述承压储水箱(4)与自来水管(5)通过双通管固定连接，且承压储水箱(4)与温控器(6)通过管道连接，所述温控器(6)与家庭总控制面板电性连接，所述地暖盘管(7)与承压储水箱(4)通过管道连接，且地暖盘管(7)的下方设置有钢丝网(8)，所述地暖盘管(7)的上方设置有细石混凝土(9)，所述细石混凝土(9)的上方设置有地面装饰板(10)，所述地暖盘管(7)与水泵(11)通过管道连接，所述水泵(11)与外置电源电性连接，所述水泵(11)与过滤器(14)通过管道连接，所述过滤器(14)与混水循环泵(3)通过管道连接，所述热交换器(12)与清洁水管(13)通过双通管固定连接。
2.根据权利要求1所述的一种地暖废水综合利用系统，其特征在于：所述地暖盘管(7)与钢丝网(8)通过螺栓和铁片固定连接。
3.根据权利要求1所述的一种地暖废水综合利用系统，其特征在于：所述钢丝网(8)上设置有密集的网孔。
4.根据权利要求1所述的一种地暖废水综合利用系统，其特征在于：所述过滤器(14)与污水管(16)通过双通管固定连接。
5.根据权利要求1所述的一种地暖废水综合利用系统，其特征在于：所述热交换器(12)与温水出水管(15)通过双通管固定连接。
说明书
一种地暖废水综合利用系统
技术领域
本实用新型属于地暖技术领域，具体涉及一种地暖废水综合利用系统。
背景技术
地暖是地板辐射采暖的简称，是以整个地面为散热器，通过地板辐射层中的热媒，均匀加热整个地面，利用地面自身的蓄热和热量向上辐射的规律由下至上进行传导，来达到取暖的目的。水地暖是指把水加热到一定温度，输送到地板下的水管散热网络，通过地板发热而实现采暖目的的一种取暖方式。低温地面热媒在室内形成脚底至头部逐渐递减的温度梯度，从而给人以脚暖头凉的舒适感。地面辐射供暖符合中医"温足顶凉"的健身理论，是目前最舒适的采暖方式，也是现代生活品质的象征。从热媒介质上分为水地暖和电地暖两大类，从铺装结构上分为湿式地暖和干式地暖两种，干式地暖不需要豆石回填(属于超薄型);从表面饰材上分为地板型地暖和地板砖型地暖;从功能上分为普通地暖和远红外地暖。
但是目前市场上的地暖废水系统不仅结构复杂，而且功能单一，没有设置过滤器，不能对地暖盘管循环之后的水进行过滤，自来水长期加热循环后容易导致地暖盘管堵塞，维修工程量大;没有设置热交换器，不能将地暖盘管末端的热水进行余热回收再利用。
实用新型内容
本实用新型的目的在于提供一种地暖废水综合利用系统，以解决上述背景技术中提出的自来水长期加热循环后容易导致地暖盘管堵塞和不能将地暖盘管末端的热水进行余热回收再利用的问题。
为实现上述目的，本实用新型提供如下技术方案：一种地暖废水综合利用系统，包括太阳能热水器、壁挂炉、地暖盘管和热交换器，所述太阳能热水器与家庭总控制面板电性连接，所述壁挂炉与外置电源电性连接，所述太阳能热水器和壁挂炉均与混水循环泵通过管道连接，所述混水循环泵与外置电源电性连接，且混水循环泵与承压储水箱通过管道连接，所述承压储水箱与自来水管通过双通管固定连接，且承压储水箱与温控器通过管道连接，所述温控器与家庭总控制面板电性连接，所述地暖盘管与承压储水箱通过管道连接，且地暖盘管的下方设置有钢丝网，所述地暖盘管的上方设置有细石混凝土，所述细石混凝土的上方设置有地面装饰板，所述地暖盘管与水泵通过管道连接，所述水泵与外置电源电性连接，所述水泵与过滤器通过管道连接，所述过滤器与混水循环泵通过管道连接，所述热交换器与清洁水管通过双通管固定连接。
优选的，所述地暖盘管与钢丝网通过螺栓和铁片固定连接。
优选的，所述钢丝网上设置有密集的网孔。
优选的，所述过滤器与污水管通过双通管固定连接。
优选的，所述热交换器与温水出水管通过双通管固定连接。
与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，使用安全方便，设置了过滤器，能够对地暖盘管循环之后的水进行过滤，避免自来水长期加热循环后容易导致地暖盘管堵塞，维修工程量大的问题，能够延长地暖盘管的使用寿命，长期为人们提供舒适的生活环境;设置了热交换器，能够将地暖盘管末端的热水进行余热回收再利用，避免了地暖盘管内热水热量散失，造成资源浪费的问题。
