申请日2016.08.29
公开(公告)日2017.01.04
IPC分类号C02F1/52
摘要
本发明公开了一种建筑物污水处理装置，包括支架，支架上固定有反应器和沉淀池、控制装置;反应器一侧壁设置有与其连通的污水进口管，污水进口管内设置有沿轴向螺旋延伸的螺旋片，污水进口管上设置有加药口，反应器底部设置由污泥排出口，反应器侧壁位于与污水液面对齐的位置设置有排油口;反应器的污水出口和沉淀池的污水入口之间设置有连通管;沉淀池底部设置有污泥排出口，沉淀池侧壁设置有清水排出口，沉淀池内部远离反应器一侧设置固液分离斜板，固液分离斜板的斜边与沉淀池内壁形成三角空间，固液分离斜板与沉淀池的污水入口之间设置有挡液板，固液分离斜板顶部设置有清水溢出口。本发明大大提高了建筑污水的处理效率。

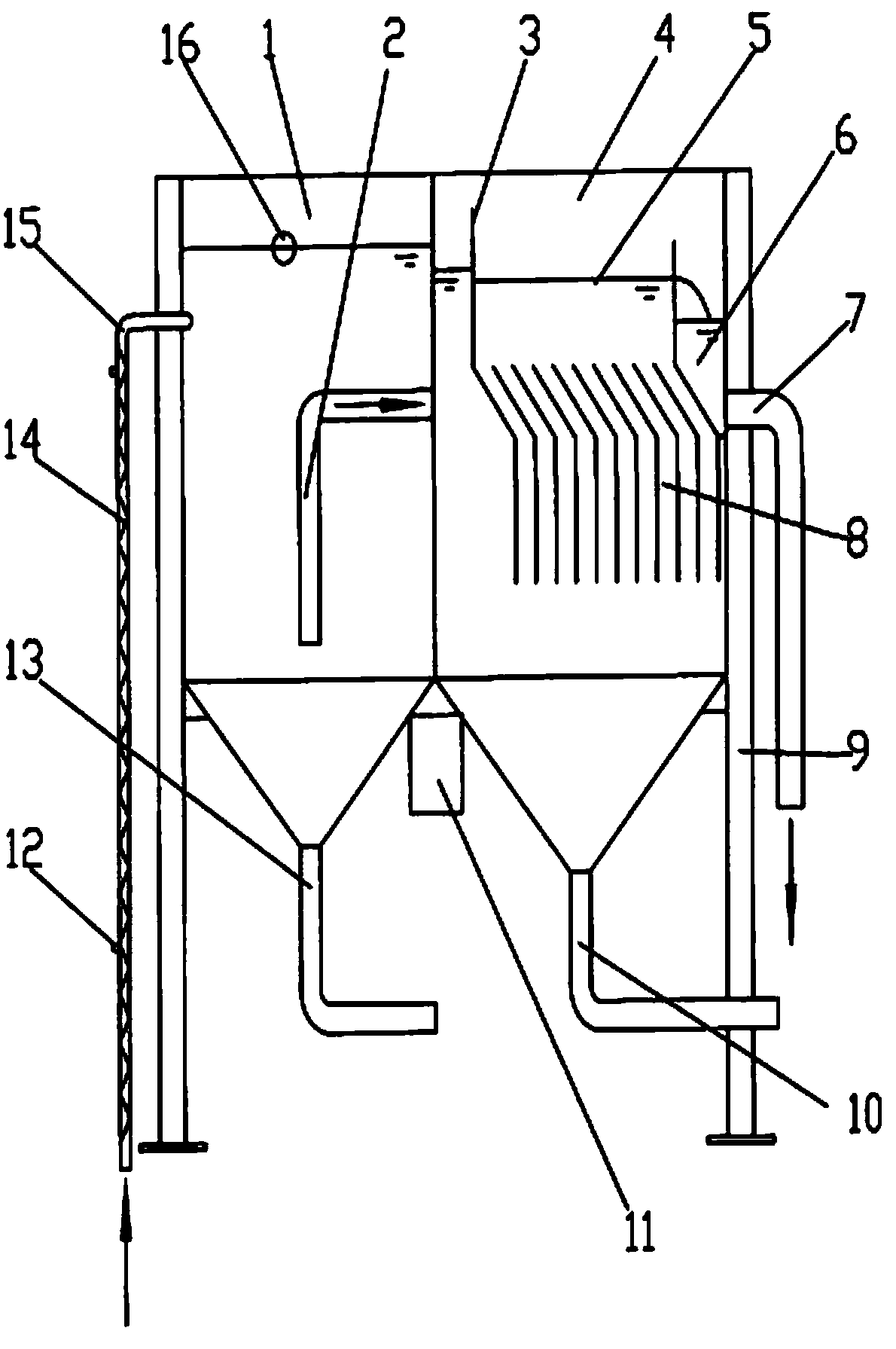

摘要附图
权利要求书
1.一种建筑物污水处理装置，其特征在于，包括支架(9)，所述支架(9)上固定有反应器(1)和沉淀池(4)、控制装置(11);
所述反应器(1)一侧壁设置有与其连通的污水进口管(15)，所述污水进口管(15)内设置有沿轴向螺旋延伸的螺旋片(14)，所述污水进口管(15)上设置有加药口(12)，所述反应器(1)底部设置有污泥排出口(13)，所述反应器(1)侧壁位于与污水液面对齐的位置设置有排油口(16);
所述反应器(1)的污水出口和沉淀池(4)的污水入口之间设置有连通管(2);
所述沉淀池(4)底部设置有污泥排出口(10)，所述沉淀池(4)侧壁设置有清水排出口(7)，所述沉淀池(4)内部远离反应器(1)一侧设置固液分离斜板(8)，所述固液分离斜板(8)的斜边与沉淀池(4)内壁形成三角空间(6)，所述固液分离斜板(8)与沉淀池(4)的污水入口之间设置有挡液板(3)，所述固液分离斜板(8)顶部设置有清水溢出口(5)。
2.根据权利要求1所述的建筑物污水处理装置，其特征在于，所述反应器(1)的横截面为圆形。
3.根据权利要求1所述的建筑物污水处理装置，其特征在于，所述污水进口管(15)的出口为缩口结构。
4.根据权利要求1所述的建筑物污水处理装置，其特征在于，所述反应器(1)和沉淀池(4)底部呈倒立的锥形。
说明书
建筑物污水处理装置
技术领域
本发明涉及建筑污水处理技术领域，更具体地说，涉及一种建筑物污水处理装置。
背景技术
在建筑工地例如隧道工程、土木建筑、地下工程、采矿场、混凝土搅拌场、砂石料场以及与建筑工程有关的工序中，都会产生大量的建筑工地污水，污水中往往含有大量泥沙碎石之类以及石油类等污染物质，如果直接排放至河道或地表水中，会造成河道淤塞、水体污染，传统的沉淀池已不能适应所要求的环保标准，建筑工程正急需一种简易、高效、低耗、体积较小以及运行管理方便的污水处理装置。现有技术中，采用的污水处理器主要有两种：一是简单的沉淀池，靠体积庞大的沉淀池将砂石等物质自然沉淀下来，占地面积大，沉淀时间长，处理效果差，很难达到环保排放标准;另一种是混凝沉淀处理法，就是将污水引入带电动搅拌器的混凝反应容器，反应一定时间后，将污泥沉淀分离，这种处理器处理效果较前一种要好，但由于设置了电动搅拌器，增加了能耗，导致了较高的处理成本。同时，由于污水的反应需要搅拌使药剂和污水充分混合，而搅拌却不利于沉淀，因此，污水的反应和沉淀之间存在矛盾，而这种矛盾影响到污水的处理效率和质量。
发明内容
本发明要解决的技术问题在于，提供一种建筑物污水处理装置，能够解决污水反应和沉淀之间的矛盾，提高建筑污水的处理效率，降低处理成本，并且操作简单，处理流程顺畅。
本发明解决其技术问题所采用的技术方案是：构造一种建筑物污水处理装置，包括支架，所述支架上固定有反应器和沉淀池、控制装置;所述反应器一侧壁设置有与其连通的污水进口管，所述污水进口管内设置有沿轴向螺旋延伸的螺旋片，所述污水进口管上设置有加药口，所述反应器底部设置有污泥排出口，所述反应器侧壁位于与污水液面对齐的位置设置有排油口;所述反应器的污水出口和沉淀池的污水入口之间设置有连通管;所述沉淀池底部设置有污泥排出口，所述沉淀池侧壁设置有清水排出口，所述沉淀池内部远离反应器一侧设置固液分离斜板，所述固液分离斜板的斜边与沉淀池内壁形成三角空间，所述固液分离斜板与沉淀池的污水入口之间设置有挡液板，所述固液分离斜板顶部设置有清水溢出口。
在上述方案中，所述反应器的横截面为圆形。
在上述方案中，所述污水进口管的出口为缩口结构。
在上述方案中，所述反应器和沉淀池底部呈倒立的锥形。
实施本发明建筑物污水处理装置，具有以下有益效果：
本发明使得污水的反应和沉淀在不同的容器内进行，能够解决污水反应和沉淀之间的动力学矛盾，可以加快污水的流速，提高建筑污水的处理效率，降低处理成本，并且操作简单、流程顺畅;在污水进口管内壁设置螺旋片，利用流体动力学原理，与现有技术的混合叶片相比，大大减小流体阻力，并达到加速药与污水混合的目的;污水进口管沿切线方向进入反应器，采用流体动力学原理，使建筑污水沿切线方向进入圆筒形的混凝反应器，具有一定速度的流体沿反应器内壁旋转，加速药与污水的混合反应，提高污水的处理效率。
