申请日2016.08.19
公开(公告)日2016.11.09
IPC分类号C02F9/14
摘要
本发明涉及一种集成式的污水生物处理装置。本发明所述的集成式污水生物处理装置，包括强化絮凝沉淀池(3)、加药箱(5)、一体化悬浮载体生物反应器(4)、鼓风机(7)和回流泵(8)，其特征在于：强化絮凝沉淀池(3)分为絮凝反应区(31)、沉淀区(32)，由过水挡板、挡墙或导流板连通;一体化悬浮载体生物反应器(4)分为缺氧区(41)、好氧区(42)和固液分离区(43)，彼此之间通过穿孔挡墙或挡板分隔，各区均投加悬浮载体生物填料;强化絮凝沉淀池(3)通过管道与一体化悬浮载体生物反应器(4)连通。该装置提高了除污染效能，占地面积少，运行费用低，适合不同的处理场所或处理规模。
摘要附图
权利要求书
1.一种集成式污水生物处理装置，包括强化絮凝沉淀池(3)、加药箱(5)、一体化悬浮载体生物反应器(4)、鼓风机(7)和回流泵(8)，其特征在于：强化絮凝沉淀池(3)分为絮凝反应区(31)和沉淀区(32)，由过水挡板、挡墙或导流板连通;一体化悬浮载体生物反应器(4)分为缺氧区(41)、好氧区(42)和固液分离区(43)，彼此之间通过穿孔挡墙或挡板分隔，各区均投加悬浮载体生物填料;强化絮凝沉淀池(3)通过管道与一体化悬浮载体生物反应器(4)连通。
2.如权利要求1所述的集成式污水生物处理装置，其特征在于强化絮凝沉淀池(3)的絮凝反应区(31)布置空气搅拌管或机械搅拌装置，沉淀区(32)底部安装排泥管(323)。
3.如权利要求1所述的集成式污水生物处理装置，其特征在于一体化悬浮载体生物反应器(4)的缺氧区(41)放置机械搅拌装置(411)，好氧区(42)的曝气管(421)通过空气总管(6)与鼓风机(7)连接，曝气管(421)的末端连接微孔曝气盘或穿孔曝气管(422);固液分离区(43)的空气管(431)与空气总管(6)相连，其末段连接穿孔式空气搅拌管。
4.如权利要求1所述的集成式污水生物处理装置，其特征在于：一体化悬浮载体生物反应器(4)的回流管、加药管(52)与进水管(1)汇合后与强化絮凝沉淀池(3)的反应区(31)或一体化悬浮载体生物反应器的进水管相连接。
说明书
一种集成式污水生物处理装置
技术领域
本发明涉及一种集成式的污水生物处理装置。
背景技术
以活性污泥法和生物膜法为代表的传统生物处理装置长期以来在生活污水以及工业废水处理中得到了广泛的应用。这类传统装置大都采用二次沉淀池作为固液分离手段，处理设施彼此独立，占地面积大、处理出水的水质稳定性不好。一些污水生物处理新装置取消或者取代二次沉淀池以克服其不足，如膜生物反应器、一体化氧化沟、机械搅拌流化床和深层过滤床等，专利CN2286181Y、CN2616530Y也公开了一种集成式污水处理装置，这些污水处理装置虽然占地面积小，但都局限于住宅小区、小型污水处理场合，当处理规模达到数千吨或进水的水质变化较大时，装置的建设和运行存在问题。
发明内容
本发明的目的就是克服现有污水处理装置的上述缺陷，提供一种节省占地面积，适应不同的处理规模且运行稳定可靠、管理简单的集成式污水生物处理装置。
本发明的构思如下：将悬浮载体生物反应器的氧化分解功能与固液分离集成在同一个处理构筑物内，同时结合前置强化絮凝单元，实现高效去除各种污染物、提高抗水质冲击能力、降低运行费用，而且直接实现固液分离，节省占地面积，适应不同的处理规模。
本发明通过如下方式实现：
一种集成式污水生物处理装置，包括强化絮凝沉淀池3、加药箱5、一体化悬浮载体生物反应器4、鼓风机7和回流泵8，其特征在于：强化絮凝沉淀池3分为絮凝反应区31、沉淀区32，由过水挡板、挡墙或导流板连通;一体化悬浮载体生物反应器4分为缺氧区41、好氧区42和固液分离区43，彼此之间通过穿孔挡墙或挡板分隔，各区均投加悬浮载体生物填料;强化絮凝沉淀池3通过管道与一体化悬浮载体生物反应器4连通。

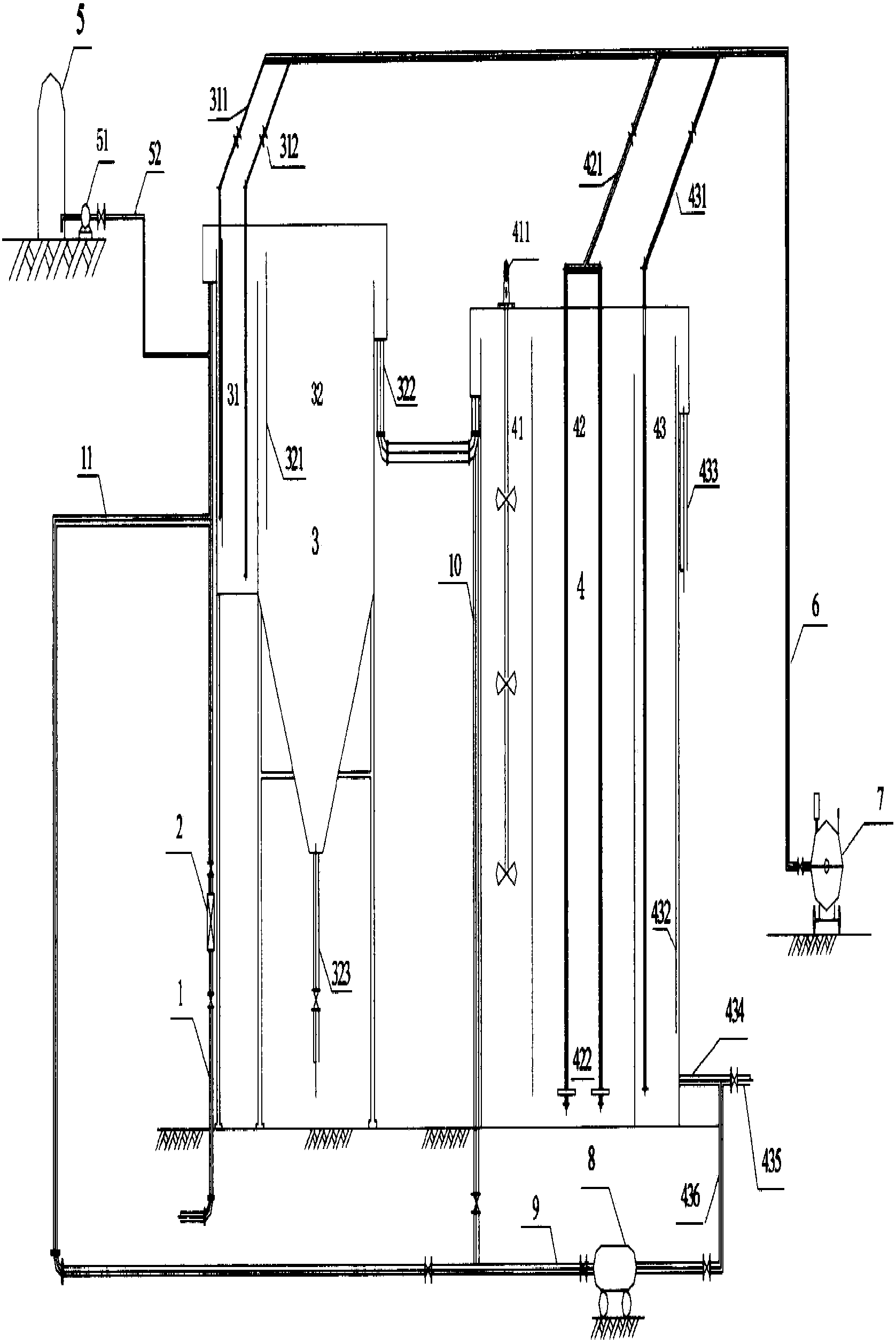

本发明所述的一种集成式污水生物处理装置，强化絮凝沉淀池3的具体结构如下：絮凝反应区31和沉淀区32由过水挡板、挡墙或导流板321连通，絮凝反应区31布置空气搅拌管311和312或机械搅拌装置;沉淀区32上部通过出水管322与一体化悬浮载体生物反应器4的进水管412相连，进水管412还与回流管10相连，沉淀区底部安装排泥管323。
本发明所述的一种集成式污水生物处理装置，一体化悬浮载体生物反应器4的具体结构如下：缺氧区41放置机械搅拌装置411，好氧区42的曝气管421通过空气总管6与鼓风机7连接，曝气管421的末端连接微孔曝气盘或穿孔曝气管422;固液分离区43的空气管431也与空气总管6相连，其末段连接穿孔式空气搅拌管，出水挡板432与出水管433相连，底部的排泥管434与外排管435、回流管436连接，回流管436通过回流泵8、回流管9分别与回流管10、11连接。
本发明所述地一种集成式污水生物处理装置，进水管1上装有流量计2，与絮凝反应区31、回流管11相连;加药箱5装有计量泵51，与之连通的加药管52通过进水管1与絮凝反应区31连通。
本发明的有益效果：本发明所述的集成式污水生物处理装置在普通悬浮载体生物反应器的基础上集成固液分离系统，取消二沉池，不仅各种污染物的去除效能提高，而且在同一个构筑物实现了除污染和固液分离的功能，结构紧凑，占地面积少;在正常运行时直接清除填料积泥，无需专门的反冲洗设施和反冲洗储水池，不需要额外的能耗;一体化悬浮载体生物反应器的内外回流整合，既实现脱氮除磷的目的，同时又降低了能耗和运行费用。该集成式污水生物处理装置可以采用钢结构或钢混结构形式，适合不同的处理场所或处理规模，出水可以达到污水一级排放标准。
