申请日2016.09.12
公开(公告)日2017.04.12
IPC分类号C02F9/06
摘要
本实用新型公开了一种油田采油污水处理装置，包括进污口、过滤网、电解池、PS‑聚马来酸酐磷酸盐半均相阳离膜和聚合物有机粘土吸附层，所述进污口通过进污管固定在箱体左上方，所述箱体左上方设置有沉淀池，所述沉淀池底部固定有斜板，所述沉淀池右侧设置有电解池，所述沉淀池与电解池之间安装有过滤网，所述过滤网由不锈钢花板和活性炭组成，所述电解池顶部安装有阳极发电极和阴极发电极，所述电解池右下方设置有析出物排口，所述电解池下方固定有二次沉淀池，所述二次沉淀池左侧设置有过滤池，所述PS‑聚马来酸酐磷酸盐半均相阳离膜设置在过滤池中间。本实用新型操作便利，污水处理效果好，除污效率高，价格适宜，应用前景广阔。
权利要求书

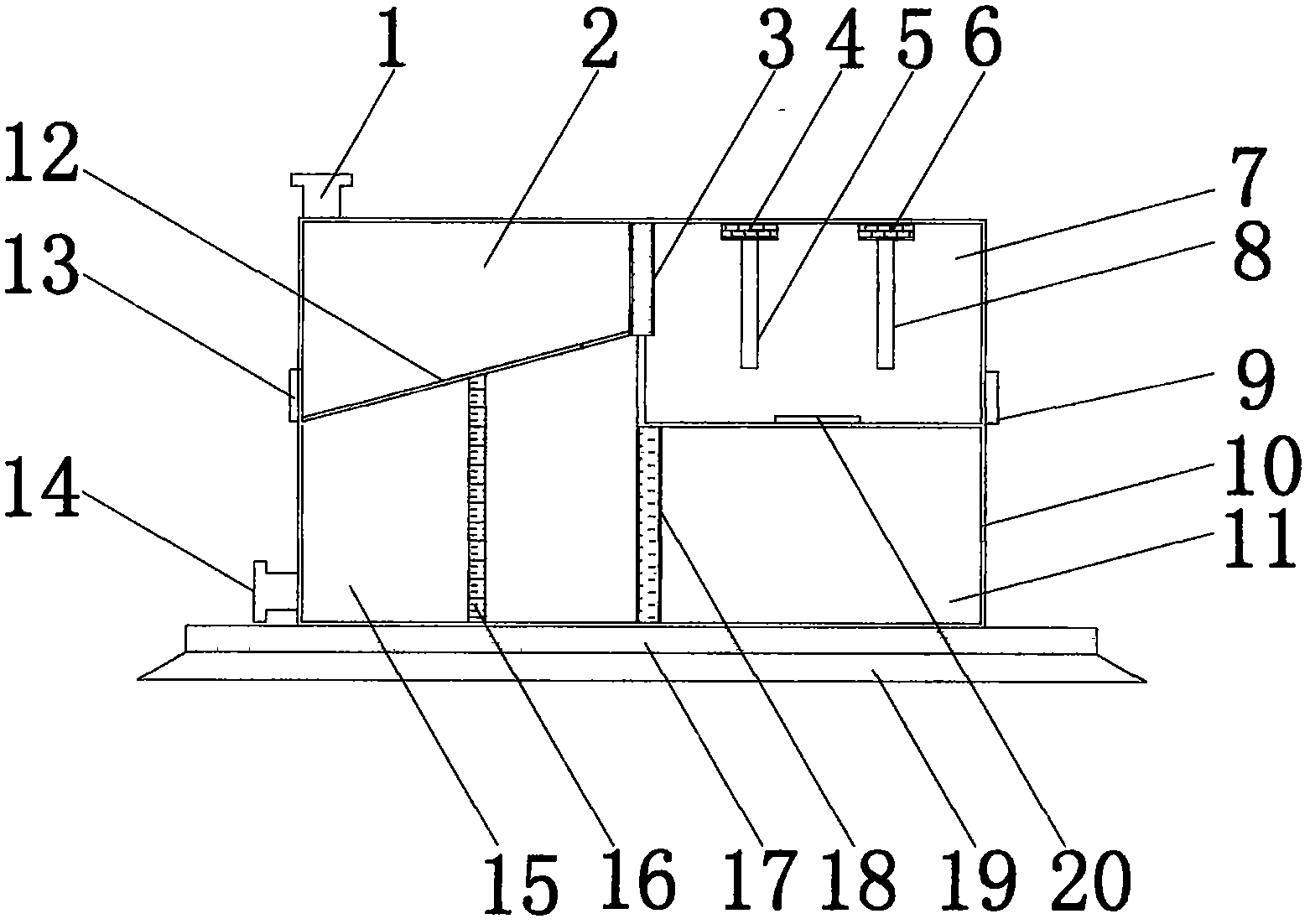

1.一种油田采油污水处理装置，包括进污口(1)、过滤网(3)、电解池(7)、PS-聚马来酸酐磷酸盐半均相阳离膜(16)和聚合物有机粘土吸附层(18)，其特征在于：所述进污口(1)通过进污管(22)固定在箱体(10)左上方，所述箱体(10)左上方设置有沉淀池(2)，所述沉淀池(2)底部固定有斜板(12)，所述沉淀池(2)左下方设置有沉淀物出口(13)，所述沉淀池(2)右侧设置有电解池(7)，所述沉淀池(2)与电解池(7)之间安装有过滤网(3)，所述过滤网(3)由不锈钢花板(23)和活性炭(24)组成，所述电解池(7)顶部安装有阳极发电极(4)和阴极发电极(6)，所述阳极发电极(4)设置在阴极发电极(6)左侧，所述阳极发电极(4)上固定有阳极棒(5)，所述阴极发电极(6)上固定有阴极棒(8)，所述电解池(7)右下方设置有析出物排口(9)，所述电解池(7)下方固定有二次沉淀池(11)，所述电解池(7)与二次沉淀池(11)之间设置有电闸门(20)，所述二次沉淀池(11)左侧设置有过滤池(15)，所述过滤池(15)与二次沉淀池(11)之间安装有聚合物有机粘土吸附层(18)，所述PS-聚马来酸酐磷酸盐半均相阳离膜(16)设置在过滤池(15)中间，所述箱体(10)左下方设置有排水口(14)，所述箱体(10)固定在承重板(17)上，所述承重板(17)下方固定有底座(19)。
2.根据权利要求1所述的一种油田采油污水处理装置，其特征在于：所述箱体(10)由沉淀池(2)、电解池(7)、二次沉淀池(11)和过滤池(15)组成。
3.根据权利要求1所述的一种油田采油污水处理装置，其特征在于：所述过滤池(15)设置在沉淀池(2)下方。
4.根据权利要求1所述的一种油田采油污水处理装置，其特征在于：所述进污口(1)内部安装有铜滤网(21)。
5.根据权利要求1所述的一种油田采油污水处理装置，其特征在于：所述活性炭(24)设置在不锈钢花板(23)内部。
说明书
一种油田采油污水处理装置
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种油田采油污水处理装置。
背景技术
目前，在石油的开采过程中，注水开发是主要的开发方式，我国各油田绝大部分开发井都采用注水开发，伴随着油田注水开发生产的进行，出现了两大问题，一是注入水的水源问题，二是注入水和油田采出水的处理及排放问题，注水开发初期的注水水源是通过开采浅层地下水或地表水来解决的，但大量开采浅层地下水会引起局部地层水位下降，而地表水资源又很有限，因此，采油污水处理后用于油田回注水为各大油田所采用，但是如果污水未达到回注水的要求，仍然回注到地下，这将导致堵塞地层出油通道，降低注水效率和石油开采量，因此污水处理是否达标将直接影响注水采油的效率，纵观现阶段油田废水的各种处理方法，在考虑其经济和可操作性的前提下，主要采用的工艺路线都以去除石油类有机物为主，然而含油废水成分和存在形式越发复杂，排放量更大，处理和排放要求也越来越高，因此，采用传统的或单一方法处理往往达不到排放要求，传统含油废水处理方法的局限性和含油废水处理的发展趋势之间的矛盾，还需不断开发研制新材料和新方法来处理含油废水。
发明内容
本实用新型的目的在于提供一种油田采油污水处理装置，以解决上述背景技术中提出的问题，所具有的有益效果是：该新型操作便利，污水处理效果好，效率高，价格适宜，应用前景广阔。
为实现上述目的，本实用新型提供如下技术方案：一种油田采油污水处理装置，包括进污口、过滤网、电解池、PS-聚马来酸酐磷酸盐半均相阳离膜和聚合物有机粘土吸附层，所述进污口通过进污管固定在箱体左上方，所述箱体左上方设置有沉淀池，所述沉淀池底部固定有斜板，所述沉淀池左下方设置有沉淀物出口，所述沉淀池右侧设置有电解池，所述沉淀池与电解池之间安装有过滤网，所述过滤网由不锈钢花板和活性炭组成，所述电解池顶部安装有阳极发电极和阴极发电极，所述阳极发电极设置在阴极发电极左侧，所述阳极发电极上固定有阳极棒，所述阴极发电极上固定有阴极棒，所述电解池右下方设置有析出物排口，所述电解池下方固定有二次沉淀池，所述电解池与二次沉淀池之间设置有电闸门，所述二次沉淀池左侧设置有过滤池，所述过滤池与二次沉淀池之间安装有聚合物有机粘土吸附层，所述PS-聚马来酸酐磷酸盐半均相阳离膜设置在过滤池中间，所述箱体左下方设置有排水口，所述箱体固定在承重板上，所述承重板下方固定有底座。
优选的，所述箱体由沉淀池、电解池、二次沉淀池和过滤池组成。
优选的，所述过滤池设置在沉淀池下方。
优选的，所述进污口内部安装有铜滤网。
优选的，所述活性炭设置在不锈钢花板内部。
与现有技术相比，本实用新型的有益效果是：该设备进污口内部设置可拆卸的铜滤网可有效初步过滤掉采油污水中较大的杂质防止对设备造成阻塞，采油污水先进入到沉淀池进行静置沉淀，斜板的设置方便沉淀物的从沉淀物出口排出，过滤网的增设可进一步吸附掉污水中的有害物，增设的电解池可对污水中含有的重金属进行化学反应产生沉淀，二次沉淀池的设置和过滤池中间设置的聚合物有机粘土吸附层可进一步过滤掉污水中的有机物，过滤池中间设置的新型PS-聚马来酸酐磷酸盐半均相阳离膜对前期过滤的废水进行深度处理，重点对重金属进行离子交换吸附以达到最佳处理效果。
