申请日2016.08.29
公开(公告)日2017.02.22
IPC分类号C02F9/02
摘要
本实用新型公开了一种公厕污水处理系统，包括与沼气池连通的第一过滤池、第二过滤池、第三过滤池、第四过滤池和中水池，第一过滤池内设有第一过滤层，第一过滤层下部上部连通，第二过滤池内设有第二过滤层，第二过滤层上部与第一过滤层上部连通，第三过滤池内设有第三过滤层，第三过滤层下部与第二过滤层下部连通，第四过滤池内设有第四过滤层，第四过滤层上部与第三过滤层上部连通，第四过滤层下部设有水泵，水泵的出水口连接中水池。与现有技术相比，本实用新型的能够用简单的设备和物资来达到回收公厕污水，并且进行循环再利用，解决了公厕大量浪费清洁水的问题，大大节省了水资源，结构简单，投入成本低廉，便于推广。

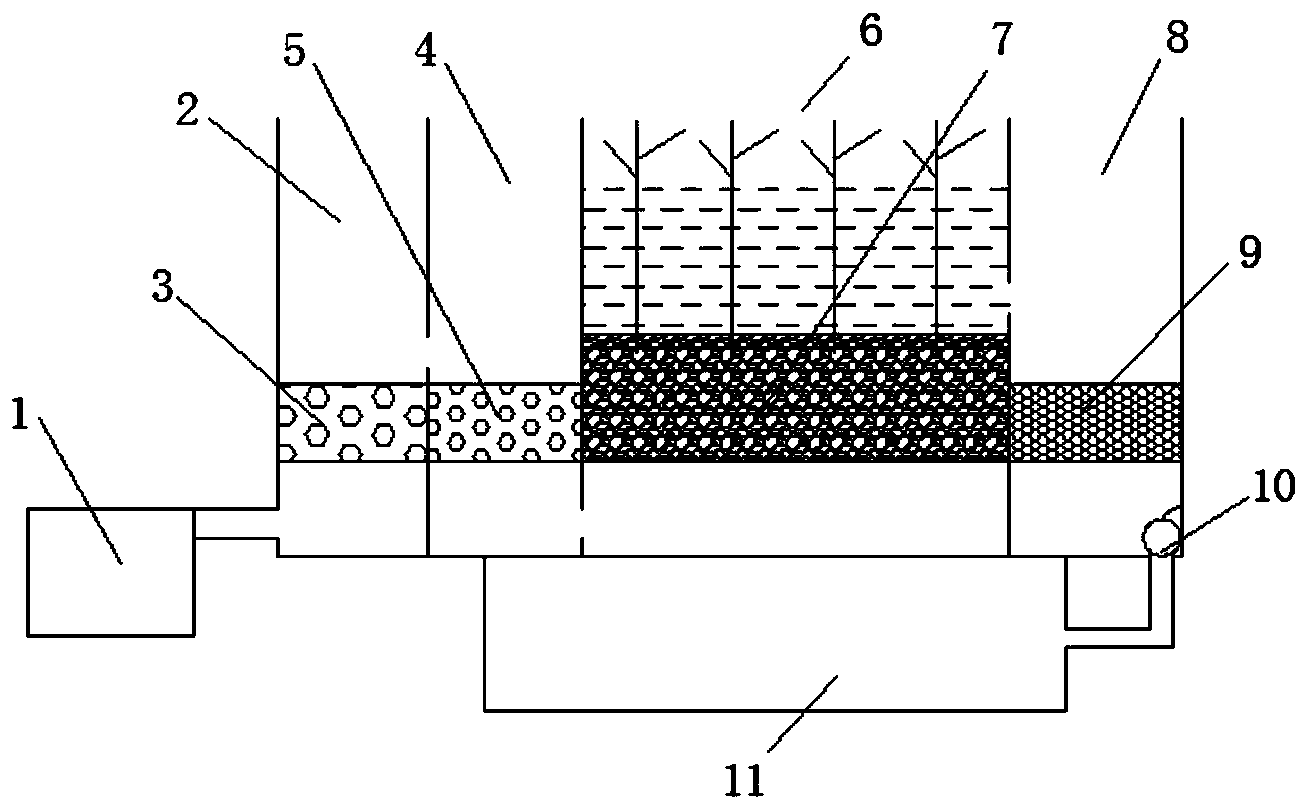

摘要附图
权利要求书
1.一种公厕污水处理系统，其特征在于，包括与沼气池连通的第一过滤池、第二过滤池、第三过滤池、第四过滤池和中水池，所述第一过滤池内设有第一过滤层，第一过滤层下部的池壁与沼气池的上部连通，第二过滤池内设有第二过滤层，第二过滤层上部的池壁与第一过滤层上部的第一过滤池的池壁连通，第三过滤池内设有第三过滤层，第三过滤层下部的池壁与第二过滤层下部的第二过滤池的池壁连通，第四过滤池内设有第四过滤层，第四过滤层上部的池壁与第三过滤层上部的第三过滤池的池壁连通，第四过滤层下部设有水泵，水泵的出水口连接中水池。
2.根据权利要求1所述的公厕污水处理系统，其特征在于：所述第一过滤层为炉渣层。
3.根据权利要求1所述的公厕污水处理系统，其特征在于：所述第二过滤层为粗沙层。
4.根据权利要求1所述的公厕污水处理系统，其特征在于：所述第三过滤层由下至上为细沙层、石子层、芦苇层。
5.根据权利要求1所述的公厕污水处理系统，其特征在于：所述第四过滤层为木炭层。
说明书
一种公厕污水处理系统
技术领域
本实用新型涉及厕所粪便污水的处理领域，特别是一种公厕污水处理系统。
背景技术
由于国内水资源的匮乏，并且水污染越来越严重，使得污水处理系统得到广泛应用。而对于处理不同的污水所使用的污水处理系统也不相同。所以需要根据各种污水的特点设计相应的污水处理系统。目前，现有的污水处理系统对于公厕污水的处理效果差，难以达到排放标准。
众所周知，我国是世界缺水国家之一，人均水资源占有量仅为世界人均水 资源占有量的1/4，水资源短缺和污染问题已严重影响了我国国民经济建设和人 们的正常生活。冲厕污水作为生活污水的主要组成部分已越来越受到人们的重 视。传统的水冲式厕所几乎都是利用清洁水，每次用水6～10L，实际是用98% 的水稀释了2%的粪便，换句话说，就是2%的粪便污染了98%的水。冲厕污水 如未经妥善处理不仅恶臭难闻，而且招致蝇虫大量滋生;粪便达不到无害化， 极易导致肠道传染病及寄生虫病的传播。
因此，只有突破传统冲水式厕所的局限性，开发循环水冲洗生态厕所，实现冲厕污水的源头治理和资源化，才能满足人们生活水平日益提高和经济发展 的需求。
发明内容
本实用新型的目的是要解决现有技术问题的不足，提供一种公厕污水处理系统。
为达到上述目的，本实用新型是按照以下技术方案实施的：
一种公厕污水处理系统，包括与沼气池连通的第一过滤池、第二过滤池、第三过滤池、第四过滤池和中水池，所述第一过滤池内设有第一过滤层，第一过滤层下部的池壁与沼气池的上部连通，第二过滤池内设有第二过滤层，第二过滤层上部的池壁与第一过滤层上部的第一过滤池的池壁连通，第三过滤池内设有第三过滤层，第三过滤层下部的池壁与第二过滤层下部的第二过滤池的池壁连通，第四过滤池内设有第四过滤层，第四过滤层上部的池壁与第三过滤层上部的第三过滤池的池壁连通，第四过滤层下部设有水泵，水泵的出水口连接中水池。
进一步的，所述第一过滤层为炉渣层。
优选地，所述第二过滤层为粗沙层。
优选地，所述第三过滤层由下至上为细沙层、石子层、芦苇层。
优选地，所述第四过滤层为木炭层。
与现有技术相比，本实用新型的能够用简单的设备和物资来达到回收公厕污水，并且进行循环再利用，解决了公厕大量浪费清洁水的问题，大大节省了水资源，结构简单，投入成本低廉，便于推广。
