申请日2016.08.29
公开(公告)日2017.03.01
IPC分类号C02F9/14; C02F1/78
摘要
本实用新型公开一种新型臭氧微纳米气泡和多介质过滤综合水处理设备，包括格栅装置、集水罐、滤网、臭氧氧化处理装置、沉淀罐、生化罐、膜渗透罐、污泥处理装置、清水罐、集气罐、空气泵、紫外催化氧化罐和臭氧过滤器，所述臭氧氧化处理装置包括臭氧发生器、微纳米气泡发生器、压缩泵、增压室、气流调节阀和臭氧氧化罐，所述微纳米气泡发生器包括壳体、隔板、气液混合真空泵、真空水射器和曝气头。本实用新型目的在于是提供一种可以有效去除水中有机物且可以对水中细菌和病毒进行有效杀灭的新型臭氧微纳米气泡和多介质过滤综合水处理设备，利用臭氧微纳米气泡快速处理污水中的有机物，不会带来新的污染，降低了水处理难度。

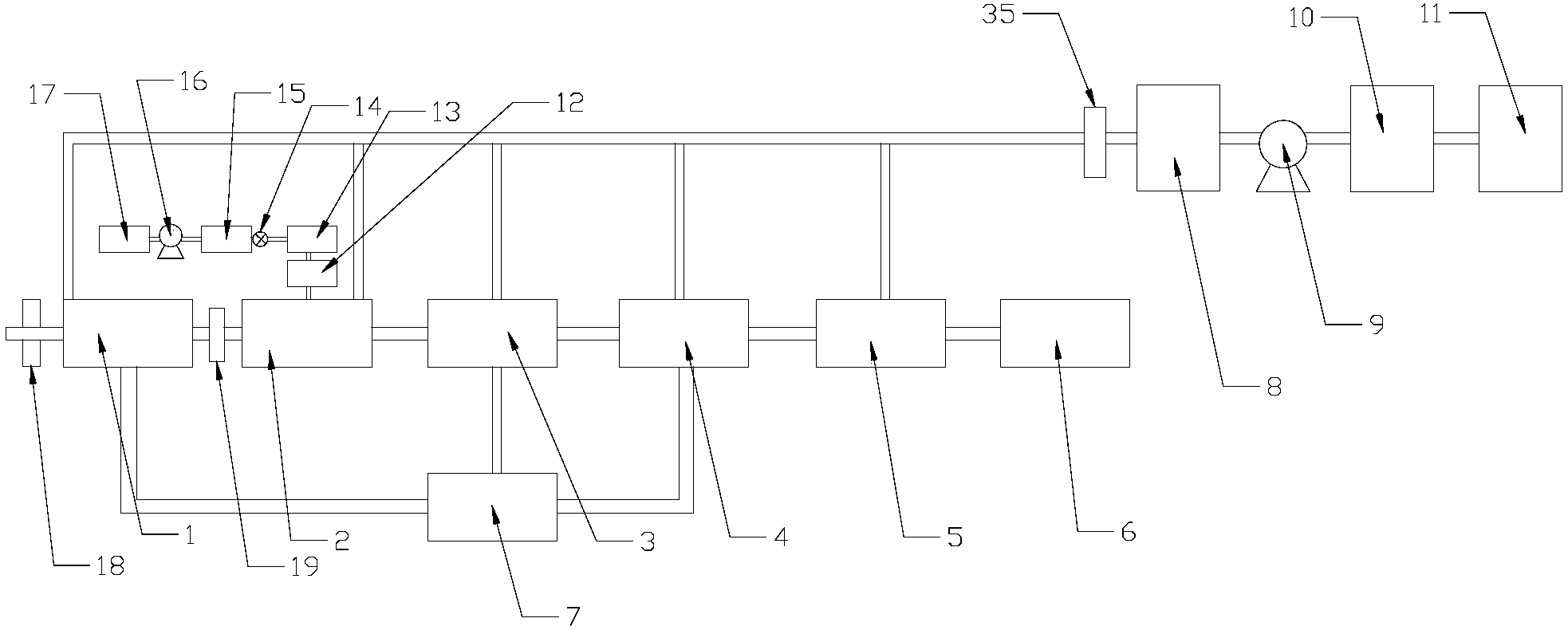

摘要附图
权利要求书
1.新型臭氧微纳米气泡和多介质过滤综合水处理设备，其特征在于，包括格栅装置(18)、集水罐(1)、滤网(19)、臭氧氧化处理装置、沉淀罐(3)、生化罐(4)、膜渗透罐(5)、污泥处理装置(7)、清水罐(6)、集气罐(8)、空气泵(9)、紫外催化氧化罐(10)和臭氧过滤器(11)，所述臭氧氧化处理装置包括臭氧发生器(17)、微纳米气泡发生器(12)、压缩泵(16)、增压室(15)、气流调节阀(14)和臭氧氧化罐(2)，所述微纳米气泡发生器(12)包括壳体(20)、隔板(22)、气液混合真空泵(24)、真空水射器(25)和曝气头(27)，所述隔板(22)设在所述壳体(20)内并将所述壳体(20)内空腔分隔为依次首尾连接的溶气室(28)，所述气液混合真空泵(24)的进液端设在所述壳体(20)内，所述气液混合真空泵(24)的出液端与所述真空水射器(25)的进液端流体导通连接，所述真空水射器(25)的出液端与所述曝气头(27)的进液端流体导通连接，所述曝气头(27)的出液端设在所述臭氧氧化罐(2)内;所述臭氧发生器(17)的出气端与所述压缩泵(16)的进气端流体导通连接，所述压缩泵(16)的出气端与所述增压室(15)的进气端流体导通连接，所述增压室(15)的出气端与所述壳体(20)的进气端流体导通连接，所述壳体(20)的进气端设在所述溶气室(28)内，所述气流调节阀(14)设在所述增压室(15)的出气端上;所述臭氧氧化罐(2)内设有复合过滤板(29)，所述复合过滤板(29)包括安装框(31)、过滤用活性炭条形板(32)和过滤用沸石条形板(33)，所述过滤用活性炭条形板(32)和所述过滤用沸石条形板(33)间隔着设在所述安装框(31)上，所述过滤用活性炭条形板(32)的两端和所述过滤用沸石条形板(33)的两端分别与所述安装框(31)固定连接;所述集水罐(1)的出液端与所述臭氧氧化罐(2)的进液端流体导通连接，所述臭氧氧化罐(2)的出液端与所述沉淀罐(3)的进液端流体导通连接，所述沉淀罐(3)的出液端与所述生化罐(4)的进液端流体导通连接，所述生化罐(4)的出液端与所述膜渗透罐(5)的进液端流体导通连接，所述膜渗透罐(5)的出液端与所述清水罐(6)的进液端流体导通连接，所述清水罐(6)的出液端与达标废水排放管路流体导通连接;所述集水罐(1)的污泥输出端、所述沉淀罐(3)的污泥输出端和所述生化罐(4)的污泥输出端分别与所述污泥处理装置(7)的污泥输入端流体导通连接;所述集水罐(1)的出气端、所述臭氧氧化罐(2)的出气端、所述沉淀罐(3)的出气端、所述生化罐(4)的出气端和所述膜渗透罐(5)的出气端分别与所述集气罐(8)的进气端流体导通连接，所述集气罐(8)的出气端与所述空气泵(9)的进气端流体导通连接，所述空气泵(9)的出气端与所述紫外催化氧化罐(10)的进气端流体导通连接，所述紫外催化氧化罐(10)的出气端与所述臭氧过滤器(11)的进气端流体导通连接;所述格栅装置(18)设在所述集水罐(1)的进水端，所述滤网(19)设在所述集水罐(1)的出水端。
2.根据权利要求1所述的新型臭氧微纳米气泡和多介质过滤综合水处理设备，其特征在于，所述增压室(15)与所述壳体(20)之间设有一个安全罐(13)，所述增压室(15)的出气端与所述安全罐(13)的进气端流体导通连接，所述安全罐(13)的出气端与所述壳体(20)的进气端流体导通连接。
3.根据权利要求2所述的新型臭氧微纳米气泡和多介质过滤综合水处理设备，其特征在于，所述集气罐(8)的进气端设有缓冲罐(34)，所述集水罐(1)的出气端、所述臭氧氧化罐(2)的出气端、所述沉淀罐(3)的出气端、所述生化罐(4)的出气端和所述膜渗透罐(5)的出气端分别与所述缓冲罐(34)的进气端流体导通连接，所述缓冲罐(34)的进气端与所述集气罐(8)的进气端流体导通连接。
4.根据权利要求3所述的新型臭氧微纳米气泡和多介质过滤综合水处理设备，其特征在于，所述曝气头(27)的进液端设有流量调节阀(26)。
5.根据权利要求1～4任一所述的新型臭氧微纳米气泡和多介质过滤综合水处理设备，其特征在于，所述隔板(22)上设有扰流板(23)。
6.根据权利要求5所述的新型臭氧微纳米气泡和多介质过滤综合水处理设备，其特征在于，所述壳体(20)的进气端设在所述壳体(20)的底部。
7.根据权利要求6所述的新型臭氧微纳米气泡和多介质过滤综合水处理设备，其特征在于，所述复合过滤板(29)将所述臭氧氧化罐(2)内部空间分隔成大于或等于三个依次首尾相连的氧化腔(30)。
说明书
新型臭氧微纳米气泡和多介质过滤综合水处理设备
技术领域
本实用新型涉及水处理领域，更具体地，涉及一种新型臭氧微纳米气泡和多介质过滤综合水处理设备。
背景技术
水处理包括污水处理和饮用水处理两种，是为了适用于特定的用途而对水进行的沉降、过滤、混凝、絮凝，以及缓蚀、阻垢等水质调理的过程。通过城市排污管网进入污水处理厂的污水来自不同的污水排放源，生活区、商业区以及工业区，这些污水中的主体污染物不尽相同，但依靠现有水处理设备已无法满足这些污水混合后形成的污水的水处理，既要降低重金属离子，又要除去污水中的有机物，还要对污水中细菌病毒进行杀灭。而现有设备为了最大限度降低污水对环境的危害性，通过向污水中添加各种药剂，而这些药剂会带来新的污染。
实用新型内容
有鉴于此，本实用新型目的在于是提供一种可以有效去除水中有机物且可以对水中细菌和病毒进行有效杀灭的新型臭氧微纳米气泡和多介质过滤综合水处理设备，利用臭氧微纳米气泡快速处理污水中的有机物，不会带来新的污染，降低了水处理难度。
为达到上述目的，本实用新型采用下述技术方案：新型臭氧微纳米气泡和多介质过滤综合水处理设备，包括格栅装置、集水罐、滤网、臭氧氧化处理装置、沉淀罐、生化罐、膜渗透罐、污泥处理装置、清水罐、集气罐、空气泵、紫外催化氧化罐和臭氧过滤器，所述臭氧氧化处理装置包括臭氧发生器、微纳米气泡发生器、压缩泵、增压室、气流调节阀和臭氧氧化罐，所述微纳米气泡发生器包括壳体、隔板、气液混合真空泵、真空水射器和曝气头，所述隔板设在所述壳体内并将所述壳体内空腔分隔为依次首尾连接的溶气室，所述气液混合真空泵的进液端设在所述壳体内，所述气液混合真空泵的出液端与所述真空水射器的进液端流体导通连接，所述真空水射器的出液端与所述曝气头的进液端流体导通连接，所述曝气头的出液端设在所述臭氧氧化罐内;所述臭氧发生器的出气端与所述压缩泵的进气端流体导通连接，所述压缩泵的出气端与所述增压室的进气端流体导通连接，所述增压室的出气端与所述壳体的进气端流体导通连接，所述壳体的进气端设在所述溶气室内，所述气流调节阀设在所述增压室的出气端上;所述臭氧氧化罐内设有复合过滤板，所述复合过滤板包括安装框、过滤用活性炭条形板和过滤用沸石条形板，所述过滤用活性炭条形板和所述过滤用沸石条形板间隔着设在所述安装框上，所述过滤用活性炭条形板的两端和所述过滤用沸石条形板的两端分别与所述安装框固定连接;所述集水罐的出液端与所述臭氧氧化罐的进液端流体导通连接，所述臭氧氧化罐的出液端与所述沉淀罐的进液端流体导通连接，所述沉淀罐的出液端与所述生化罐的进液端流体导通连接，所述生化罐的出液端与所述膜渗透罐的进液端流体导通连接，所述膜渗透罐的出液端与所述清水罐的进液端流体导通连接，所述清水罐的出液端与达标废水排放管路流体导通连接;所述集水罐的污泥输出端、所述沉淀罐的污泥输出端和所述生化罐的污泥输出端分别与所述污泥处理装置的污泥输入端流体导通连接;所述集水罐的出气端、所述臭氧氧化罐的出气端、所述沉淀罐的出气端、所述生化罐的出气端和所述膜渗透罐的出气端分别与所述集气罐的进气端流体导通连接，所述集气罐的出气端与所述空气泵的进气端流体导通连接，所述空气泵的出气端与所述紫外催化氧化罐的进气端流体导通连接，所述紫外催化氧化罐的出气端与所述臭氧过滤器的进气端流体导通连接;所述格栅装置设在所述集水罐的进水端，所述滤网设在所述集水罐的出水端。
上述新型臭氧微纳米气泡和多介质过滤综合水处理设备，所述增压室与所述壳体之间设有一个安全罐，所述增压室的出气端与所述安全罐的进气端流体导通连接，所述安全罐的出气端与所述壳体的进气端流体导通连接。
上述新型臭氧微纳米气泡和多介质过滤综合水处理设备，所述集气罐的进气端设有缓冲罐，所述集水罐的出气端、所述臭氧氧化罐的出气端、所述沉淀罐的出气端、所述生化罐的出气端和所述膜渗透罐的出气端分别与所述缓冲罐的进气端流体导通连接，所述缓冲罐的进气端与所述集气罐的进气端流体导通连接。
上述新型臭氧微纳米气泡和多介质过滤综合水处理设备，所述曝气头的进液端设有流量调节阀。
上述新型臭氧微纳米气泡和多介质过滤综合水处理设备，所述隔板上设有扰流板。
上述新型臭氧微纳米气泡和多介质过滤综合水处理设备，所述壳体的进气端设在所述壳体的底部。
上述新型臭氧微纳米气泡和多介质过滤综合水处理设备，所述复合过滤板将所述臭氧氧化罐内部空间分隔成大于或等于三个依次首尾相连的氧化腔。
本实用新型的有益效果如下：
1.本实用新型利用微纳米气泡发生器中的溶气室使得溶气室内的臭氧水中的臭氧浓度在同等压力下得到最大的提高，从而使得利用臭氧水生成的臭氧微纳米气泡的氧化去污能力得到提高，从而确保了污水中的有机物在臭氧氧化罐中能够彻底氧化分解，有效降低了污水中的有机物的含量。
2.本实用新型利用臭氧微纳米气泡的强氧化能力对水中的有机物进行去除，并对水中的细菌病毒进行杀灭，且不会造成水体污染，既高效又环保。
3.可以将臭氧氧化罐中排出的混合气体中的臭氧进行进一步利用，不仅可以节省资源，还可以将污水中挥发出来的物质进行氧化分解，并将其携带的细菌与病毒进行有效杀灭。
4.本实用新型中臭氧氧化罐内部首尾相连的氧化腔可以增加污水在臭氧氧化罐内的路径长度，从而使污水中的有机物得到进一步去除，并使污水中的细菌和病毒得到进一步杀灭。
