申请日2016.08.29
公开(公告)日2017.02.22
IPC分类号C02F1/30; A61L2/18; H05H1/24
摘要
一种等离子体水处理系统，包括介质体箱体、进水管、出水管、介质管、第一PCB板、第二PCB板、高压电极、地电极和进气口;介质体箱体包括第一腔体和第二腔体，在第一腔体和第二腔体间的隔板上开有等多个间距排布的细小通孔使第一腔体和第二腔体相通连，在第一腔体上部设有进水管和出水管，在第二腔体的底部设有进气管;在第一腔体的左右两侧壁板的下部开有数排相对错位的孔洞，并在其对面在第一腔体壁板的下部内表面上的水平对应位置上开有盲孔;在每一个孔洞内插有介质管至相对应的盲孔内，所有介质管在第一腔体内形成等间隔的幕墙结构;左侧介质管内的金属电极均连接在第一PCB板上，第一PCB板通过导线与高压电极相连，右侧介质管内的金属电极均连接在第二PCB板上，第二PCB板通过导线与地电极连接。

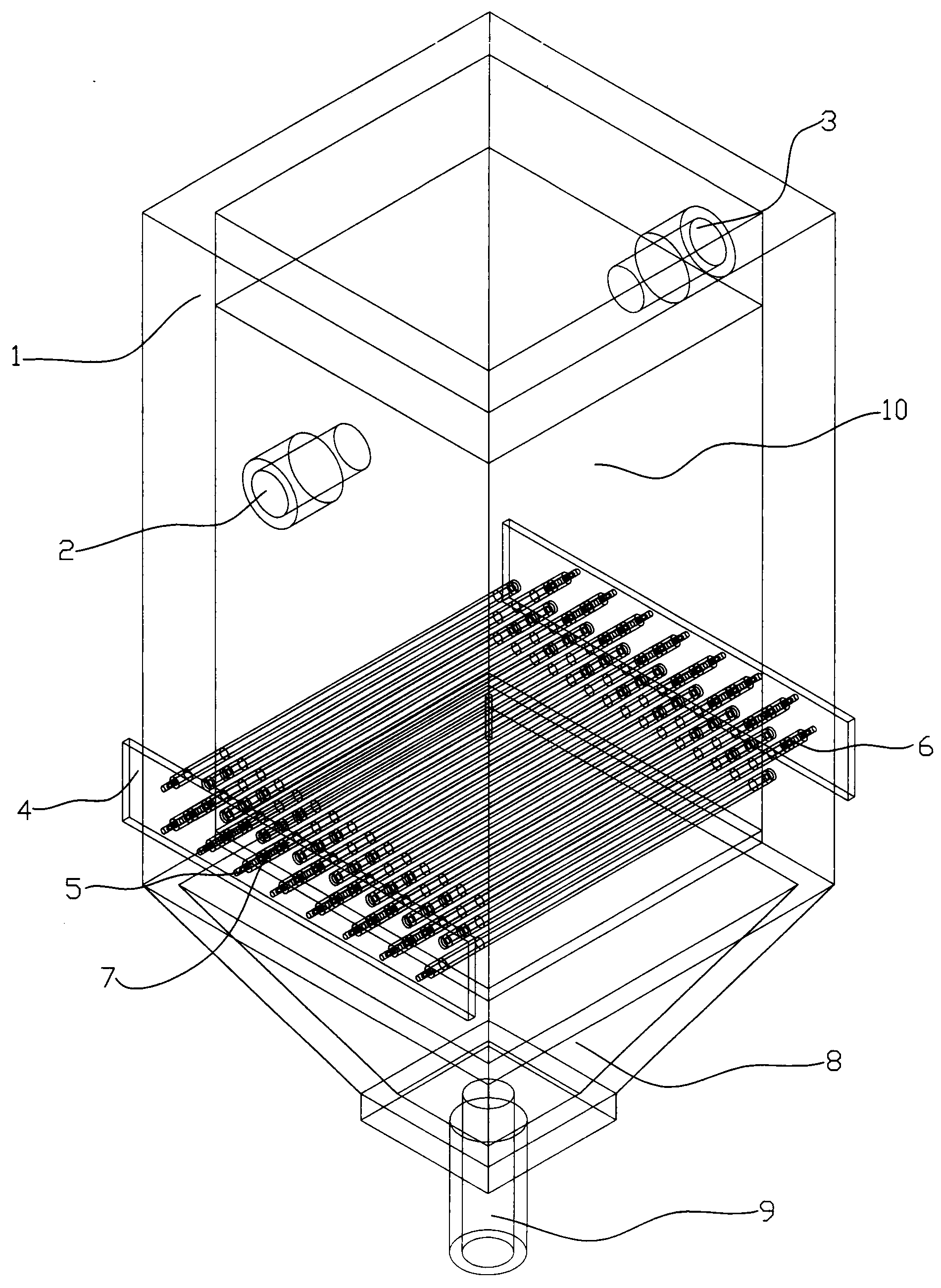

摘要附图
权利要求书
1.一种等离子体水处理系统，其特征在于：该系统包括介质体箱体、进水管、出水管、介质管、第一PCB板、第二PCB板、高压电极、地电极和进气口;
所述的介质体箱体包括方形结构的第一腔体和方台形结构的第二腔体，在第一腔体和第二腔体间的隔板上开有多个等间距排布的细小通孔使第一腔体和第二腔体相通连，在介质体箱体第一腔体的左侧上部设有进水管、在介质体箱体第一腔体的右侧上部设有出水管，在介质体箱体第二腔体的底部设有进气管;在介质体箱体第一腔体的左右两侧壁板的下部开有数排相对错位的孔洞，并在其正对面介质体箱体第一腔体壁板下部水平向对应的内表面上开有盲孔;在每一个孔洞和相对应的盲孔内插有介质管，所有介质管在介质体箱体第一腔体内形成等间隔的幕墙结构;所述的介质管是一端封闭另一端开口的绝缘管体，在管内插有金属电极，金属电极的一端与介质管的封闭管底相接，另一端从介质管的开口端伸出介质管;左侧介质管内的金属电极作为高压电极均连接在第一PCB板上，第一PCB板通过导线与高压电源相连;右侧介质管内的金属电极作为地电极均连接在第二PCB板上，第二PCB板通过导线与地连接。
2.根据权利要求1所述的一种等离子体水处理系统，其特征在于：所述的介质体箱体第一腔体两侧的进水管和出水管为相互错位，可为上下错位，也可为左右错位或交叉错位。
3.根据权利要求1或2所述的一种等离子体水处理系统，其特征在于：所述的进水管、出水管采用防水耐腐蚀材料制成，可采用石英或者功能塑料制成。
4.根据权利要求1所述的一种等离子体水处理系统，其特征在于：所述介质体箱体的材质为绝缘材料，所述的绝缘材料为有机玻璃，也可为聚四氟乙烯，或者为陶瓷，或者为石英。
5.根据权利要求1所述的一种等离子体水处理系统，其特征在于：所述高压电极和地电极均为导电的金属材料制成。
6.根据权利要求1所述的一种等离子体水处理系统，其特征在于：所述的高压电源为电压峰值调节范围15～50KV、频率调节范围0～50KHz的交流电源;也可为电压峰值调节范围10～30KV、频率调节范围0～20KHz的脉冲电源。
7.根据权利要求1所述的一种等离子体水处理系统，其特征在于：所述第一PCB板4和第二PCB板11水平向相互错位安装，可为上下错位或左右错位或交叉错位。
8.根据权利要求1—6所述的一种等离子体水处理系统，其特征在于：其用途是使用处理过的等离子体水对内窥镜进行杀菌消毒。
说明书
一种等离子体水处理系统
技术领域
本发明涉及一种放电装置，尤其涉及一种等离子体水处理系统。
背景技术
大气压低温等离子体处理过的水具有良好的杀菌消毒作用，所以在很多领域得到广泛的应用。如何均匀、高效、环保的实现低温等离子体水处理是我们要解决的问题。多数大气压低温等离子体水处理装置需要配合使用复杂的气路或者电极排列，这就使得等离子体水处理装置变得更加的繁杂，往往造成成本高昂，维护繁琐，各种问题层出不穷。而使用等离子体水进行内窥镜内表面消毒又少有人做，等离子体水以其独特的优势应用在内窥镜消毒方面拥有广阔的应用前景。
发明内容
本发明目的在于提供一种更加环保、高效的等离子体水处理系统。
为实现上述发明目的，本发明是通过以下技术方案实现的：
一种等离子体水处理系统，包括介质体箱体、进水管、出水管、介质管、第一PCB板、第二PCB板、高压电极、地电极和进气口;
所述的介质体箱体包括方形结构的第一腔体和方台形结构的第二腔体，在第一腔体和第二腔体间的隔板上开有多个等间距排布的细小通孔使第一腔体和第二腔体相通连，在介质体箱体第一腔体的左侧上部设有进水管、在介质体箱体第一腔体的右侧上部设有出水管，在介质体箱体第二腔体的底部设有进气管;在介质体箱体第一腔体的左右两侧壁板的下部开有数排相对错位的孔洞，并在其正对面介质体箱体第一腔体壁板下部水平向对应的内表面上开有盲孔;在每一个孔洞和相对应的盲孔内插有介质管，所有介质管在介质体箱体第一腔体内形成等间隔的幕墙结构;所述的介质管是一端封闭另一端开口的绝缘管体，在管内插有金属电极，金属电极的一端与介质管的封闭管底相接，另一端从介质管的开口端伸出介质管;左侧介质管内的金属电极作为高压电极均连接在第一PCB板上，第一PCB板通过导线与高压电源相连;右侧介质管内的金属电极作为地电极均连接在第二PCB板上，第二PCB板通过导线与地连接。
优选的，所述的介质体箱体第一腔体两侧的进水管和出水管为相互错位，可为上下错位，也可为左右错位或交叉错位。
优选的，所述的进水管、出水管采用防水耐腐蚀材料制成，可采用石英或者功能塑料制成。
优选的，所述介质体箱体的材质为绝缘材料，所述的绝缘材料为有机玻璃，也可为聚四氟乙烯，或者为陶瓷，或者为石英。
优选的，所述高压电极和地电极均为导电的金属材料制成。
优选的，所述的高压电源为电压峰值调节范围15～50KV、频率调节范围0～50KHz的交流电源;也可为电压峰值调节范围10～30KV、频率调节范围0～20KHz的脉冲电源。
由于采用上述技术方案，本发明提供的一种等离子体水处理系统，与现有技术相比具有这样的有益效果：
1、采用介质阻挡放电技术在大气压条件下，在水中产生均匀的等离子体，放电气体温度低，均匀性好;
2、结构简单合理、使用便捷高效、而且散热性能好、使用寿命长;
3、可有效的减少目前使用的消毒剂对环境的破坏，更加的绿色环保;
4、工作运行稳定，可根据不同需要进行自行调节，可调性极佳，具有广阔的应用前景。
5、应用在内窥镜消毒方面，可以极大的缩短传统内窥镜消毒所面临的时间长的弊端，同时更加节能环保，在不使用化学药剂的同时，还能保证达到要求的杀菌效率，极大的提高了内窥镜的使用效率，降低了医疗成本。
