申请日2016.08.09
公开(公告)日2016.12.07
IPC分类号B01D29/01
摘要
本发明提供了一种家具喷漆净化设备的水处理装置，属于机械技术领域。它解决了现有的喷漆房清洗过滤网不便的问题。本家具喷漆净化设备的水处理装置中，家具喷漆净化设备包括底板和设于底板上且呈长方体的壳体，壳体的左右两侧壁上分别设有进气口和出气口，壳体底部设有多个出水口，水处理装置包括设于底板上且呈长槽状的过滤槽，过滤槽位于壳体下方，过滤槽内设有将该过滤槽内腔分隔成上腔和下腔的过滤网，每个出水口均与上腔正对，底板上侧面上设有呈长条状的滑槽，滑槽长度延伸方向与壳体宽度延伸方向相一致，过滤槽底壁中部具有与滑槽匹配的滑块，滑块位于滑槽内。本水处理装置具有清洗过滤网方便的优点。
权利要求书
1.家具喷漆净化设备的水处理装置，家具喷漆净化设备包括底板和设于底板上且呈长方体的壳体，壳体的左右两侧壁上分别设有进气口和出气口，且进气口和出气口沿壳体的宽度方向分布，壳体的底部设有多个出水口，其特征在于，本水处理装置包括设于底板上且呈长槽状的过滤槽，过滤槽位于壳体下方，过滤槽内设有将该过滤槽的内腔分隔成上腔和下腔的过滤网，且上腔和下腔通过过滤网上的滤孔连通，所述的过滤槽和壳体两者的长度延伸方向相一致，且每个出水口均与上腔正对，所述的底板的上侧面上设有呈长条状的滑槽，且滑槽的长度延伸方向与壳体的宽度延伸方向相一致，所述的过滤槽的底壁的中部具有与滑槽匹配的滑块，且滑块位于滑槽内。
2.根据权利要求1所述的家具喷漆净化设备的水处理装置，其特征在于，所述的过滤槽的内侧壁上具有呈环状的定位座，且定位座和滑槽同轴，所述的过滤网呈长方形且该过滤网与过滤槽两者的长度延伸方向相一致，所述的过滤网包括呈环状的支撑环和设于支撑环内的滤网，支撑环和定位座两者的中心轴线共线，且支撑环的下端面与定位座的上端面相贴靠，所述的支撑环与定位座可拆卸固定。
3.根据权利要求2所述的家具喷漆净化设备的水处理装置，其特征在于，所述的定位座的上端面上设有与其同轴且呈环状的定位槽，定位槽内固定有呈环状的磁块，所述的支撑环由吸磁材料制成，且支撑环的下端面与磁块的上端面相贴靠。
4.根据权利要求3所述的家具喷漆净化设备的水处理装置，其特征在于，所述的定位座的上端面上设有呈环状的密封槽，密封槽有两个且同轴心分布，所述的定位槽位于两密封槽之间，每个密封槽内均设有呈环状的密封垫，且密封垫的两端面分别与密封槽的底壁和支撑环的下端面相抵。
5.根据权利要求2所述的家具喷漆净化设备的水处理装置，其特征在于，所述的支撑环通过若干根螺丝与定位座可拆卸固定。
6.根据权利要求1所述的家具喷漆净化设备的水处理装置，其特征在于，家具喷漆净化设备还包括设于壳体右侧的蓄水池，所述的底板上还固定有水泵二，且水泵二位于过滤槽和蓄水池之间，水泵二的出口通过管道二与蓄水池相连，所述的过滤槽的右侧壁的中部具有呈筒状凸出的排水部，且排水部与所述的下腔连通，排水部上套有连接管，且排水部能沿连接管的轴向滑动，连接管的右端与水泵的进口连通，且连接管和排水部之间设有使两者连接密封的密封圈一。
7.根据权利要求6所述的家具喷漆净化设备的水处理装置，其特征在于，所述的排水部的外侧壁上设有呈环状的限位槽，所述的密封圈一位于限位槽内，且密封圈一的外侧壁与连接管的内侧壁相抵。
说明书

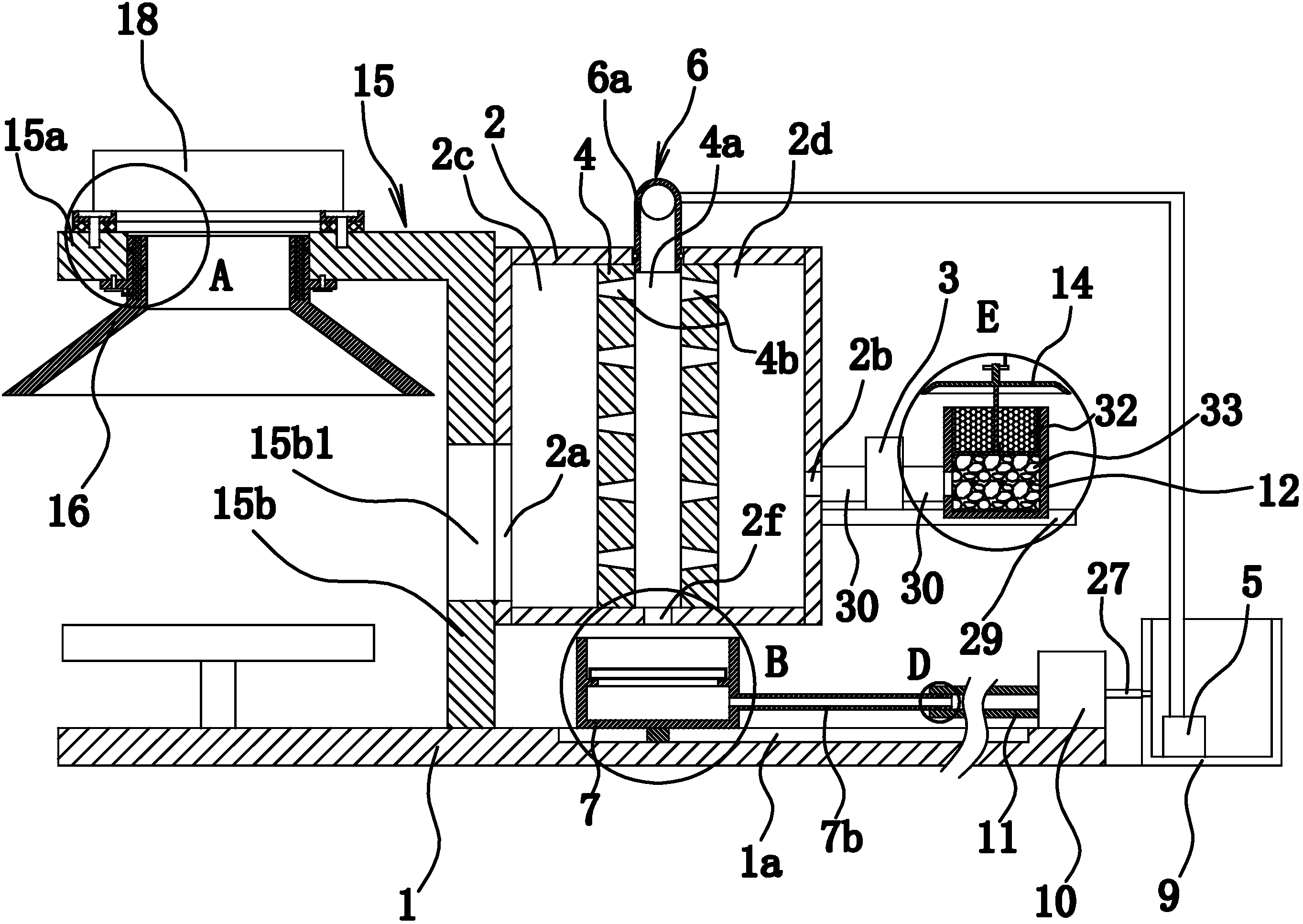

家具喷漆净化设备的水处理装置
技术领域
本发明属于机械技术领域，涉及一种家具喷漆净化设备，特别是一种家具喷漆净化设备的水处理装置。
背景技术
目前，在对家具进行喷漆的厂房中，常常会出现漆雾粉尘弥漫的情况，且该情况往往会持续整个工作日，不仅使得厂房内的能见度降低，且漂浮在空气中的粉尘也会对长期工作于该环境下的工作人员的身体健康造成威胁。
对于上述的问题，人们已经意识到了不足，并加以了改进，如中国专利库公开的一种环保喷漆房[申请号：201521104714.3;授权公告号：CN 205253451 U]包括房间本体，送风系统、抽风系统以及污水处理系统，所述房间本体由栅板分割为上部的工作间和底部的处理间，所述栅板的下部还设有高压喷头;所述送风系统包括送风管路以及若干个与所述送风管路连通的送风口，所述送风口设于所述工作间的顶部;所述抽风系统包括抽风机、所述抽风机通过净化设施与所述处理间的顶部连通，所述抽风机还与排风管连通;所述污水处理系统通过污水溢流管与所述处理间的底部连通。
上述的喷漆房存在一个问题：在清洗污水处理系统内的过滤网时，需要将整个污水处理系统拆开，操作较为麻烦。
发明内容
本发明的目的是针对现有的技术存在上述问题，提出了一种家具喷漆净化设备的水处理装置，解决的技术问题是如何提高清洗过滤网的方便性。
本发明的目的可通过下列技术方案来实现：家具喷漆净化设备的水处理装置，家具喷漆净化设备包括底板和设于底板上且呈长方体的壳体，壳体的左右两侧壁上分别设有进气口和出气口，且进气口和出气口沿壳体的宽度方向分布，壳体的底部设有多个出水口，其特征在于，本水处理装置包括设于底板上且呈长槽状的过滤槽，过滤槽位于壳体下方，过滤槽内设有将该过滤槽的内腔分隔成上腔和下腔的过滤网，且上腔和下腔通过过滤网上的滤孔连通，所述的过滤槽和壳体两者的长度延伸方向相一致，且每个出水口均与上腔正对，所述的底板的上侧面上设有呈长条状的滑槽，且滑槽的长度延伸方向与壳体的宽度延伸方向相一致，所述的过滤槽的底壁的中部具有与滑槽匹配的滑块，且滑块位于滑槽内。
使用时，通过出水口排出的污水在重力作用下流入到上腔内，并经过过滤网的过滤，使杂质停留在过滤网的上侧面上;当过滤网上杂质过多时，推动过滤槽以将其从壳体下方推出，从而有效提高了清洗过滤网的方便性。
在上述的家具喷漆净化设备的水处理装置中，所述的过滤槽的内侧壁上具有呈环状的定位座，且定位座和滑槽同轴，所述的过滤网呈长方形且该过滤网与过滤槽两者的长度延伸方向相一致，所述的过滤网包括呈环状的支撑环和设于支撑环内的滤网，支撑环和定位座两者的中心轴线共线，且支撑环的下端面与定位座的上端面相贴靠，所述的支撑环与定位座可拆卸固定。
过滤网通过支撑环的下端面与定位座的上端面相抵的方式将滑槽的内腔分隔成上腔和下腔，具有结构简单、安装方便的优点。同时，支撑环与定位座是可拆卸固定的，使操作人员能够将整个过滤网取出进行清洗，从而进一步提高了清洗过滤网的方便性。
在上述的家具喷漆净化设备的水处理装置中，所述的定位座的上端面上设有与其同轴且呈环状的定位槽，定位槽内固定有呈环状的磁块，所述的支撑环由吸磁材料制成，且支撑环的下端面与磁块的上端面相贴靠。
支撑环是在磁铁的磁力的吸引下与定位座固定在一起的，使操作人员只需用力即可将过滤网取出，从而进一步提高了清洗过滤网的方便性。
在上述的家具喷漆净化设备的水处理装置中，所述的定位座的上端面上设有呈环状的密封槽，密封槽有两个且同轴心分布，所述的定位槽位于两密封槽之间，每个密封槽内均设有呈环状的密封垫，且密封垫的两端面分别与密封槽的底壁和支撑环的下端面相抵。
在两密封垫的作用下，以将磁块包裹在一个封闭的腔室内，从而有效减少外部环境对磁块的干扰，以提高磁块的工作稳定性以及寿命，从而将过滤网稳定定位，来提高本设备的工作稳定性。
作为另一种方案，在上述的家具喷漆净化设备的水处理装置中，所述的支撑环通过若干根螺丝与定位座可拆卸固定。
在上述的家具喷漆净化设备的水处理装置中，家具喷漆净化设备还包括设于壳体右侧的蓄水池，所述的底板上还固定有水泵二，且水泵二位于过滤槽和蓄水池之间，水泵二的出口通过管道二与蓄水池相连，所述的过滤槽的右侧壁的中部具有呈筒状凸出的排水部，且排水部与所述的下腔连通，排水部上套有连接管，且排水部能沿连接管的轴向滑动，连接管的右端与水泵的进口连通，且连接管和排水部之间设有使两者连接密封的密封圈一。
使用时，储存在下腔内的水在水泵二的作用下吸入到蓄水池内，然后水泵一将蓄水池内的水抽入到过水通道内，以形成一整个水循环，来提高水的利用率，从而降低使用成本;当过滤槽沿着滑槽滑动时，排水部会沿着连接管的轴向滑动，从而对过滤槽的滑动起到更好的导向作用，使提高清洗过滤网方便性的目的稳定实现。
在上述的家具喷漆净化设备的水处理装置中，所述的排水部的外侧壁上设有呈环状的限位槽，所述的密封圈一位于限位槽内，且密封圈一的外侧壁与连接管的内侧壁相抵。
与现有技术相比，本家具喷漆净化设备的水处理装置具有以下优点：
1、过滤槽在滑槽和滑块的配合下与底板滑动连接，使在具体使用时，可以将过滤槽从壳体下方推出，以方便对过滤网的清洗。
2、在两密封垫的作用下，以将磁块包裹在一个封闭的腔室内，从而有效减少外部环境对磁块的干扰，以提高磁块的工作稳定性以及寿命，从而将过滤网稳定定位，来提高本设备的工作稳定性。
