申请日2016.08.29
公开(公告)日2017.03.22
IPC分类号C02F9/08; C02F1/32; C02F1/36
摘要
本实用新型公开了一种三效一体化污水处理集成系统，包括箱体及集成于箱体内的加药装置、超声波处理装置和紫外线处理装置，超声波处理装置包括第一反应筒及超声波发生机构，加药装置包括与第一反应筒连通的加药接头及与加药接头连接的加药泵，紫外线处理装置包括与第一反应筒连通的第二反应筒及内置于第二反应筒的多个灭菌机构，每个灭菌机构均包括紫外灯滤管、折流板、及内置于紫外灯滤管的多个紫外灯管。本实用新型一方面将加药装置、超声波处理装置和紫外线处理装置集成于箱体内，提高了其可移动性，降低了污水处理成本，另一方面通过超声波处理装置配合加药装置加入的氧化剂及紫外线处理装置，提高了有机物、氨氮、色素的除去效率。

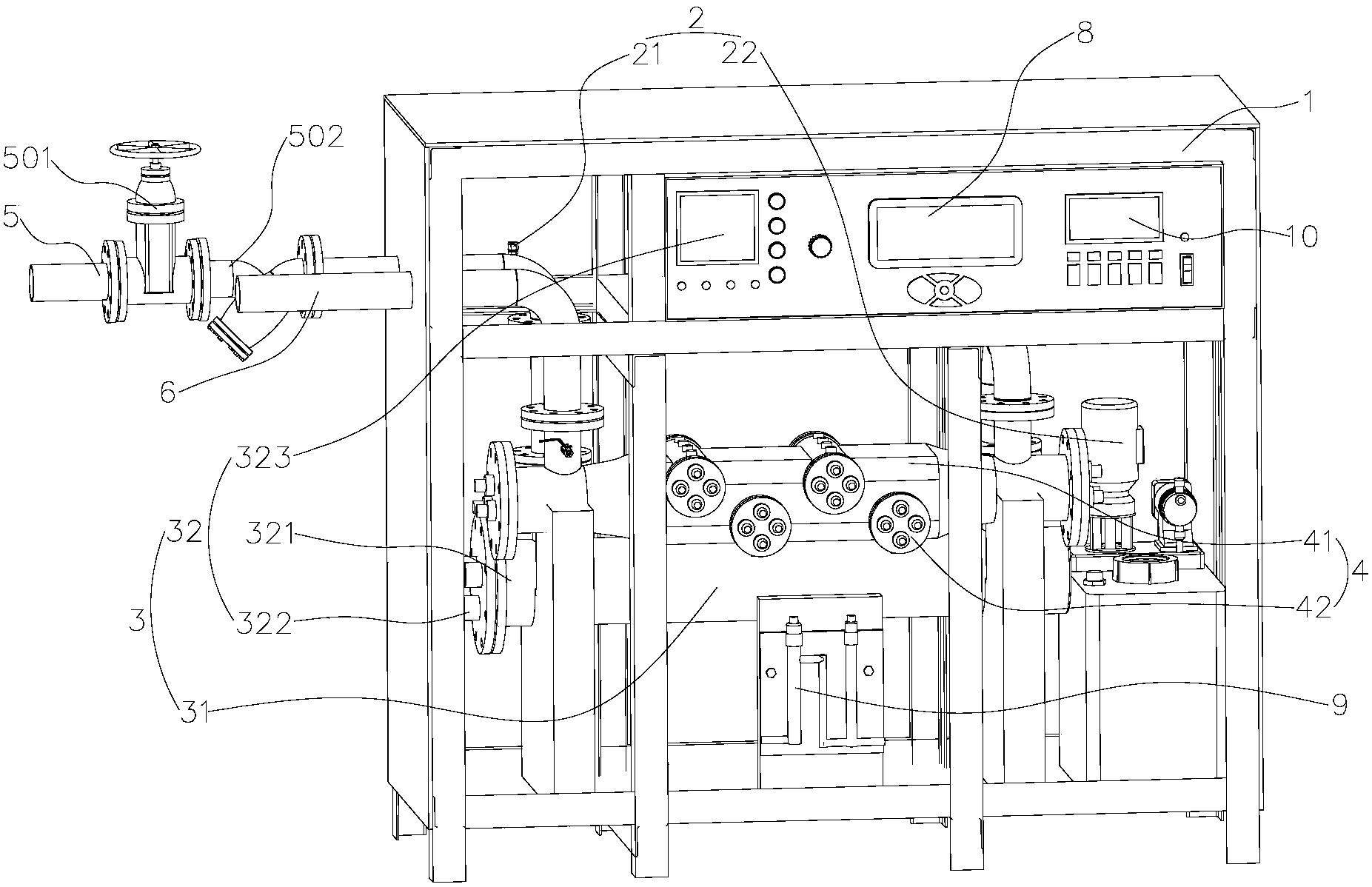

摘要附图
权利要求书
1.一种三效一体化污水处理集成系统，其特征在于，包括一箱体及集成于所述箱体内的加药装置、超声波处理装置和紫外线处理装置，所述超声波处理装置包括第一反应筒及设于所述第一反应筒一端并使所述第一反应筒内形成超声波的超声波发生机构，所述加药装置包括与第一反应筒的进水端连通的加药接头及与所述加药接头连接的加药泵，所述紫外线处理装置包括与所述第一反应筒的出水端连通的第二反应筒及内置于所述第二反应筒的多个灭菌机构，多个所述灭菌机构沿所述第二反应筒长度方向依次设置并将所述第二反应筒内的腔体分隔形成多个分腔体，每个所述灭菌机构均包括紫外灯滤管、连接所述紫外灯滤管的外壁和所述第二反应筒的内壁的折流板、及内置于所述紫外灯滤管的多个紫外灯管;其中，所述紫外灯滤管一端设置有进气口、另一端设置有出气口，所述进气口和出气口分别与相邻两个所述分腔体连通。
2.根据权利要求1所述的三效一体化污水处理集成系统，其特征在于，每个所述紫外灯滤管均一侧外壁突出于所述第二反应筒、另一侧外壁与所述折流板连接。
3.根据权利要求2所述的三效一体化污水处理集成系统，其特征在于，多个所述紫外灯滤管上下交替设置使相邻两个所述紫外灯滤管分别上侧外壁和下侧外壁突出于所述第二反应筒。
4.根据权利要求3所述的三效一体化污水处理集成系统，其特征在于，每个所述紫外灯管均沿所述紫外灯滤管长度方向设置，且每个所述紫外灯管均外套有一紫外灯套管。
5.根据权利要求3或4所述的三效一体化污水处理集成系统，其特征在于，所述三效一体化污水处理集成系统包括与所述紫外灯滤管一一对应的多个紫外线检测头组及与多个所述紫外线检测头组电连接的紫外线检测仪表，每个所述紫外线检测头组均包括多个沿所述紫外灯滤管长度方向布置的多个紫外线检测头，多个所述紫外线检测头均固定于所述紫外灯滤管突出于所述第二反应筒的外壁上。
6.根据权利要求1～4任一所述的三效一体化污水处理集成系统，其特征在于，所述三效一体化污水处理集成系统包括延伸至所述第一反应筒内的余氯检测头及与所述余氯检测头电连接的余氯检测仪表。
7.根据权利要求1～4任一所述的三效一体化污水处理集成系统，其特征在于，所述超声波发生机构包括设于所述第一反应筒一端的超声波反应器、与所述超声波反应器 连接的超声波振子及与所述超声波振子电连接的超声波发生器。
8.根据权利要求1～4任一所述的三效一体化污水处理集成系统，其特征在于，所述三效一体化污水处理集成系统包括一进水管及一出水管，所述进水管一端穿过所述箱体侧壁并与所述第一反应筒的进水端连通，且所述进水管上设置有进水阀门及管道过滤器，所述出水管一端穿过所述箱体侧壁并与所述第二反应筒的出水端连通。
说明书
一种三效一体化污水处理集成系统
技术领域
本实用新型涉及污水处理技术，尤其是涉及一种三效一体化污水处理集成系统。
背景技术
现有的污水处理系统一般通过混凝土建造而成，其可对大污水量的进行污水处理，但是由于其无法移动，对于较少量污水处理则必须通过车辆或管道输送，易增加污水处理成本。有鉴于此，提供一种具有可移动性的污水处理系统以处理少量污水或临时污水成为现阶段亟待解决的问题。
实用新型内容
本实用新型的目的在于克服上述技术不足，提出一种三效一体化污水处理集成系统，解决现有技术中污水处理系统无法移动导致污水处理成本增加的技术问题。
为达到上述技术目的，本实用新型的技术方案提供一种三效一体化污水处理集成系统，包括一箱体及集成于所述箱体内的加药装置、超声波处理装置和紫外线处理装置，所述超声波处理装置包括第一反应筒及设于所述第一反应筒一端并使所述第一反应筒内形成超声波的超声波发生机构，所述加药装置包括与第一反应筒的进水端连通的加药接头及与所述加药接头连接的加药泵，所述紫外线处理装置包括与所述第一反应筒的出水端连通的第二反应筒及内置于所述第二反应筒的多个灭菌机构，多个所述灭菌机构沿所述第二反应筒长度方向依次设置并将所述第二反应筒内的腔体分隔形成多个分腔体，每个所述灭菌机构均包括紫外灯滤管、连接所述紫外灯滤管的外壁和所述第二反应筒的内壁的折流板、及内置于所述紫外灯滤管的多个紫外灯管;其中，所述紫外灯滤管一端设置有进气口、另一端设置有出气口，所述进气口和出气口分别与相邻两个所述分腔体连通。
优选的，每个所述紫外灯滤管均一侧外壁突出于所述第二反应筒、另一侧外壁与所述折流板连接。
优选的，多个所述紫外灯滤管上下交替设置使相邻两个所述紫外灯滤管分别上侧外壁和下侧外壁突出于所述第二反应筒。
优选的，每个所述紫外灯管均沿所述紫外灯滤管长度方向设置，且每个所述紫外灯管均外套有一紫外灯套管。
优选的，所述三效一体化污水处理集成系统包括与所述紫外灯滤管一一对应的多个紫外线检测头组及与多个所述紫外线检测头组电连接的紫外线检测仪表，每个所述紫外线检测头组均包括多个沿所述紫外灯滤管长度方向布置的多个紫外线检测头，多个所述紫外线检测头均固定于所述所述紫外灯滤管突出于所述第二反应筒的外壁上。
优选的，所述三效一体化污水处理集成系统包括延伸至所述第一反应筒内的余氯检测头及与所述余氯检测头电连接的余氯检测仪表。
优选的，所述超声波发生机构包括设于所述第一反应筒一端的超声波反应器、与所述超声波反应器连接的超声波振子及与所述超声波振子电连接的超声波发生器。
优选的，所述三效一体化污水处理集成系统包括一进水管及一出水管，所述进水管一端穿过所述箱体侧壁并与所述第一反应筒的进水端连通，且所述进水管上设置有进水阀门及管道过滤器，所述出水管一端穿过所述箱体侧壁并与所述第二反应筒的出水端连通。
与现有技术相比，本实用新型一方面将加药装置、超声波处理装置和紫外线处理装置集成于箱体内，提高了其可移动性，降低了污水处理成本，另一方面通过超声波处理装置配合加药装置加入的氧化剂及紫外线处理装置，提高了有机物、氨氮、色素的除去效率。
