申请日2016.08.29
公开(公告)日2017.03.22
IPC分类号C02F3/30
摘要
本实用新型公开了一种联用污水处理系统，包括回流装置及依次连接的预曝气调节池、水平三相流化床、中间水池、膜生物反应器、清水池;回流装置包括第一回流管和第二回流管，第一回流管一端与水平三相流化床连接、另一端与预曝气调节池连接，第二回流管一端与膜生物反应器连接、另一端与预曝气调节池连接。本实用新型通过预曝气调节池的预处理和水平三相流化床的依次厌氧处理、兼氧处理和好氧处理能够较好的降低污水中COD、NH3‑N、SS含量，从而有利于膜生物反应器的正常运行;同时设置回流装置，将水平三相流化床和膜生物反应器处理后的污水回流，其有利于各反应器内优势菌种的耐受性，提高整体反应效率。

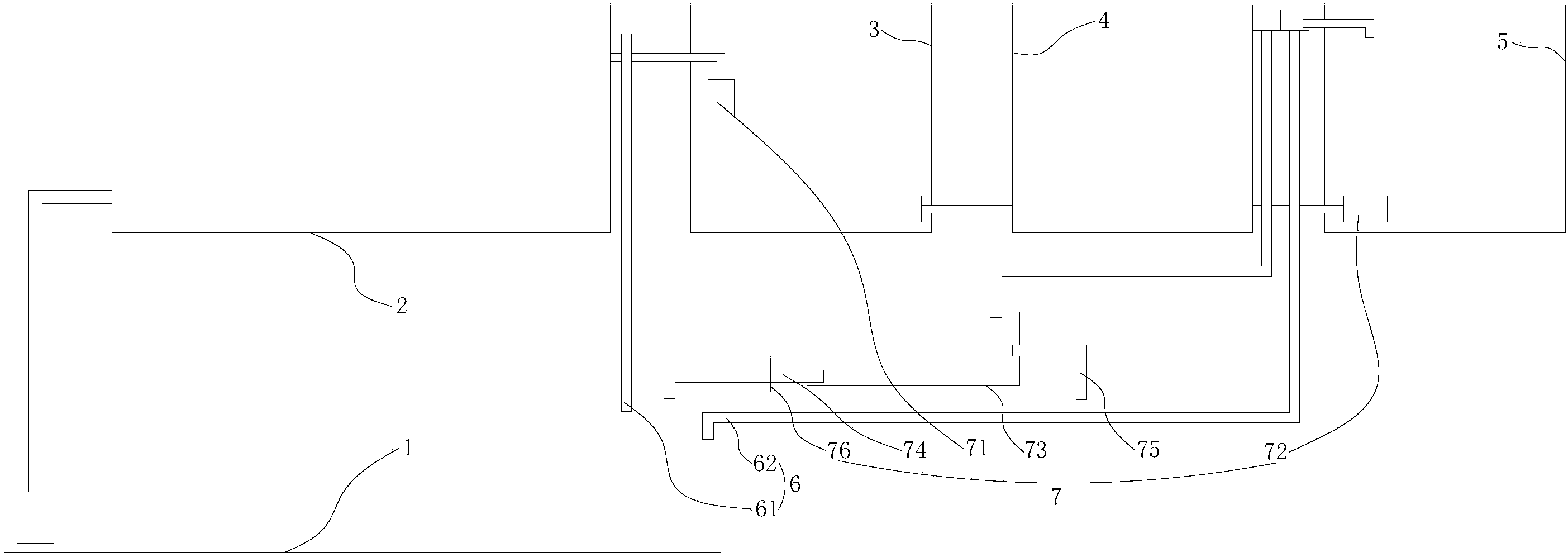

摘要附图
权利要求书
1.一种联用污水处理系统，其特征在于，包括预曝气调节池、水平三相流化床、中间水池、膜生物反应器、清水池、回流装置，所述水平三相流化床的进水端与所述预曝气调节池连接、出水端与所述中间水池连接，所述膜生物反应器的进水端与所述中间水池连接、出水端与所述清水池连接;所述回流装置包括第一回流管和第二回流管，所述第一回流管一端与所述水平三相流化床的出水端连接、另一端与所述预曝气调节池连接，所述第二回流管一端与所述膜生物反应器的出水端连接、另一端与所述预曝气调节池连接。
2.根据权利要求1所述的联用污水处理系统，其特征在于，所述联用污水处理系统包括一反冲洗装置，所述反冲洗装置包括第一反冲洗泵，所述第一反冲洗泵的进水端与所述中间水池连接、出水端与所述水平三相流化床的反冲洗进水口连接。
3.根据权利要求2所述的联用污水处理系统，其特征在于，所述反冲洗装置还包括一第二反冲洗泵，所述第二反冲洗泵的进水端与所述清水池连接、出水端与所述膜生物反应器的反冲洗进水口连接。
4.根据权利要求3所述的联用污水处理系统，其特征在于，所述反冲洗装置还包括一过渡池及一第三回流管，所述过渡池与所述膜生物反应器的反冲洗出水口连接，所述第三回流管上端与所述过渡池底部连接、下端与所述预曝气调节池上端连接。
5.根据权利要求4所述的联用污水处理系统，其特征在于，所述反冲洗装置还包括一与所述过渡池连通的排水管，所述排水管高于所述第三回流管。
说明书
一种联用污水处理系统
技术领域
本实用新型涉及污水处理技术，尤其是涉及一种联用污水处理系统。
背景技术
膜生物反应器一种强化生物膜的污水处理方法，其具有较好的污染物除去效果，但是其对污水内固体悬浮物的浓度要求较高，其极易在污水处理过程中发生堵塞状况。故在采用膜生物反应器处理之前需要进行预处理，但是现有预处理方式不理想，依然导致膜生物反应器经常性发生堵塞。
实用新型内容
本实用新型的目的在于克服上述技术不足，提出一种联用污水处理系统，解决现有技术中膜生物反应器经常性堵塞的技术问题。
为达到上述技术目的，本实用新型的技术方案提供一种联用污水处理系统，包括预曝气调节池、水平三相流化床、中间水池、膜生物反应器、清水池、回流装置，所述水平三相流化床的进水端与所述预曝气调节池连接、出水端与所述中间水池连接，所述膜生物反应器的进水端与所述中间水池连接、出水端与所述清水池连接;所述回流装置包括第一回流管和第二回流管，所述第一回流管一端与所述水平三相流化床的出水端连接、另一端与所述预曝气调节池连接，所述第二回流管一端与所述膜生物反应器的出水端连接、另一端与所述预曝气调节池连接。
优选的，所述联用污水处理系统包括一反冲洗装置，所述反冲洗装置包括第一反冲洗泵，所述第一反冲洗泵的进水端与所述中间水池连接、出水端与所述水平三相流化床的反冲洗进水口连接。
优选的，所述反冲洗装置还包括一第二反冲洗泵，所述第二反冲洗泵的进水端与所述清水池连接、出水端与所述膜生物反应器的反冲洗进水口连接。
优选的，所述反冲洗装置还包括一过渡池及一第三回流管，所述过渡池与所述膜生物反应器的的反冲洗出水口连接，所述第三回流管上端与所述过渡池底部连接、下端与所述预曝气调节池上端连接。
优选的，所述反冲洗装置还包括一与所述过渡池连通的排水管，所述排水管高于所述第三回流管。
与现有技术相比，本实用新型通过预曝气调节池的预处理和水平三相流化床的依次厌氧处理、兼氧处理和好氧处理能够较好的降低污水中COD、NH3-N、SS含量，从而有利于膜生物反应器的正常运行;同时设置回流装置，将水平三相流化床和膜生物反应器处理后的污水回流，其有利于各反应器内优势菌种的耐受性，提高整体反应效率。
