申请日2016.08.29
公开(公告)日2017.03.08
IPC分类号G01N33/18
摘要
本实用新型属于污水检测装置技术领域，提供一种污水检测仪表探头的防污结构，包括探头组件和连接在所述探头组件上的弧形挡板件，所述探头组件包括支撑件和连接在所述支撑件下端的仪表件，所述弧形挡板件连接在所述支撑件上，且所述弧形挡板件包括位于所述仪表件上方的第一弧面板和位于所述仪表件侧面并与所述第一弧面板连接并半包裹所述仪表件的第二弧面板;这样设计可以解决现有检测仪器设备需要定期进行清理来保证检测准确性，进而增加日常工作量并降低工作效率的问题。

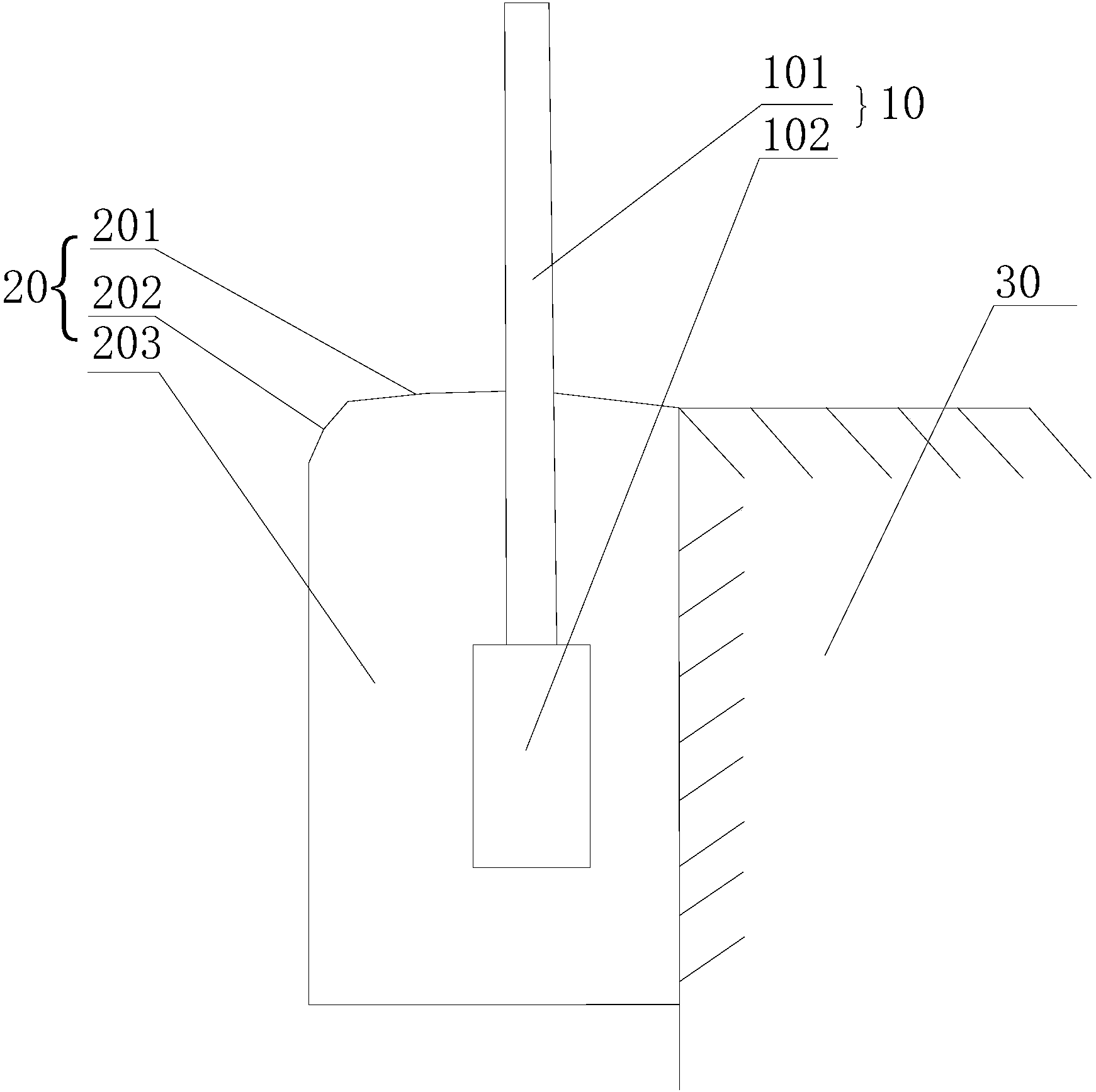

摘要附图
权利要求书
1.一种污水检测仪表探头的防污结构，其特征在于：包括探头组件和连接在所述探头组件上的弧形挡板件，所述探头组件包括支撑件和连接在所述支撑件下端的仪表件，所述弧形挡板件连接在所述支撑件上，且所述弧形挡板件包括位于所述仪表件上方的第一弧面板和位于所述仪表件侧面并与所述第一弧面板连接并半包裹所述仪表件的第二弧面板。
2.如权利要求1所述的污水检测仪表探头的防污结构，其特征在于：所述支撑件可拆卸连接在一竖直的支撑平面上，且所述支撑件可相对于所述支撑平面上下移动。
3.如权利要求1所述的污水检测仪表探头的防污结构，其特征在于：所述第一弧面板与所述第二弧面板之间还设有圆弧面。
4.如权利要求1所述的污水检测仪表探头的防污结构，其特征在于：所述第一弧面板的凸面朝上，所述第二弧面板的凸面背离所述仪表件。
5.如权利要求4所述的污水检测仪表探头的防污结构，其特征在于：所述第二弧面板的形状为半柱状，且所述第二弧面板的下端设有开口。
说明书
一种污水检测仪表探头的防污结构
技术领域
本实用新型属于污水检测装置技术领域，尤其涉及一种污水检测仪表探头的防污结构。
背景技术
在污水厂的曝气池内，通常要设置检测仪器来检测污水的内的污染物的含量，但是由于曝气池内存在垃圾杂物在流动过程中会挂附在仪器上影响仪器测量准确性的同时还可能会损坏仪器，进而在实际操作过程中需要经常拆下仪器探头进行清理，这样就增加了日常的工作量，降低了工作效率。
实用新型内容
本实用新型的目的在于提供一种污水检测仪表探头的防污结构，旨在解决现有检测仪器设备需要定期进行清理来保证检测准确性，进而增加日常工作量并降低工作效率的问题。
本实用新型是这样解决的：一种污水检测仪表探头的防污结构，包括探头组件和连接在所述探头组件上的弧形挡板件，所述探头组件包括支撑件和连接在所述支撑件下端的仪表件，所述弧形挡板件连接在所述支撑件上，且所述弧形挡板件包括位于所述仪表件上方的第一弧面板和位于所述仪表件侧面并与所述第一弧面板连接并半包裹所述仪表件的第二弧面板。
进一步地，所述支撑件可拆卸连接在一竖直的支撑平面上，且所述支撑件可相对于所述支撑平面上下移动。
进一步地，所述第一弧面板与所述第二弧面板之间还设有圆弧面。
进一步地，所述第一弧面板的凸面朝上，所述第二弧面板的凸面背离所述 仪表件。
进一步地，所述第二弧面板的形状为半柱状，且所述第二弧面板的下端设有开口。
本实用新型提供的污水检测仪表探头的防污结构相对于现有的技术具有的技术效果为：通过弧形挡板件上第一弧面板和第二弧面板的设置，同时第一弧面板遮挡住仪表件的上方，第二弧面件半包裹遮挡住仪表件的侧面，进而可以有效防止曝气池内的垃圾杂物挂附在仪表件上的同时不会影响仪表件对污水的检测，这样设计可以避免了工作人员需要经常清理仪表件而增加工作量的问题，从而可以提供工作效率。
