申请日2016.08.29
公开(公告)日2017.03.01
IPC分类号C02F9/14; C02F1/78; C02F1/32
摘要
本实用新型公开一种新型MBR一体化农村污水处理设备，包括格栅装置、集水罐、滤网、臭氧氧化处理装置、沉淀罐、MBR膜生物反应器、污泥处理装置和清水罐，臭氧氧化处理装置包括臭氧发生器、微纳米气泡发生器、压缩泵、增压室、气流调节阀和臭氧氧化罐，微纳米气泡发生器包括壳体、隔板、气液混合真空泵、真空水射器和曝气头，隔板设在壳体内并将壳体内空腔分隔为依次首尾连接的溶气室，气液混合真空泵的进液端设在壳体内。本实用新型能够小型化且能满足农村污水处理需求，利用臭氧微纳米气泡高级氧化技术和MBR膜生物反应技术可以有效去除农村污水中的绝大多数污物，使农村污水达到低污染或零污染排放。

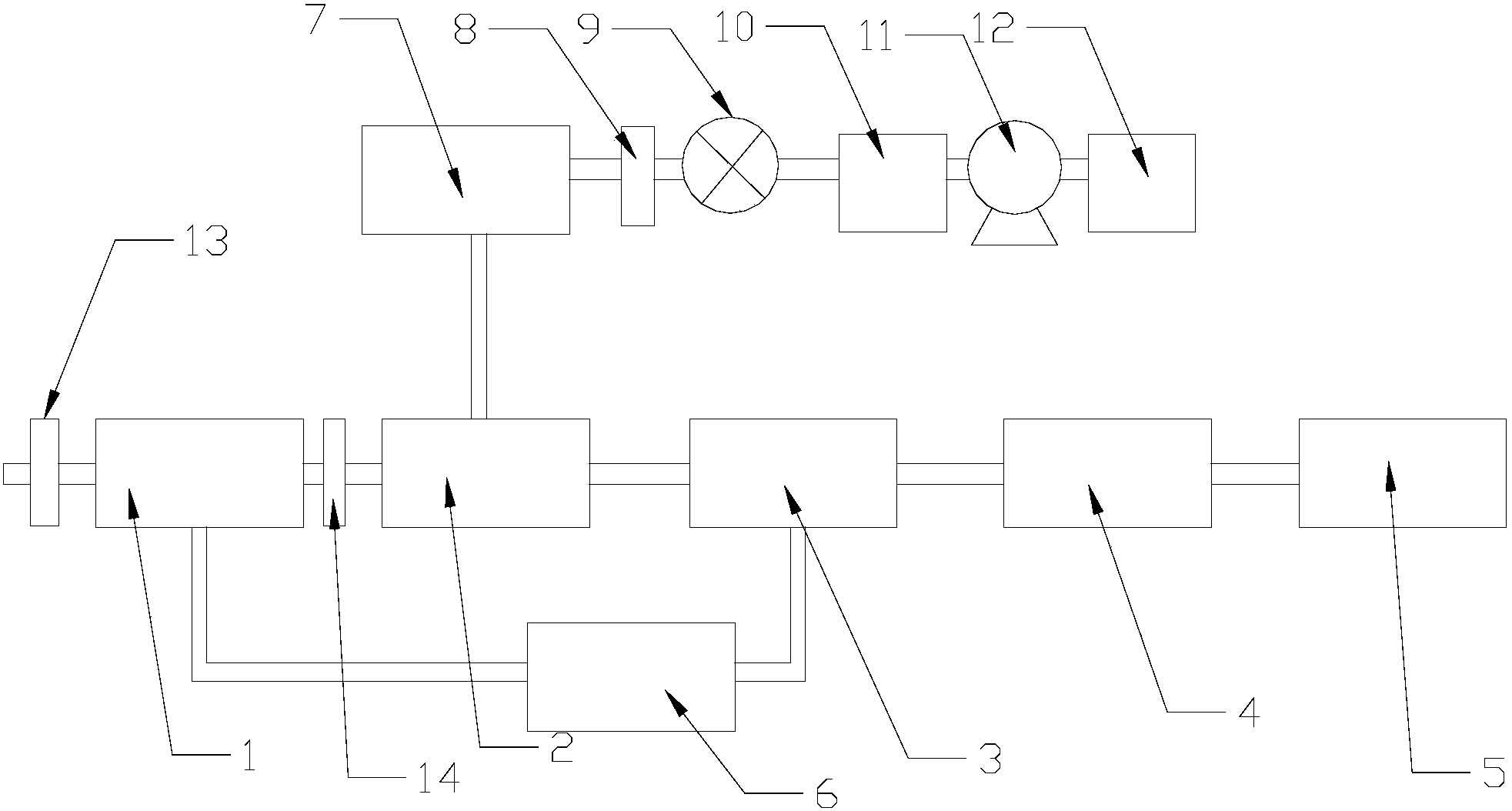

摘要附图
权利要求书
1.新型MBR一体化农村污水处理设备，其特征在于，包括格栅装置(13)、集水罐(1)、滤网(14)、臭氧氧化处理装置、沉淀罐(3)、MBR膜生物反应器(4)、污泥处理装置(6)和清水罐(5)，所述臭氧氧化处理装置包括臭氧发生器(12)、微纳米气泡发生器(7)、压缩泵(11)、增压室(10)、气流调节阀(9)和臭氧氧化罐(2)，所述微纳米气泡发生器(7)包括壳体(15)、隔板(17)、气液混合真空泵(19)、真空水射器(20)和曝气头(22)，所述隔板(17)设在所述壳体(15)内并将所述壳体(15)内空腔分隔为依次首尾连接的溶气室(23)，所述气液混合真空泵(19)的进液端设在所述壳体(15)内，所述气液混合真空泵(19)的出液端与所述真空水射器(20)的进液端流体导通连接，所述真空水射器(20)的出液端与所述曝气头(22)的进液端流体导通连接，所述曝气头(22)的出液端设在所述臭氧氧化罐(2)内;所述臭氧发生器(12)的出气端与所述压缩泵(11)的进气端流体导通连接，所述压缩泵(11)的出气端与所述增压室(10)的进气端流体导通连接，所述增压室(10)的出气端与所述壳体(15)的进气端流体导通连接，所述壳体(15)的进气端设在所述溶气室(23)内，所述气流调节阀(9)设在所述增压室(10)的出气端上;所述臭氧氧化罐(2)内设有复合过滤板(24)和紫外灯，所述复合过滤板(24)包括安装框(26)、过滤用活性炭条形板(27)和过滤用沸石条形板(28)，所述过滤用活性炭条形板(27)和所述过滤用沸石条形板(28)间隔着设在所述安装框(26)上，所述过滤用活性炭条形板(27)的两端和所述过滤用沸石条形板(28)的两端分别与所述安装框(26)固定连接，所述安装框(26)上设有镍光催化网(29);所述集水罐(1)的出液端与所述臭氧氧化罐(2)的进液端流体导通连接，所述臭氧氧化罐(2)的出液端与所述沉淀罐(3)的进液端流体导通连接，所述沉淀罐(3)的出液端与所述MBR膜生物反应器(4)的进液端流体导通连接，所述MBR膜生物反应器(4)的出液端与所述清水罐(5)的进液端流体导通连接，所述清水罐(5)的出液端与达标废水排放管路流体导通连接;所述集水罐(1)的污泥输出端和所述沉淀罐(3)的污泥输出端分别与所述污泥处理装置(6)的污泥输入端流体导通连接;所述格栅装置(13)设在所述集水罐(1)的进水端，所述滤网(14)设在所述集水罐(1)的出水端。
2.根据权利要求1所述的新型MBR一体化农村污水处理设备，其特征在于，所述增压室(10)与所述壳体(15)之间设有一个安全罐(8)，所述增压室(10)的出气端与所述安全罐(8)的进气端流体导通连接，所述安全罐(8)的出气端与所述壳体(15)的进气端流体导通连接。
3.根据权利要求2所述的新型MBR一体化农村污水处理设备，其特征在于，所述曝气头(22)的进液端设有流量调节阀(21)。
4.根据权利要求1～3任一所述的新型MBR一体化农村污水处理设备，其特征在于，所述隔板(17)上设有扰流板(18)。
5.根据权利要求4所述的新型MBR一体化农村污水处理设备，其特征在于，所述壳体(15)的进气端设在所述壳体(15)的底部。
6.根据权利要求5所述的新型MBR一体化农村污水处理设备，其特征在于，所述复合过滤板(24)将所述臭氧氧化罐(2)内部空间分隔成大于或等于三个依次首尾相连的氧化腔(25)。
说明书
新型MBR一体化农村污水处理设备
技术领域
本实用新型涉及污水处理领域，更具体地，涉及一种新型MBR一体化农村污水处理设备。
背景技术
农村人口分散，一个聚集区的污水产生量并不大，采用现有污水处理设备来对农村排放的污水进行处理，有点大材小用，而且设备购置费巨大，如果采用现有污水处理设备来处理农村污水，就会造成物资浪费。但是随着农村污水排放量的增加和农民对生活水平要求越来越高以及人们对健康的重视，农村也急需污水处理设备来对农村产生的污水进行有效处理，从而达到污水低污染或零污染排放。
实用新型内容
有鉴于此，本实用新型目的在于是提供一种能够小型化且能满足农村污水处理需求的新型MBR一体化农村污水处理设备，利用臭氧微纳米气泡高级氧化技术和MBR膜生物反应技术可以有效去除农村污水中的绝大多数污物，使农村污水达到低污染或零污染排放。
为达到上述目的，本实用新型采用下述技术方案：新型MBR一体化农村污水处理设备，其特征在于，包括格栅装置、集水罐、滤网、臭氧氧化处理装置、沉淀罐、MBR膜生物反应器、污泥处理装置和清水罐，所述臭氧氧化处理装置包括臭氧发生器、微纳米气泡发生器、压缩泵、增压室、气流调节阀和臭氧氧化罐，所述微纳米气泡发生器包括壳体、隔板、气液混合真空泵、真空水射器和曝气头，所述隔板设在所述壳体内并将所述壳体内空腔分隔为依次首尾连接的溶气室，所述气液混合真空泵的进液端设在所述壳体内，所述气液混合真空泵的出液端与所述真空水射器的进液端流体导通连接，所述真空水射器的出液端与所述曝气头的进液端流体导通连接，所述曝气头的出液端设在所述臭氧氧化罐内;所述臭氧发生器的出气端与所述压缩泵的进气端流体导通连接，所述压缩泵的出气端与所述增压室的进气端流体导通连接，所述增压室的出气端与所述壳体的进气端流体导通连接，所述壳体的进气端设在所述溶气室内，所述气流调节阀设在所述增压室的出气端上;所述臭氧氧化罐内设有复合过滤板和紫外灯，所述复合过滤板包括安装框、过滤用活性炭条形板和过滤用沸石条形板，所述过滤用活性炭条形板和所述过滤用沸石条形板间隔着设在所述安装框上，所述过滤用活性炭条形板的两端和所述过滤用沸石条形板的两端分别与所述安装框固定连接，所述安装框上设有镍光催化网;所述集水罐的出液端与所述臭氧氧化罐的进液端流体导通连接，所述臭氧氧化罐的出液端与所述沉淀罐的进液端流体导通连接，所述沉淀罐的出液端与所述MBR膜生物反应器的进液端流体导通连接，所述MBR膜生物反应器的出液端与所述清水罐的进液端流体导通连接，所述清水罐的出液端与达标废水排放管路流体导通连接;所述集水罐的污泥输出端和所述沉淀罐的污泥输出端分别与所述污泥处理装置的污泥输入端流体导通连接;所述格栅装置设在所述集水罐的进水端，所述滤网设在所述集水罐的出水端。
上述新型MBR一体化农村污水处理设备，所述增压室与所述壳体之间设有一个安全罐，所述增压室的出气端与所述安全罐的进气端流体导通连接，所述安全罐的出气端与所述壳体的进气端流体导通连接。
上述新型MBR一体化农村污水处理设备，所述曝气头的进液端设有流量调节阀。
上述新型MBR一体化农村污水处理设备，所述隔板上设有扰流板。
上述新型MBR一体化农村污水处理设备，所述壳体的进气端设在所述壳体的底部。
上述新型MBR一体化农村污水处理设备，所述复合过滤板将所述臭氧氧化罐内部空间分隔成大于或等于三个依次首尾相连的氧化腔。
本实用新型的有益效果如下：
1.本实用新型利用臭氧微纳米气泡高级氧化技术以及紫外光催化氧化技术可以有效去除污水中的有机物，避免污水中的有机物在公共水域里形成富集造成水体污染。
2.本实用新型各个部件可以小型化，从而降低整个设备的成本，同时使之满足农村污水处理的要求。
