申请日2016.08.29
公开(公告)日2017.03.01
IPC分类号C02F9/14
摘要
本实用新型公开一种三相催化氧化深度污水处理一体化设备，包括集水罐、污水泵、臭氧氧化处理装置、沉淀罐、膜生物反应器、污泥处理装置、清水罐、除湿器、集气罐、空气泵、紫外催化氧化罐和臭氧过滤器，臭氧氧化处理装置包括臭氧发生器、微纳米气泡发生器、压缩泵、增压室、气流调节阀和臭氧氧化罐，微纳米气泡发生器包括壳体、隔板、气液混合真空泵、真空水射器和曝气头。本实用新型可以对污水及污水散发出的气体进行并行处理，有效避免了污水中易挥发性气体挥发到污水处理场所的空间里，同时还可以理由臭氧微纳米气泡高级氧化技术对污水进行深度处理，减少化学药剂的使用，同时减少药剂使用带来的二次污染。

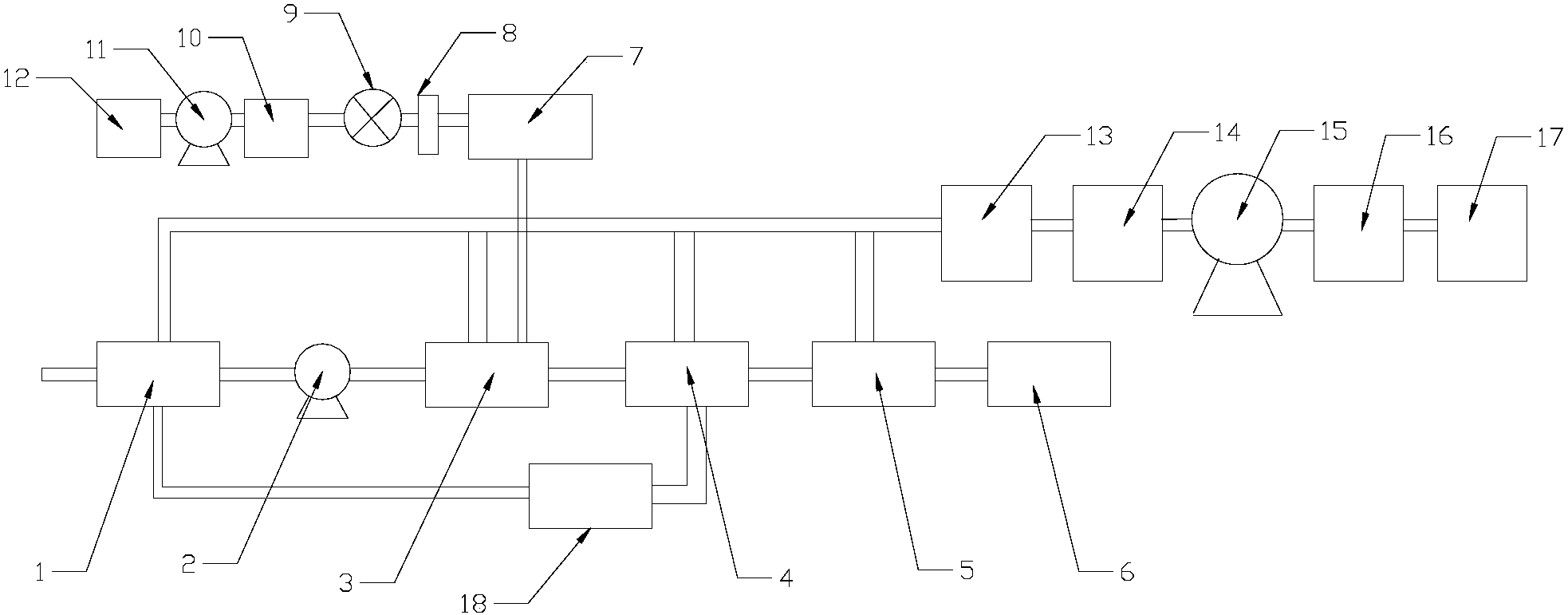

摘要附图
权利要求书
1.三相催化氧化深度污水处理一体化设备，其特征在于，包括集水罐(1)、污水泵(2)、臭氧氧化处理装置、沉淀罐(4)、膜生物反应器(5)、污泥处理装置(18)、清水罐(6)、除湿器(13)、集气罐(14)、空气泵(15)、紫外催化氧化罐(16)和臭氧过滤器(17)，所述臭氧氧化处理装置包括臭氧发生器(12)、微纳米气泡发生器(7)、压缩泵(11)、增压室(10)、气流调节阀(9)和臭氧氧化罐(3)，所述微纳米气泡发生器(7)包括壳体(19)、隔板(21)、气液混合真空泵(23)、真空水射器(24)和曝气头，所述隔板(21)设在所述壳体(19)内并将所述壳体(19)内空腔分隔为依次首尾连接的溶气室(27)，所述气液混合真空泵(23)的进液端设在所述壳体(19)内，所述气液混合真空泵(23)的出液端与所述真空水射器(24)的进液端流体导通连接，所述真空水射器(24)的出液端与所述曝气头的进液端流体导通连接，所述曝气头26的出液端设在所述臭氧氧化罐(3)内;所述臭氧发生器(12)的出气端与所述压缩泵(11)的进气端流体导通连接，所述压缩泵(11)的出气端与所述增压室(10)的进气端流体导通连接，所述增压室(10)的出气端与所述壳体(19)的进气端流体导通连接，所述壳体(19)的进气端设在所述溶气室(27)内，所述气流调节阀(9)设在所述增压室(10)的出气端上;所述臭氧氧化罐(3)内设有复合过滤板(28)和紫外灯，所述复合过滤板(28)包括安装框(30)、过滤用活性炭条形板(32)和过滤用沸石条形板(34)，所述过滤用活性炭条形板(32)和所述过滤用沸石条形板(34)间隔着设在所述安装框(30)上，所述过滤用活性炭条形板(32)的两端和所述过滤用沸石条形板(34)的两端分别与所述安装框(30)固定连接，所述安装框(30)上设有镍光催化网(31)，所述复合过滤板(28)的四边分别与所述臭氧氧化罐(3)的四个侧面内壁固定连接;未处理污水的排出端与所述集水罐(1)的进水端流体导通连接，所述集水罐(1)的出水端与所述污水泵(2)的进水端流体导通连接，所述污水泵(2)的出水端与所述臭氧氧化罐(3)的进水端流体导通连接，所述臭氧氧化罐(3)的出水端和所述沉淀罐(4)的进水端流体导通连接，所述沉淀罐(4)的出水端与所述膜生物反应器(5)的进水端流体导通连接，所述膜生物反应器(5)的出水端与所述清水罐(6)的进水端流体导通连接，所述清水罐(6)的出水端与达标废水排放管路流体导通连接;所述集气罐(14)的出气端、所述臭氧氧化罐(3)的出气端、所述沉淀罐(4)的出气端和所述膜生物反应器(5)的出气端分别与所述除湿器(13)的进气端流体导通连接，所述除湿器(13)的出气端与所述集气罐(14)的进气端流体导通连接，所述集气罐(14)的出气端与所述空气泵(15)的进气端流体导通连接，所述空气泵(15)的出气端与所述紫外催化氧化罐(16)的进气端流体导通连接，所述紫外催化氧化罐(16)的出气端与所述臭氧过滤器(17)的进气端流体导通连接;所述除湿器(13)的出水端与所述集水罐(1)的进水端流体导通连接;所述集水罐(1)的污泥排放端和所述沉淀罐(4)的污泥排放端分别与所述污泥处理装置(18)的污泥输入端流体导通连接。
2.根据权利要求1所述的三相催化氧化深度污水处理一体化设备，其特征在于远离所述臭氧氧化罐(3)进水端的所述复合过滤板(28)的板面上设有增强筋网(33)。
3.根据权利要求2所述的三相催化氧化深度污水处理一体化设备，其特征在于，位于相邻的两个所述复合过滤板(28)之间的所述臭氧氧化罐(3)罐壁上设有所述紫外灯。
4.根据权利要求3所述的三相催化氧化深度污水处理一体化设备，其特征在于，所述紫外催化氧化罐(16)的内壁上设有反光涂层。
5.根据权利要求1～4任一所述的三相催化氧化深度污水处理一体化设备，其特征在于，所述曝气头(26)的进液端设有流量调节阀(25)。
6.根据权利要求5所述的三相催化氧化深度污水处理一体化设备，其特征在于，所述隔板(21)上设有扰流板(22)。
7.根据权利要求5所述的三相催化氧化深度污水处理一体化设备，其特征在于，所述壳体(19)的进气端设在所述壳体(19)的底部。
8.根据权利要求5所述的三相催化氧化深度污水处理一体化设备，其特征在于，所述复合过滤板(28)将所述臭氧氧化罐(3)内部空间分隔成大于或等于三个依次首尾相连的氧化腔(29)。
9.根据权利要求5所述的三相催化氧化深度污水处理一体化设备，其特征在于，所述增压室(10)与所述壳体(19)之间设有一个安全罐(8)，所述增压室(10)的出气端与所述安全罐(8)的进气端流体导通连接，所述安全罐(8)的出气端与所述壳体(19)的进气端流体导通连接。
说明书
三相催化氧化深度污水处理一体化设备
技术领域
本实用新型涉及污水处理领域，更具体地，涉及一种三相催化氧化深度污水处理一体化设备。
背景技术
污水包括生活污水和工业污水，为了避免污水直接排放到公共环境中造成环境污染，影响人们的身体健康。然而很多污水都会散发出各种气味，尤其是恶臭味，有些污水中散发出来的恶臭气体还会携带病毒和细菌，如果不对恶臭气体等废气进行处理，必定会给水处理企业员工造成一定的健康影响，而现有水处理设备主要是对污水进行处理，无法对废气进行并行处理。
实用新型内容
有鉴于此，本实用新型目的在于是提供一种可以污水及污水散发出的气体进行并行处理的三相催化氧化深度污水处理一体化系统，有效避免了污水中易挥发性气体挥发到污水处理场所的空间里，同时还可以理由臭氧微纳米气泡高级氧化技术对污水进行深度处理，减少化学药剂的使用，同时减少药剂使用带来的二次污染。
为达到上述目的，本实用新型采用下述技术方案：三相催化氧化深度污水处理一体化设备，包括集水罐、污水泵、臭氧氧化处理装置、沉淀罐、膜生物反应器、污泥处理装置、清水罐、除湿器、集气罐、空气泵、紫外催化氧化罐和臭氧过滤器，所述臭氧氧化处理装置包括臭氧发生器、微纳米气泡发生器、压缩泵、增压室、气流调节阀和臭氧氧化罐，所述微纳米气泡发生器包括壳体、隔板、气液混合真空泵、真空水射器和曝气头，所述隔板设在所述壳体内并将所述壳体内空腔分隔为依次首尾连接的溶气室，所述气液混合真空泵的进液端设在所述壳体内，所述气液混合真空泵的出液端与所述真空水射器的进液端流体导通连接，所述真空水射器的出液端与所述曝气头的进液端流体导通连接，所述曝气头的出液端设在所述臭氧氧化罐内;所述臭氧发生器的出气端与所述压缩泵的进气端流体导通连接，所述压缩泵的出气端与所述增压室的进气端流体导通连接，所述增压室的出气端与所述壳体的进气端流体导通连接，所述壳体的进气端设在所述溶气室内，所述气流调节 阀设在所述增压室的出气端上;所述臭氧氧化罐内设有复合过滤板和紫外灯，所述复合过滤板包括安装框、过滤用活性炭条形板和过滤用沸石条形板，所述过滤用活性炭条形板和所述过滤用沸石条形板间隔着设在所述安装框上，所述过滤用活性炭条形板的两端和所述过滤用沸石条形板的两端分别与所述安装框固定连接，所述安装框上设有镍光催化网，所述复合过滤板的四边分别与所述臭氧氧化罐的四个侧面内壁固定连接;未处理污水的排出端与所述集水罐的进水端流体导通连接，所述集水罐的出水端与所述污水泵的进水端流体导通连接，所述污水泵的出水端与所述臭氧氧化罐的进水端流体导通连接，所述臭氧氧化罐的出水端和所述沉淀罐的进水端流体导通连接，所述沉淀罐的出水端与所述膜生物反应器的进水端流体导通连接，所述膜生物反应器的出水端与所述清水罐的进水端流体导通连接，所述清水罐的出水端与达标废水排放管路流体导通连接;所述集气罐的出气端、所述臭氧氧化罐的出气端、所述沉淀罐的出气端和所述膜生物反应器的出气端分别与所述除湿器的进气端流体导通连接，所述除湿器的出气端与所述集气罐的进气端流体导通连接，所述集气罐的出气端与所述空气泵的进气端流体导通连接，所述空气泵的出气端与所述紫外催化氧化罐的进气端流体导通连接，所述紫外催化氧化罐的出气端与所述臭氧过滤器的进气端流体导通连接;所述除湿器的出水端与所述集水罐的进水端流体导通连接;所述集水罐的污泥排放端和所述沉淀罐的污泥排放端分别与所述污泥处理装置的污泥输入端流体导通连接。
上述三相催化氧化深度污水处理一体化设备，远离所述臭氧氧化罐进水端的所述复合过滤板的板面上设有增强筋网。
上述三相催化氧化深度污水处理一体化设备，位于相邻的两个所述复合过滤板之间的所述臭氧氧化罐罐壁上设有所述紫外灯。
上述三相催化氧化深度污水处理一体化设备，所述紫外催化氧化罐的内壁上设有反光涂层。
上述三相催化氧化深度污水处理一体化设备，所述曝气头的进液端设有流量调节阀。
上述三相催化氧化深度污水处理一体化设备，所述隔板上设有扰流板。
上述三相催化氧化深度污水处理一体化设备，所述壳体的进气端设在所述壳体的底部。
上述三相催化氧化深度污水处理一体化设备，所述复合过滤板将所述臭氧氧化罐内部空间分隔成大于或等于三个依次首尾相连的氧化腔。
上述三相催化氧化深度污水处理一体化设备，所述增压室与所述壳体之间设有一个安全罐，所述增压室的出气端与所述安全罐的进气端流体导通连接，所述安全罐的出气端与所述壳体的进气端流体导通连接。
本实用新型的有益效果如下：
1.本实用新型利用臭氧微纳米气泡高级氧化技术和臭氧在紫外线以及镍光催化网催化作用下对污水以及污水挥发出的气体中含有的有机物和细菌与病毒进行去除，且去除率可达99.8%，有效避免了水体中有机物的富集。
2.本实用新型中利用封闭式水处理管路有效避免了污水中散发出的气体对人体健康的影响。
