申请日2016.08.29
公开(公告)日2017.03.22
IPC分类号C02F11/14; C02F11/00
摘要
本实用新型属于污水处理中的污泥处理技术领域，公开了一种用于污水处理厂的污泥快速处理装置，包括内部设置有排泥泵的排泥池体，排泥泵的出口通过排泥管路连接到至少一个土工管袋内;排泥管路上设置有管道混合器，管道混合器通过高分子絮凝剂投加管路连接于高分子絮凝剂投加装置;土工管袋放置在防水承托层表面中部，防水承托层周边设置有渗滤液集水槽，渗滤液集水槽内设置有渗滤液排水泵，渗滤液排水泵通过渗滤液排水管路连接至排水井。本实用新型能够降低机械脱水所产生的能耗，排泥速度快，排泥量大，并且结构简单，操作方便，使用过程中无需进行过多人为操作，节约人力成本;经本实用新型脱水、晾干后的污泥含水率低，不会产生垃圾渗滤液。

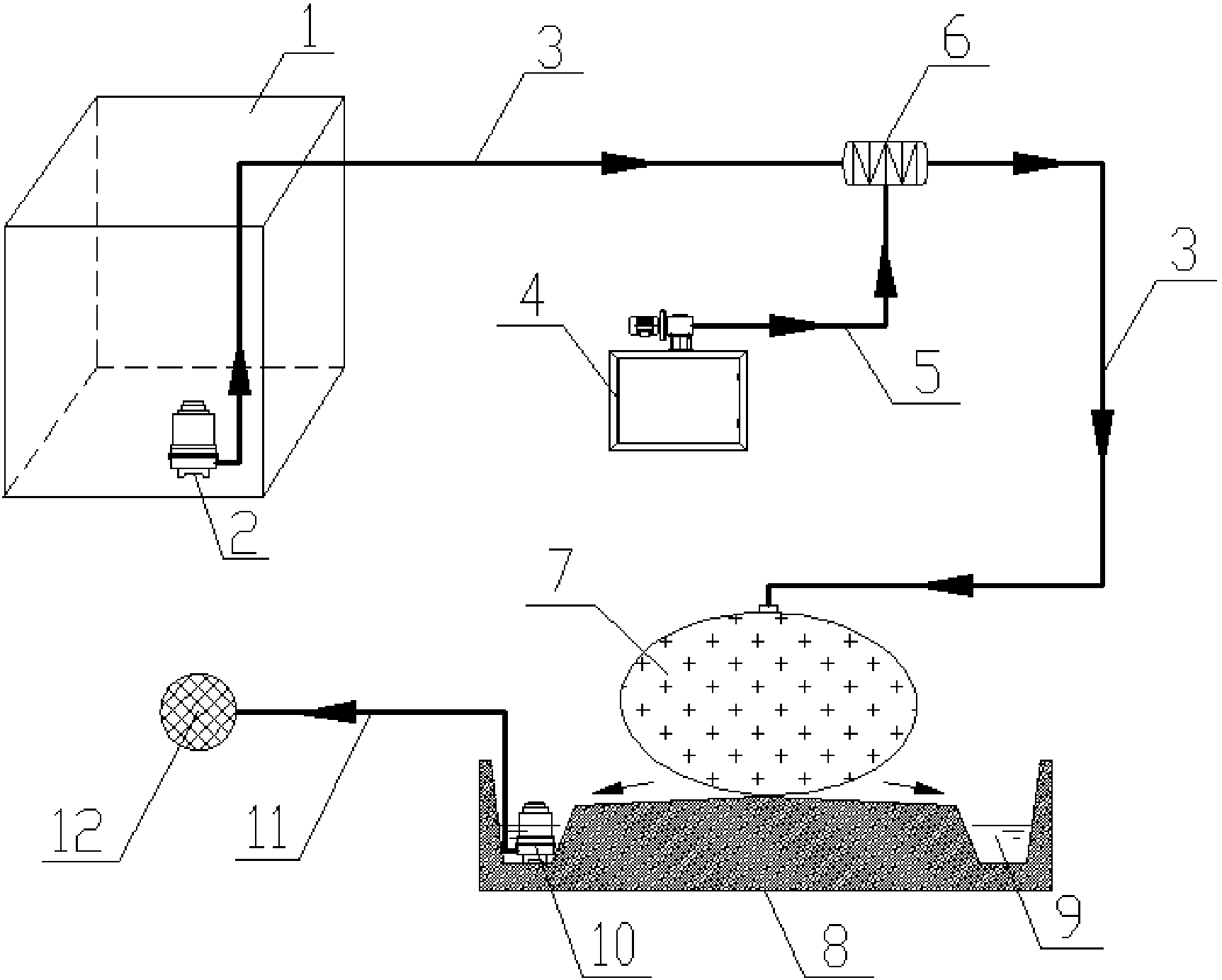

摘要附图
权利要求书
1.一种用于污水处理厂的污泥快速处理装置，包括排泥池体，其特征在于，所述排泥池体内设置有排泥泵，所述排泥泵的出口通过排泥管路连接到至少一个土工管袋内;所述排泥管路上设置有管道混合器，所述管道混合器通过高分子絮凝剂投加管路连接于高分子絮凝剂投加装置;所述土工管袋放置在防水承托层表面中部，所述防水承托层周边设置有渗滤液集水槽。
2.根据权利要求1所述的一种用于污水处理厂的污泥快速处理装置，其特征在于，所述渗滤液集水槽内设置有渗滤液排水泵，所述渗滤液排水泵通过渗滤液排水管路连接至排水井。
3.根据权利要求1所述的一种用于污水处理厂的污泥快速处理装置，其特征在于，所述防水承托层表面的中部至周边具有向下的坡度。
说明书
一种用于污水处理厂的污泥快速处理装置
技术领域
本实用新型属于污水处理中的污泥处理技术领域，具体的说，是涉及一种用于污水处理厂的污泥快速处理装置。
背景技术
众所周知，污水处理厂出水水质的保证，其关键在于污水处理厂生化系统中活性污泥状态是否良好，污泥生长及产出比例是否正常。目前，由于我国部分城镇污水处理厂进水水质并不稳定，而进水水质突变将直接影响到生化系统中污泥活性以及污泥产量的稳定，导致处理工艺及出水水质异常。
为了解决污泥问题对系统工艺及出水水质造成的不利影响，污水处理厂只能通过大量排出生化系统中过量生长或者受到污染、老化的现有污泥，并培养新泥来进行缓解和调整。排出的污泥亦只能通过污水厂初建的脱水机房进行污泥机械脱水，将其含水率降至污泥处置要求(80%以下)，来进行后续处置。机械脱水方式，虽然可以保证污水厂正常排泥需要，但面对如进水水质异常等突发环境事件时，其产量相对固定，脱水时效低的弊端得以体现，从而无法保证污水厂亟需的工艺调整。
实用新型内容
本实用新型要解决的是现有机械污泥脱水技术中存在的产量相对固定，脱水时效低等技术问题，提供一种用于污水处理厂的污泥快速处理装置，可以对生化系统内需要排出的污泥进行大量、快速处理，以提高污水厂工艺调整时效，保证生化系统排泥需要。
为了解决上述技术问题，本实用新型通过以下的技术方案予以实现：
一种用于污水处理厂的污泥快速处理装置，包括排泥池体，所述排泥池体内设置有排泥泵，所述排泥泵的出口通过排泥管路连接到至少一个土工管袋内;所述排泥管路上设置有管道混合器，所述管道混合器通过高分子絮凝剂投加管路连接于高分子絮凝剂投加装置;所述土工管袋放置在防水承托层表面中部，所述防水承托层周边设置有渗滤液集水槽。
其中，所述渗滤液集水槽内设置有渗滤液排水泵，所述渗滤液排水泵通过渗滤液排水管路连接至排水井。
其中，所述防水承托层表面的中部至周边具有向下的坡度。
本实用新型的有益效果是：
本实用新型利用土工管袋渗滤作用并结合投加相应高分子絮凝剂，极大降低了机械脱水所产生的能耗，排泥速度快，排泥量大，非常适用于污水处理厂快速排泥，并且结构简单，操作方便，使用过程中无需进行过多人为操作，节约人力成本;经本实用新型脱水、晾干后的污泥含水率低，可达60%以下，另外固化后的污泥可进行填埋处置，不会产生垃圾渗滤液。
