申请日2016.08.29
公开(公告)日2017.03.22
IPC分类号C02F1/24; C02F1/74
摘要
本实用新型公开了一种搪瓷拼装式污水处理系统，包括：搪瓷拼装罐;设于所述搪瓷拼装罐内的浮筒滗水器;与所述搪瓷拼装罐开口端连接的进水管;及一曝气装置，其包括曝气风机、设于所述搪瓷拼装罐底部的多个曝气机构、连接所述曝气风机与所述曝气机构的倒U型进气管及设于所述进气管顶端的曝气卸载阀。本实用新型采用浮筒滗水器以避免与搪瓷拼装罐侧壁产生力的作用，降低了搪瓷拼装罐受到的拉力，另一方面设置一进气管连接曝气结构和曝气风机，并在进气管顶端设置曝气卸载阀以提前释放曝气机构内的空气，其有利于保证浮筒滗水器的正常出水。

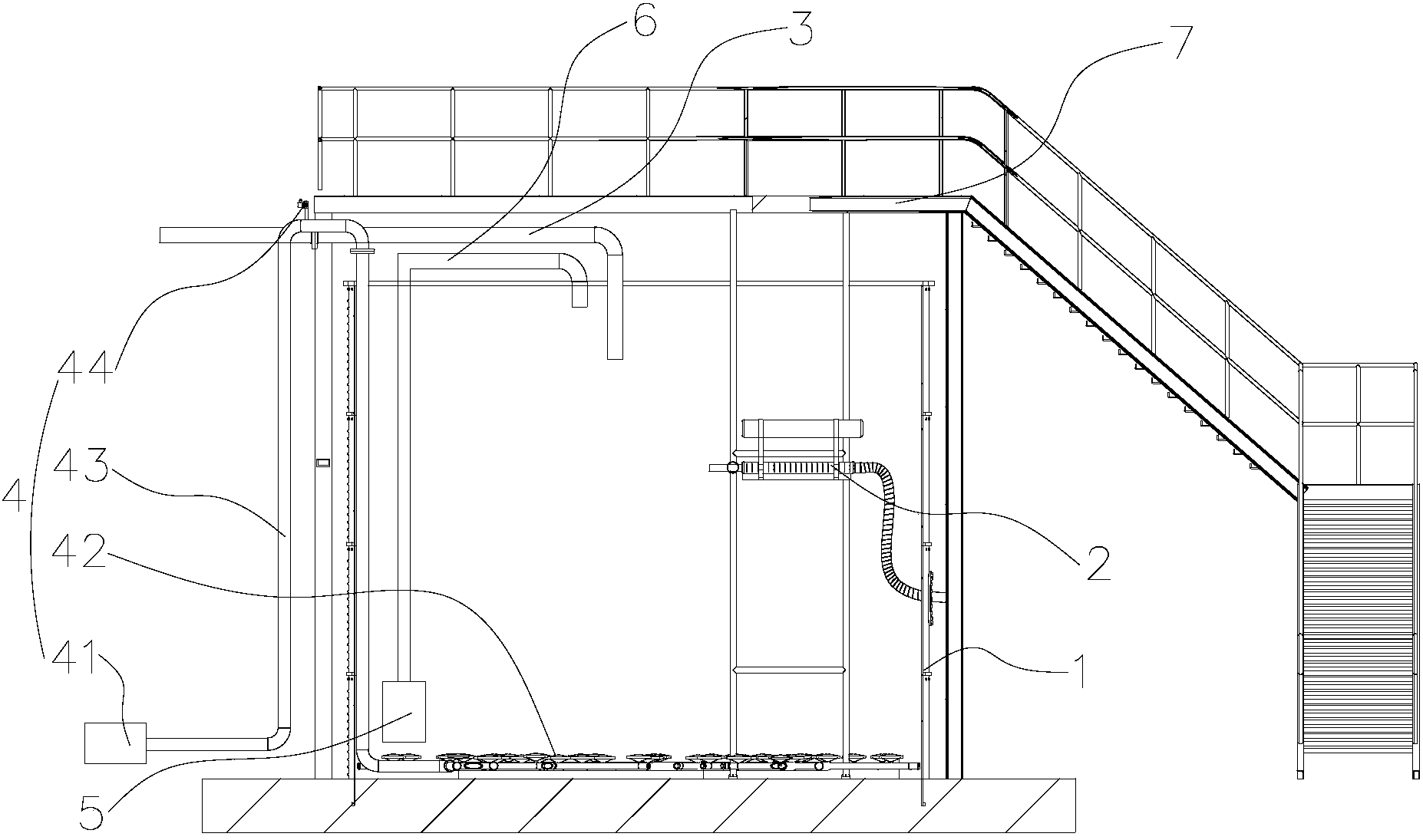

摘要附图
权利要求书
1.一种搪瓷拼装式污水处理系统，其特征在于，包括，
搪瓷拼装罐;
设于所述搪瓷拼装罐内的浮筒滗水器;
与所述搪瓷拼装罐开口端连接的进水管;及
一曝气装置，其包括曝气风机、设于所述搪瓷拼装罐底部的多个曝气机构、连接所述曝气风机与所述曝气机构的倒U型进气管及设于所述进气管顶端的曝气卸载阀。
2.根据权利要求1所述的搪瓷拼装式污水处理系统，其特征在于，所述曝气机构包括多个曝气盘及连接相邻两个所述曝气盘的曝气短管，所述进气管与所述曝气短管连通。
3.根据权利要求2所述的搪瓷拼装式污水处理系统，其特征在于，多个所述曝气盘呈由内之外多层环形排列。
4.根据权利要求2或3所述的搪瓷拼装式污水处理系统，其特征在于，所述浮筒滗水器包括：
竖直设置且下端固定于所述搪瓷拼装罐底部的两个导杆;
载体分离筒，所述载体分离筒两端分别与两个所述导杆滑动连接并能够相对所述导杆上下滑动，且所述载体分离筒上设置有多个分离孔;
与所述载体分离筒的出水端连接的出水软管，所述出水软管的出水端穿过所述搪瓷拼装罐并与一控制阀连接;及
平行设置于所述载体分离筒上方的浮筒，所述浮筒通过连接件与所述载体分离筒连接。
5.根据权利要求4所述的搪瓷拼装式污水处理系统，其特征在于，所述浮筒滗水器还包括上下设置的上限位杆和下限位杆，所述上限位杆和下限位杆两端分别与两个导杆连接，所述载体分离筒设置于上限位杆和下限位杆之间。
6.根据权利要求5所述的搪瓷拼装式污水处理系统，其特征在于，所述浮筒滗水器还包括一与所述载体分离筒连接为一体的沉重管。
7.根据权利要求6所述的搪瓷拼装式污水处理系统，其特征在于，所述浮筒滗水器包括一连接短管及一限位管，所述连接短管一端与其中一个所述导杆滑动连接、另一端与所述载体分离筒连接，所述限位管与所述沉重管连接成一外套于其中另一个所述导杆的环形管。
8.根据权利要求7所述的搪瓷拼装式污水处理系统，其特征在于，每个所述分离孔均为沿所述载体分离筒周向布置的弧形孔，多个所述分离孔沿所述载体分离筒轴向均匀布置。
9.根据权利要求7所述的搪瓷拼装式污水处理系统，其特征在于，所述搪瓷拼装式污水处理系统包括一设置于所述搪瓷拼装罐底部的搅拌泵，所述搅拌泵的出水端与一搅拌管连接，所述搅拌管的出水端设于所述搪瓷拼装罐顶端。
说明书
一种搪瓷拼装式污水处理系统
技术领域
本实用新型涉及污水处理技术，尤其是涉及一种搪瓷拼装式污水处理系统。
背景技术
常用的污水处理装置多为混凝土结构，近年来，随着技术进步，一些新材料的拼装罐开始进入人们视野。其中，搪瓷钢板瓶装罐因其抗腐蚀性强、易于清洗、硬度高、耐高温等优良性能而得到了广泛认可。
目前，已出现少量的用于污水处理的搪瓷拼装罐，其一方面采用推杆滗水器易导致搪瓷拼装罐疲劳损坏，缩短了搪瓷拼装罐的使用寿命，另一方面曝气装置易在出水时自动释放部分空气，导致污泥扰动，不利于正常出水。
实用新型内容
本实用新型的目的在于克服上述技术不足，提出一种搪瓷拼装式污水处理系统，其可避免搪瓷拼装罐疲劳损坏并延长其使用寿命，且可避免出水时释放空气而导致污泥扰动。
为达到上述技术目的，本实用新型的技术方案提供一种搪瓷拼装式污水处理系统，包括，
搪瓷拼装罐;
设于所述所述搪瓷拼装罐内的浮筒滗水器;
与所述搪瓷拼装罐开口端连接的进水管;及
一曝气装置，其包括曝气风机、设于所述搪瓷拼装罐底部的多个曝气机构、连接所述曝气风机与所述曝气机构的倒U型进气管及设于所述进气管顶端的曝气卸载阀。
优选的，所述曝气机构包括多个曝气盘及连接相邻两个所述曝气盘的曝气短管，所述进气管与所述曝气短管连通。
优选的，多个所述曝气盘呈由内之外多层环形排列。
优选的，所述浮筒滗水器包括：
竖直设置且下端固定于所述搪瓷拼装罐底部的两个导杆;
载体分离筒，所述载体分离筒两端分别与两个所述导杆滑动连接并能够相对所述导杆上下滑动，且所述载体分离筒上设置有多个分离孔;
与所述载体分离筒的出水端连接的出水软管，所述出水软管的出水端穿过所述搪瓷拼装罐并与一控制阀连接;及
平行设置于所述载体分离筒上方的浮筒，所述浮筒通过连接件与所述载体分离筒连接。
优选的，所述浮筒滗水器还包括上下设置的上限位杆和下限位杆，所述上限位杆和下限位杆两端分别与两个导杆连接，所述载体分离筒设置于上限位杆和下限位杆之间。
优选的，所述浮筒滗水器还包括一与所述载体分离筒连接为一体的沉重管。
优选的，所述浮筒滗水器包括一连接短管及一限位管，所述连接短管一端与其中一个所述导杆滑动连接、另一端与所述载体分离筒连接，所述限位管与所述沉重管连接成一外套于其中另一个所述导杆的环形管。
优选的，每个所述分离孔均为沿所述载体分离筒周向布置的弧形孔，多个所述分离孔沿所述载体分离筒轴向均匀布置。
优选的，所述搪瓷拼装式污水处理系统包括一设置于所述搪瓷拼装罐底部的搅拌泵，所述搅拌泵的出水端与一搅拌管连接，所述搅拌管的出水端设于所述搪瓷拼装罐顶端。
与现有技术相比，本实用新型采用浮筒滗水器以避免与搪瓷拼装罐侧壁产生力的作用，降低了搪瓷拼装罐受到的拉力，另一方面设置一进气管连接曝气结构和曝气风机，并在进气管顶端设置曝气卸载阀以提前释放曝气机构内的空气，其有利于保证浮筒滗水器的正常出水。
