申请日2016.08.09
公开(公告)日2016.11.02
IPC分类号C02F9/02; C02F1/40; E03C1/264
摘要
本发明提供了一种厨房污水分离桶，属于厨房污水处理技术领域。它解决了现有厨房污水处理无法做到油污与废水的完全分离等技术问题。本厨房污水分离桶包括桶体、隔离筒和出水导管，出水导管设置在桶体上，出水导管位于桶体内的端口靠近桶体的底面，隔离筒设置在桶体内，隔离筒的一侧设有进水导管，进水导管穿出桶体，隔离筒内设有能过滤固体颗粒的过滤件，过滤件位于进水导管的下方，隔离筒的下端面与桶体的底面之间具有间隔，隔离筒包括呈筒状的本体和位于本体下端的挡流板部，挡流板部位于本体靠近出水导管内端口一侧。本发明具有使得油污和废水能完全分离的优点。
权利要求书

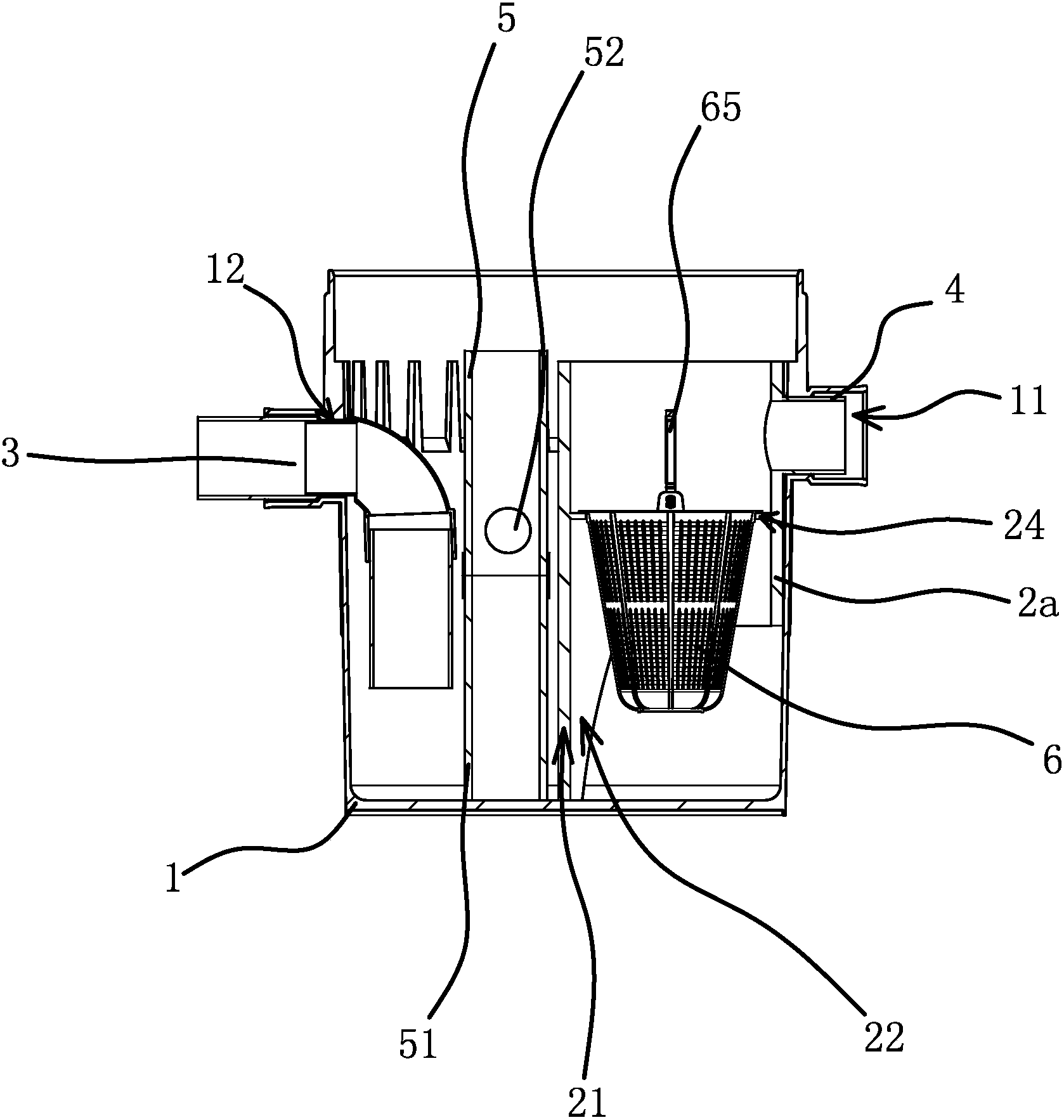

1.一种厨房污水分离桶，包括桶体(1)、隔离筒(2)和出水导管(3)，所述出水导管(3)设置在桶体(1)上，所述出水导管(3)位于桶体(1)内的端口靠近桶体(1)的底面，所述隔离筒(2)设置在桶体(1)内，所述隔离筒(2)的一侧设有进水导管(4)，所述进水导管(4)穿出桶体(1)，所述隔离筒(2)内设有能过滤固体颗粒的过滤件，所述过滤件位于进水导管(4)的下方，所述隔离筒(2)的下端面与桶体(1)的底面之间具有间隔，其特征在于，所述隔离筒(2)包括呈筒状的本体(2a)和位于本体(2a)下端的挡流板部(21)，所述挡流板部(21)位于本体(2a)靠近出水导管(3)内端口一侧。
2.根据权利要求1所述的厨房污水分离桶，其特征在于，所述挡流板部(21)的下端与桶体(1)的底面抵靠。
3.根据权利要求1所述的厨房污水分离桶，其特征在于，所述挡流板部(21)呈弧形板状，所述挡流板部(21)的内侧具有为内凹的弧形挡流面(22)。
4.根据权利要求1所述的厨房污水分离桶，其特征在于，所述挡流板部(21)在其圆周方向上的弧长大小自挡流板部(21)的上端向挡流板部(21)的下端逐渐变小。
5.根据权利要求1所述的厨房污水分离桶，其特征在于，所述挡流板部(21)上端的最大弧长为本体(2a)的周长的1/3～1/2。
6.根据权利要求1至5中任意一项所述的厨房污水分离桶，其特征在于，所述桶体(1)上分别开有进水孔(11)和出水孔(12)，所述进水导管(4)穿设在进水孔(11)内，所述出水导管(3)穿过出水孔(12)，所述进水孔(11)的轴心线和出水孔(12)的轴心线共面且进水孔(11)位于出水孔(12)上方，所述挡流板部(21)位于进水导管(4)和出水导管(3)之间。
7.根据权利要求1至5中任意一项所述的厨房污水分离桶，其特征在于，所述桶体(1)内还竖直固定有油污收集管(5)，所述油污收集管(5)位于挡流板部(21)与出水导管(3)之间，所述油污收集管(5)竖直设置，所述油污收集管(5)的侧壁上开有油污收集口(52)。
8.根据权利要求7所述的厨房污水分离桶，其特征在于，所述油污收集口(52)位于本体(2a)下端口的上方且油污收集口(52)位于本体(2a)上端口的下方。
9.根据权利要求7所述的厨房污水分离桶，其特征在于，所述出水导管(3)为呈“L”型的弯管，所述出水导管(3)位于桶体(1)内的一段竖直设置，所述出水导管(3)的内端口朝向桶体(1)的底面且出水导管(3)的内端口位于油污收集口(52)的下方。
10.根据权利要求1至5中任意一项所述的厨房污水分离桶，其特征在于，所述过滤件为过滤篮(6)，所述过滤篮(6)上开有若干过滤孔(64)，所述本体(2a)内壁的中部具有凸出的挡环(24)，所述挡环(24)位于进水导管(4)下方，所述过滤篮(6)的篮口边沿能与挡环(24)的上边沿抵靠，所述过滤篮(6)上连接有提手(65)。
说明书
一种厨房污水分离桶
技术领域
本发明属于厨房污水处理技术领域，涉及一种厨房污水分离桶。
背景技术
厨房污水主要由油污、废水以及夹杂的剩菜剩饭组成，厨房污水中主要的污染物是油污，将厨房污水直接排放到环境中对环境的污染较大，为了减少厨房污水排放对环境的污染，目前一般采用厨房污水处理装置来实现，其主要通过将油污、废水以及固体颗粒分别回收处理来实现。
目前的厨房污水处理例如中国专利文献公开的餐饮废水油水分离装置【授权公告号CN201704786U】，餐饮废水油水分离装置，包括箱体、进水口、排污阀，箱体内右侧设有隔板，将其分为油水分离室及排水室;进水口下面设有过滤篮，过滤篮安装在箱体左侧内壁及溢油槽之间，溢油槽设在油水分离室内并在其底部的箱体壁上设有溢油口;排水管一端设在排水室右侧壁上，另一端设在排水室底部。厨房污水通过进水口排入箱体，通过过滤篮将固体颗粒过滤，废水和油污在油水分离室通过比重不同实现上下分离，位于下层的废水会进入排水室被抽出。类似的专利还包括一种油污隔栅井【申请公布号CN104047357A】，其实现方式相同。针对上述现有结构，油污从进水口进入后其流速较快，因此具有较强的冲劲，此时油污与废水是相互混合的，由于进水口和排水室之间没有直接的阻挡，混合的油污与废水会直接从进水口流至排水室，在从进水口流至排水室时水流较急且时间较短，油污无法完全浮至废水的上层，因此位于排水室内的废水其依然包含有油污的，从排水室排出的废水中依然含有油污，无法做到油污与废水的完全分离。
发明内容
本发明的目的是针对现有的技术存在上述问题，提出了一种厨房污水分离桶，本发明解决的技术问题是使得回收的废水不含油污。
本发明的目的可通过下列技术方案来实现：
一种厨房污水分离桶，包括桶体、隔离筒和出水导管，所述出水导管设置在桶体上，所述出水导管位于桶体内的端口靠近桶体的底面，所述隔离筒设置在桶体内，所述隔离筒的一侧设有进水导管，所述进水导管穿出桶体，所述隔离筒内设有能过滤固体颗粒的过滤件，所述过滤件位于进水导管的下方，所述隔离筒的下端面与桶体的底面之间具有间隔，其特征在于，所述隔离筒包括呈筒状的本体和位于本体下端的挡流板部，所述挡流板部位于本体靠近出水导管内端口一侧。
具体工作原理如下：当桶体内的厨房污水的水位高于出水导管时桶体内的厨房污水会从出水导管排出进水导管设置在本体上，过滤件设置在本体内，厨房污水通过进水导管被引入本体内，厨房污水会先经过过滤件，通过过滤件将厨房污水中固体颗粒过滤;此时厨房污水由废水和油污的混合体，厨房污水从本体的下端口流出，由于厨房污水此时流速较急，此时废水和油污是混合在一起的，在挡流板部的阻挡下厨房污水只能从挡流板部两侧流至桶体内，也就是厨房污水必需绕过挡流板部才能到达出水导管处，挡流板部能避免厨房污水直接流至出水导管处，因而能避免废水和油污的混合体从出水导管流出;废水和油污的混合体在绕过挡流板部后流至桶体内，由于油污相对水的比重轻，流至桶体内时水流会相对平缓，油污会迅速浮至水面形成油污层，油污与废水在桶体内分离，出水导管能将位于底层的废水排出，而油污则漂浮在最上层，因此使得从出水导管排出的废水不含油污，能直接排放，而油污从废水中被分离出来，从而达到保护环境的目的。
在上述的厨房污水分离桶中，所述挡流板部的下端与桶体的底面抵靠。该结构使得挡流板部能将厨房污水直接从本体的下端口流向出水导管的内端口的路径完全阻挡，因此避免厨房污水直接冲击到出水导管的内端口，因而能避免废水和油污的混合体从出水导管排出，从出水导管排出的废水不含油污。在上述的厨房污水分离桶中，所述挡流板部呈弧形板状，所述挡流板部的内侧具有为内凹的弧形挡流面。
厨房污水从隔离筒流下来时，一部分厨房污水顺着挡流板部的弧形挡流面流下来，该部分厨房污水会顺着弧形挡流面边沿的延伸方向流出，该部分厨房污水会对从本体下端口流出的厨房污水形成包围的趋势，阻挡从本体下端口流出的厨房污水径直流向出水导管，而是使得厨房污水顺着桶体的内壁流动，使得油污具有足够的时间及空间在相对平缓的环境下浮至上层，从而使得废水在进入出水导管时其内含有的油污量极低，达到废水与油污分离的目;上述结构的挡流板部具有提高废水与油污分离效果的作用。
在上述的厨房污水分离桶中，所述挡流板部在其圆周方向上的弧长大小自挡流板部的上端向挡流板部的下端逐渐变小。该结构的挡流板部能在阻挡厨房污水直接流向出水导管处的情况下减小对桶体内厨房污水的扰动，使得油污能快速浮至废水的上层;位于下层的厨房污水含油污量较少，因此挡流板部的宽度较小并不影响油污与废水的分离。
在上述的厨房污水分离桶中，所述挡流板部上端的最大弧长为隔离筒的周长的1/3～1/2。该结构的挡流板部能在阻挡厨房污水直接流向出水导管处的情况下减小对桶体内厨房污水的扰动，使得油污能快速浮至废水的上层。
在上述的厨房污水分离桶中，所述桶体上分别开有进水孔和出水孔，所述进水导管穿设在进水孔内，所述出水导管穿过出水孔，所述进水孔的轴心线和出水孔的轴心线共面且进水孔位于出水孔上方，所述挡流板部位于进水导管和出水导管之间。该结构使得出水导管与进水导管之间的间距最大，因此厨房污水从出水导管流至进水导管所需要经过的路径最长，使得油污有足够的时间浮至废水的上层，因此提高油污与废水的分离效果并使得回收的废水内不含油污。
在上述的厨房污水分离桶中，所述桶体内还竖直固定有油污收集管，所述油污收集管位于挡流板部与出水导管之间，所述油污收集管竖直设置，所述油污收集管的侧壁上开有油污收集口，所述油污收集口位于本体下端口的上方且油污收集口位于本体上端口的下方。厨房污水从筒状的本体的下端口流出，在使用时位于桶体内的厨房污水油污位于上层，废水位于下层，在废水层位于油污收集口下方，且油污层的高度与油污收集口的高度相同或者比油污收集口的高度大时，此时油污层的油污会顺着油污收集口流至油污收集管内，此时油污收集管内至存在油污，而不存在废水，油污收集管内的油污可通过抽油机抽出，实现将油污从桶体内收集的目的;在通过挡流板部阻挡后，厨房污水无法直接冲击向油污收集管，而是顺着桶体内壁流动，因此使得厨房污水整体波动较小，能减少废水进入油污收集口，从而保证油污和废水的分离效果;通过上述结构使得收集油污操作方便，同时收集的油污不包含废水，浓度较高，便于后续处理;在使用时通过控制废水的水位高度实现油污层内的油始终能流至油污收集管内，同时避免废水流至油污收集管内;油污收集口相对本体的位置能在使用时使得油污层的位置始终保持在本体的上端口和下端口之间，避免厨房污水的水位过高或者过低影响厨房污水的分离效果。
在上述的厨房污水分离桶中，所述出水导管为呈“L”型的弯管，所述出水导管位于桶体内的一段竖直设置，所述出水导管的内端口朝向桶体的底面且出水导管的内端口位于油污收集口的下方。在厨房污水流至出水导管的内端口正下方时油污都浮至废水的上层，因此出水导管的内端口正下方的废水不含油污，因此出水导管排出的废水不含油污，实现油污与废水的分离。
在上述的厨房污水分离桶中，所述过滤件为过滤篮，所述过滤篮上开有若干过滤孔，所述本体内壁的中部具有凸出的挡环，所述挡环位于进水导管下方，所述过滤篮的篮口边沿能与挡环的上边沿抵靠，所述过滤篮上连接有提手。该结构的过滤篮能将固体颗粒与厨房污水分离，在收集一定量的固体颗粒后可通过提手直接将过滤篮提出桶体倾倒掉再使用，操作方便。
在上述的厨房污水分离桶中，所述过滤篮包括呈圆台状的侧围、呈环形的连接片和呈圆形的底片，所述连接环的外边沿与侧围小口端固连，所述底片固定在连接环的内侧，所述侧围和底面均呈网格状，所述侧围上的网眼和底面上的网眼形成上述过滤孔。连接片不透水，连接片能阻挡厨房污水并使得厨房污水只能通过侧围以及底片处通过过滤篮通过侧围的厨房污水会沿着隔离筒的内壁向下流动，通过底片的厨房污水会从隔离筒中心处竖直向下流动，因此该结构的过滤篮能起到引导厨房污水流动的作用，使得厨房污水从隔离筒的下端流出时其方向是向下流动的，能而减小桶体内的厨房污水波动，使得油污和废水能分离并分别被回收。
与现有技术相比，本厨房污水分离桶通过挡流板部使得厨房污水中的油污与废水具有足够的时间和环境分离，因而使得油污和废水能完全分离，具有使得回收的废水不含油污的优点。
