申请日2016.08.09
公开(公告)日2017.02.01
IPC分类号C02F9/08
摘要
本实用新型公开了一种废水达标前序处理装置，包括支架、超声混合罐、过滤箱、超声波发生器，所述支架上方设置有顶板，所述顶板上方设置有添加剂箱，所述顶板下方安装有电磁阀，所述电磁阀下方设置有添加剂输入管，所述支架一侧安装有自动控制器，所述支架上安装有加料罐，所述加料罐一侧上方设置有废水输入管，所述加料罐下方设置有过渡管，所述支架上安装有所述超声混合罐，所述超声混合罐内部一侧安装有所述超声波发生器。有益效果在于：本实用新型能够根据废水种类的不同，采用相应的处理模式和方法，并且能够通过超声波使处理剂与废水更好地结合，增加了废水的处理效果。
权利要求书
1.一种废水达标前序处理装置，其特征在于：包括支架、超声混合罐、过滤箱、超声波发生器，所述支架上方设置有顶板，所述顶板上方设置有添加剂箱，所述顶板下方安装有电磁阀，所述电磁阀下方设置有添加剂输入管，所述支架一侧安装有自动控制器，所述支架上安装有加料罐，所述加料罐一侧上方设置有废水输入管，所述加料罐下方设置有过渡管，所述支架上安装有所述超声混合罐，所述超声混合罐内部一侧安装有所述超声波发生器，所述支架一侧安装有所述过滤箱，所述过滤箱一侧安装有高压输送泵，所述过滤箱内部设置有活性炭过滤器，所述过滤箱下方安装有废水输出管，所述废水输出管上方安装有输出阀。
2.根据权利要求1所述的一种废水达标前序处理装置，其特征在于：所述顶板焊接固定在所述支架上方，所述添加剂箱通过螺栓固定在所述顶板上方，所述电磁阀通过螺栓固定在所述顶板下方，所述添加剂输入管通过螺栓固定在所述电磁阀下方。
3.根据权利要求1所述的一种废水达标前序处理装置，其特征在于：所述自动控制器通过螺栓固定在所述支架一侧，所述加料罐通过螺栓固定在所述支架上，所述过渡管通过管箍固定在所述加料罐下方，并且与所述超声混合罐相连通。
4.根据权利要求1所述的一种废水达标前序处理装置，其特征在于：所述超声波发生器通过螺栓固定在所述超声混合罐内部，所述过滤箱通过螺栓固定在所述支架一侧，所述高压输送泵通过螺栓固定在所述过滤箱一侧。
5.根据权利要求1所述的一种废水达标前序处理装置，其特征在于：所述活性炭过滤器通过卡槽固定在所述过滤箱内部，所述废水输出管通过管箍固定在所述过滤箱下方，所述输出阀通过螺栓固定在所述废水输出管上端。
说明书
一种废水达标前序处理装置
技术领域
本实用新型属于废水处理设备领域，具体涉及一种废水达标前序处理装置。
背景技术
废水是活动过程中排出的水和径流雨水的总称，包括工业废水、生活污水等无用水。若不加处理就进行排放，不仅会污染地表水源，还有可能通过食物链到达人体内，影响人体健康。专利号为：201420414073.0的中国专利，具体内容为：一种废水达标前序处理装置，包括电机、水泵，还包括混合腔，所述混合腔内安装有旋转轴甲，所述旋转轴甲上安装有叶轮，所述混合腔的下端设有搅拌腔，所述搅拌腔内安装有旋转轴乙，所述旋转轴乙上安装有滚筒，所述滚筒上设有搅拌叶，所述搅拌腔的下端安装有弹性腔，所述弹性腔的下端设有过滤腔，所述过滤腔的下端安装有震动电机。上述专利在废水处理时，仅能对一种废水进行处理，不能满足不同种类废水的处理需要。因此，需要一种能够根据不同种类废水进行分类处理的设备，以解决上述专利中存在的不足。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种废水达标前序处理装置。
本实用新型通过以下技术方案来实现上述目的：

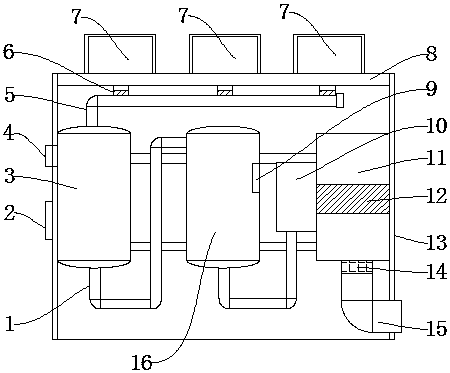

一种废水达标前序处理装置，包括支架、超声混合罐、过滤箱、超声波发生器，所述支架上方设置有顶板，所述顶板上方设置有添加剂箱，所述顶板下方安装有电磁阀，所述电磁阀下方设置有添加剂输入管，所述支架一侧安装有自动控制器，所述支架上安装有加料罐，所述加料罐一侧上方设置有废水输入管，所述加料罐下方设置有过渡管，所述支架上安装有所述超声混合罐，所述超声混合罐内部一侧安装有所述超声波发生器，所述支架一侧安装有所述过滤箱，所述过滤箱一侧安装有高压输送泵，所述过滤箱内部设置有活性炭过滤器，所述过滤箱下方安装有废水输出管，所述废水输出管上方安装有输出阀。
上述结构中，废水经所述废水输入管进入所述加料罐与添加剂进行初步混合，后经所述过渡管进入所述超声混合罐进行充分混合反应，然后通过所述高压输送泵送入所述过滤箱内，通过所述活性炭过滤器进行过滤，过滤完成后经所述废水输出管输出。
为了进一步提高性能，所述顶板焊接固定在所述支架上方，所述添加剂箱通过螺栓固定在所述顶板上方，所述电磁阀通过螺栓固定在所述顶板下方，所述添加剂输入管通过螺栓固定在所述电磁阀下方。
为了进一步提高性能，所述自动控制器通过螺栓固定在所述支架一侧，所述加料罐通过螺栓固定在所述支架上，所述过渡管通过管箍固定在所述加料罐下方，并且与所述超声混合罐相连通。
为了进一步提高性能，所述超声波发生器通过螺栓固定在所述超声混合罐内部，所述过滤箱通过螺栓固定在所述支架一侧，所述高压输送泵通过螺栓固定在所述过滤箱一侧。
为了进一步提高性能，所述活性炭过滤器通过卡槽固定在所述过滤箱内部，所述废水输出管通过管箍固定在所述过滤箱下方，所述输出阀通过螺栓固定在所述废水输出管上端。
有益效果在于：本实用新型能够根据废水种类的不同，采用相应的处理模式和方法，并且能够通过超声波使处理剂与废水更好地结合，增加了废水的处理效果。
